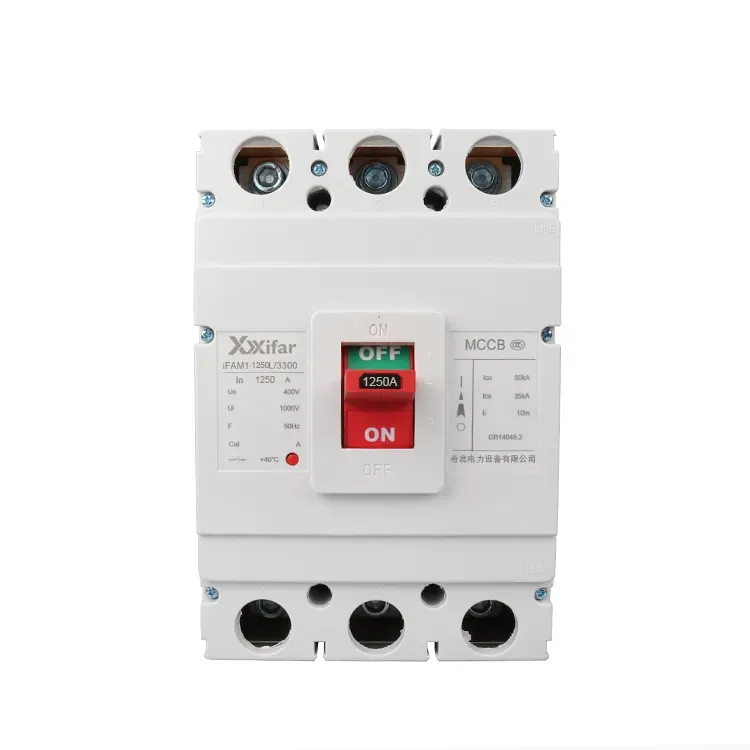

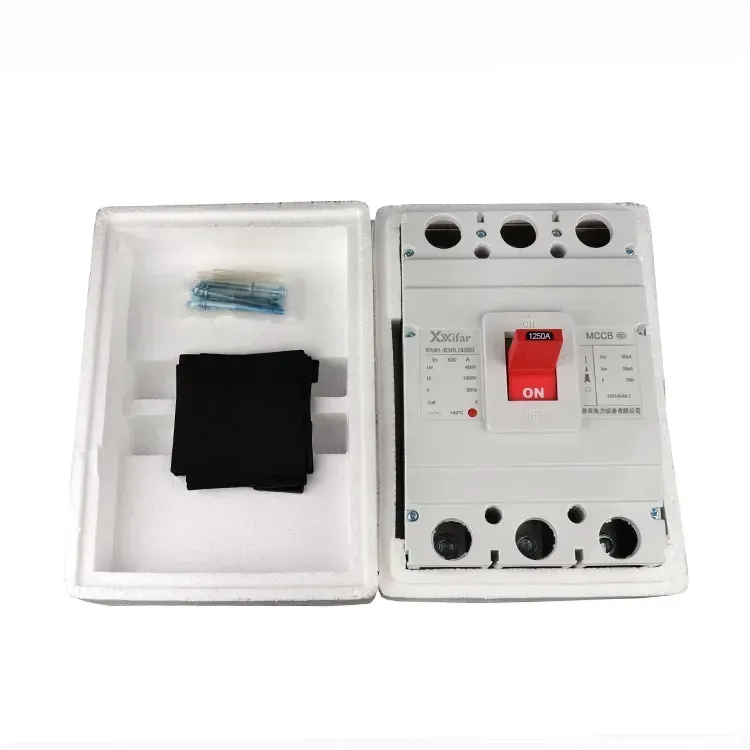

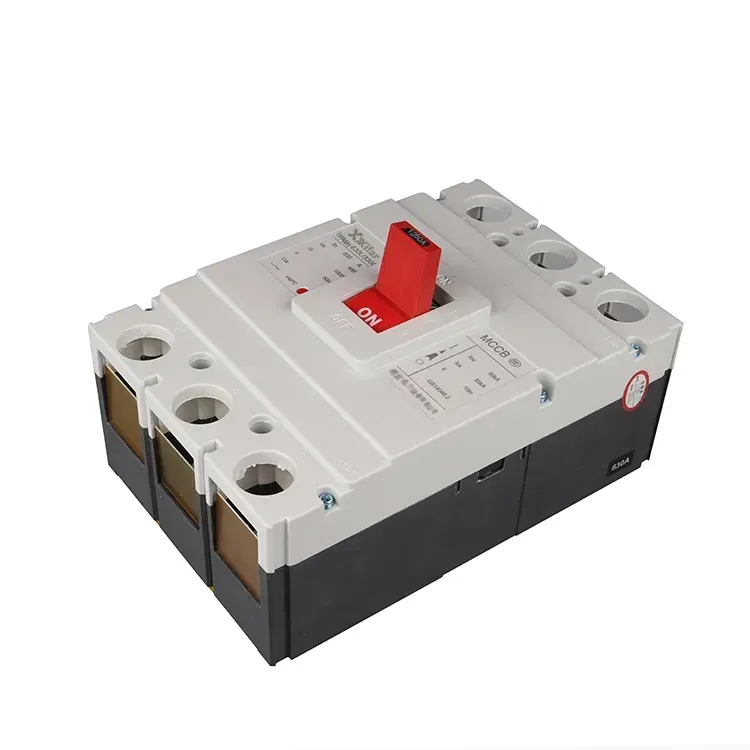

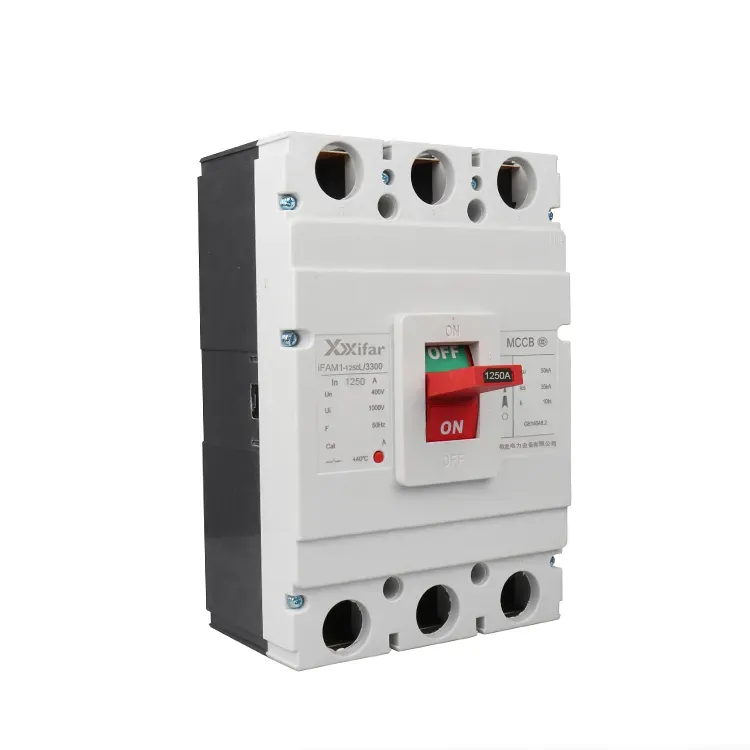

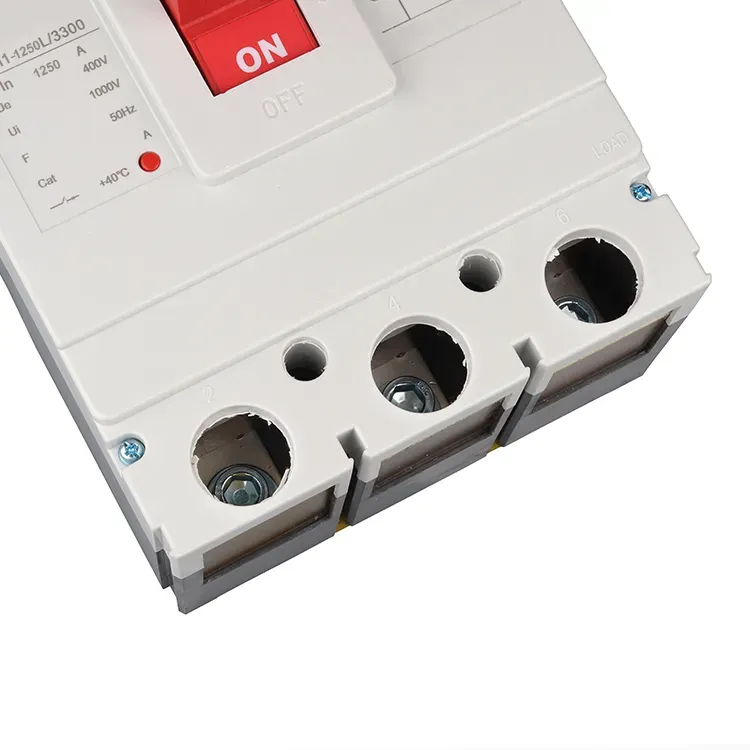

1250 ампера 3-полюсен прекъсвач 600v mccb се състои главно от три основни части, които са контактната система, системата за гасене на дъгата и изключващите устройства. Тези изключватели осигуряват различни защитни функции, включително защита от свръхток, защита от ниско напрежение, термична защита и шунтово изключване. 1250 ампера 3-полюсен прекъсвач 600v mccb се затваря ръчно или от моторизиран драйвер. След като контактите са затворени, те се задържат на място от механизъм без изключване. Когато възникне повреда, съответното устройство за задействане активира механизма, освобождавайки ключалката и кара 1250 ампера 3-полюсен 600v прекъсвач mccb да се задейства автоматично, като по този начин защитава веригата.
1. Паралелен изключвател
Паралелният изключвател се използва за дистанционно управление. Той позволява веригата да бъде отворена чрез 1250 ампера 3 полюса 600v mccb прекъсвач от разстояние.
2. Изключвател за свръхток
Това устройство осигурява защита срещу късо съединение и свръхток. Когато токът превиши предварително зададената стойност, електромагнитната сила, генерирана от изключващото устройство, освобождава ключалката. След това подвижният контакт се отделя бързо под силата на пружината, прекъсвайки веригата.
3. Изключвател под напрежение
Това устройство осигурява защита срещу загуба на напрежение. Бобината му е директно свързана към захранването и остава под напрежение при нормални условия, което позволява на 1250 ампера 3-полюсен прекъсвач 600v mccb да остане затворен. Когато захранването прекъсне или напрежението падне значително, магнитната сила отслабва и става по-ниска от силата на пружината. След това пружината задвижва движещата се сърцевина, освобождавайки ключалката и карайки 1250 ампера 3-полюсен 600v mccb прекъсвач да се задейства.
4. Термичен изключвател
Когато ток на претоварване протича през 1250 ампера 3-полюсен прекъсвач 600v mccb, биметалната лента вътре в термичния изключвател се нагрява поради тока. Тъй като двата метала имат различни коефициенти на разширение, те се огъват с различна скорост при нагряване. Тази деформация избутва механизма за задействане, което кара 1250 ампера 3-полюсен автоматичен прекъсвач в лят корпус на MCCB да отвори и да прекъсне веригата.
|
Номинален ток на рамката |
1250 |
|
Брой поляци |
3 полюс; 3P; 3 фаза |
|
Номинален работен ток |
630А; 700A; 800A; 1000А |
|
Честота |
60 Hz/50 Hz |
|
Максимална способност за прекъсване на късо съединение |
50kA или 70kA |
|
Капацитет на изключване при късо съединение |
35kA или 50kA |
|
Номинално работно напрежение |
660 V; 690 V |
|
Номинално изолационно напрежение |
1000 V |
|
Механичен експлоатационен живот |
10 000 пъти |
|
Експлоатационен живот на електричеството |
2000 пъти |
|
Дъгово разстояние |
≤100 мм |
