При разпределението на средно напрежение прекъсвачът е толкова надежден, колкото и частите, които се движат, освобождават, затварят, задействат и нулират в точния момент, когато е необходима защита. TheРаботен механизъм на вакуумния прекъсвачиграе тази решаваща роля. Той преобразува съхранената механична или електрическа енергия в контролирано движение, което позволява на вакуумния прекъсвач да отваря или затваря веригата бързо и последователно. За купувачи, изпълнители, строители на разпределителни уредби и екипи по поддръжка истинската грижа не е просто дали продуктът може да работи веднъж. Проблемът е дали може да работи точно след години на служба, при условия на повреда, във взискателни електрически шкафове и в различни среди на проекти.
Тази статия обяснява как работи механизмът, защо има значение, какви болни точки разрешава и как да оцените подходящо решение за практически приложения със средно напрежение. Той също така разглежда факторите за производство и избор, които имат значение при работа с доставчици катоWenzhou Xifa Electrical Equipment Co., Ltd., компания, обслужваща пазара на компоненти за прекъсвачи с продукти, предназначени за надеждно разпределение на мощността.
Резюме на статията
A Работен механизъм на вакуумния прекъсваче секцията за управление на движението на системата за вакуумен прекъсвач. Той съхранява и освобождава енергия, така че контактите на прекъсвача да могат да се отварят или затварят с подходяща скорост, сила и време. Добре проектираният механизъм помага за намаляване на повредата при превключване, подобрява защитната реакция, поддържа стабилен експлоатационен живот и намалява налягането при поддръжка за системи със средно напрежение. Изборът на правилния механизъм изисква внимание към номиналното напрежение, изискванията за прекъсване, метода за съхранение на енергия, механичната издръжливост, съвместимостта на монтажа, последователността на производството и техническата поддръжка след продажбата.
Съдържание
- Очертание на блога
- Какво прави този механизъм толкова важен?
- Как работи механизмът вътре във вакуумен прекъсвач?
- Какви проблеми на купувача решава?
- Кои фактори трябва да проверят купувачите преди покупка?
- Как се сравняват различните типове механизми?
- Къде се използва често?
- Как екипите за поддръжка могат да удължат експлоатационния живот?
- Защо капацитетът на доставчика има значение?
- ЧЗВ
- Заключение
Очертание на блога
- Определете ролята на aРаботен механизъм на вакуумния прекъсвачв защита на средно напрежение.
- Обяснете основния работен процес от съхранението на енергия до отварянето и затварянето.
- Свържете производителността на продукта с реалните притеснения на клиентите като безопасност, престой, експлоатационен живот и съвместимост.
- Осигурете контролен списък, насочен към купувача, за техническа оценка.
- Сравнете обичайните опции за оперативен механизъм.
- Обсъдете практически приложения в разпределителни мрежи, фабрики, подстанции и проекти за възобновяема енергия.
- Споделете точки за поддръжка, които помагат да поддържате механизма стабилен във времето.
- Отговорете на често срещани въпроси за закупуване и технически въпроси.
Какво прави този механизъм толкова важен?
Вакуумният прекъсвач е отговорен за гасенето на дъгата, но не може да изпълни тази задача сам. Контактите вътре в прекъсвача трябва да се разделят с правилната скорост, с правилния ход и при стабилно механично управление. Това е мястото, къдетоРаботен механизъм на вакуумния прекъсвачстава съществено.
В реални проекти много електрически повреди не са драматични в началото. Те започват като забавено изключване, нестабилно затваряне, непостоянно контактно налягане, износени връзки, слабо зареждане на пружината или лоша координация със защитни сигнали. Когато тези проблеми се пренебрегнат, резултатът може да бъде прегряване, многократни неудобни пътувания, повреда на корпуса, спиране на производството или рискове за безопасността на операторите.
Надежден механизъм помага на прекъсвача да реагира бързо, когато защитните релета открият късо съединение, претоварване или необичайни работни условия. Той също така поддържа редовно превключване, когато веригите трябва да бъдат захранвани, изолирани или поддържани. Накратко, това е частта, която превръща защитната логика във физическо действие.

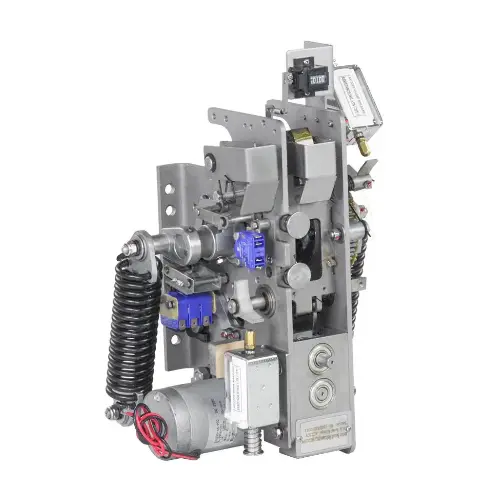

Как работи механизмът вътре във вакуумен прекъсвач?
Принципът на работа е ясен, но изпълнението трябва да е прецизно. АРаботен механизъм на вакуумния прекъсвачобикновено съхранява енергия чрез пружина, мотор, дръжка за ръчно зареждане или свързан контролен модул. Когато прекъсвачът получи команда за затваряне или изключване, съхранената енергия се освобождава чрез частите на механичната трансмисия. Тези части задвижват подвижния контакт на вакуумния прекъсвач.
По време на затваряне механизмът избутва подвижния контакт към неподвижния контакт и поддържа правилното контактно налягане. По време на отваряне той разделя контактите достатъчно бързо, за да позволи на вакуумния прекъсвач да изгаси дъгата. Колкото по-бързо и по-стабилно е това движение, толкова по-добре прекъсвачът може да контролира електрическото напрежение по време на превключване.
- Съхранение на енергия:Механизмът съхранява енергия преди работа, често чрез пружинна система за зареждане.
- Отговор на сигнала:Контролна намотка, команда на реле или ръчно действие задействат операцията.
- Механично освобождаване:Съхранената енергия се освобождава чрез връзки, валове и трансмисионни части.
- Контактно движение:Контактите на вакуумния прекъсвач се отварят или затварят според необходимото действие.
- Заемане на позиция:Механизмът поддържа прекъсвача стабилен в отворено или затворено положение.
Ето защо механизмът трябва да бъде произведен с голямо внимание към точността на размерите, силата на пружината, здравината на материала, подравняването на сглобяването и последователността на тестване.
Какви проблеми на купувача решава?
Купувачите рядко купуват aРаботен механизъм на вакуумния прекъсвачсамо защото имат нужда от друг компонент. Те го купуват, защото слабият механизъм може да създаде скъпи проблеми. За производителите на разпределителни уреди лошата съвместимост може да забави производството. За изпълнителите на електроенергия нестабилната работа може да причини проблеми при пускането в експлоатация. За фабриките неочакваната повреда на прекъсвача може да спре производствените линии. За комуналните услуги ненадеждното превключване може да повлияе на по-широката безопасност на разпространението.
| Болезнена точка на клиента | Как помага механизмът |
|---|---|
| Нестабилно затваряне на прекъсвача | Осигурява контролирана сила и стабилно контактно движение. |
| Отложен отговор на пътуването | Освобождава съхранената енергия бързо след защитен сигнал. |
| Висока честота на поддръжка | Подобрява механичната издръжливост, когато е правилно проектирана и тествана. |
| Несъответствие при монтажа на шкафа | Може да се избира или персонализира според структурата на прекъсвача и разпределителната уредба. |
| Риск от прекъсване на проекта | Поддържа надеждна работа в електроразпределителни и индустриални системи. |
Най-добрият механизъм не е просто най-силният. Това е този, който съответства на дизайна на прекъсвача, работното напрежение, превключването, пространството за инсталиране и изискванията за управление. Това практично съвпадение помага на клиентите да избегнат скрити разходи след инсталирането.
Кои фактори трябва да проверят купувачите преди покупка?
Преди да изберете aРаботен механизъм на вакуумния прекъсвач, купувачите трябва да гледат отвъд името на продукта. Два механизма може да изглеждат подобни, но тяхната действителна производителност може да се различава значително по издръжливост, работна скорост, инсталационна структура и дългосрочна стабилност.
Практическият процес на подбор трябва да включва следните точки:
- Номинално напрежение и тип прекъсвач:Потвърдете дали механизмът съответства на предвидения модел VCB и системното напрежение.
- Метод на работа:Проверете дали проектът изисква ръчна, пружинно задвижвана, моторно задвижвана или комбинирана работа.
- Механичен живот:Попитайте за тествани цикли на работа и дългосрочна издръжливост.
- Време за съхранение на енергия:За системите за пружинно зареждане стабилното и ефективно съхранение на енергия е важно за многократна работа.
- Надеждност при пътуване и близо:Механизмът трябва да реагира последователно на управляващите сигнали.
- Монтажни размери:Потвърдете монтажните отвори, позицията на връзката, структурата на вала и пространството на шкафа.
- Условия на околната среда:Вземете предвид влажността, праха, температурата, надморската височина и промишленото замърсяване.
- Записи от тестване:Надеждните доставчици трябва да осигурят проверка, рутинни тестове и техническа поддръжка.
Тези проверки са особено важни за OEM купувачите и заводите за сглобяване на разпределителни уреди, тъй като малко несъответствие може да доведе до повтарящи се настройки на сглобяването или оплаквания при обслужване на място.
Как се сравняват различните типове механизми?
Различните проекти може да изискват различни оперативни проекти. Таблицата по-долу дава просто сравнение за купувачи, които оценяват общи опции.
| Тип на механизма | Основно предимство | Подходяща употреба |
|---|---|---|
| Работен механизъм за пружинно зареждане | Стабилно освобождаване на съхранена енергия за бързо отваряне и затваряне. | VCB със средно напрежение, изискващи надеждна многократна работа. |

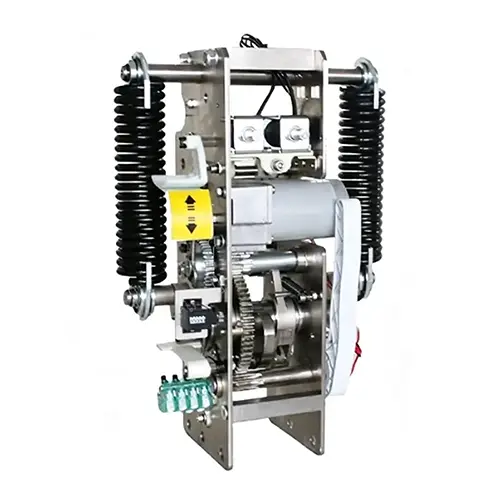

| Двигателен задвижващ механизъм | Поддържа дистанционно или автоматично зареждане и работа. | Подстанции, разпределителни шкафове и автоматизирани системи. |
| Ръчен задвижващ механизъм | Проста структура и удобно локално управление. | Основни превключващи приложения и чувствителни към разходите проекти. |
| Персонализиран механизъм | По-подходящ за специални оформления на шкафове или дизайни на прекъсвачи. | OEM проекти за производство и подмяна на разпределителни уреди. |
За много приложения със средно напрежение конструкцията с пружинен заряд е широко предпочитана, тъй като позволява съхраняването на енергия преди действието на превключване. Когато възникне повреда, прекъсвачът не трябва да чака бавно ръчно движение. Той може незабавно да освободи енергия, което подобрява надеждността на защитата.
Къде се използва често?
TheРаботен механизъм на вакуумния прекъсвачсе използва навсякъде, където вериги със средно напрежение се нуждаят от надеждно превключване и защита. Обикновено се интегрира във вакуумни прекъсвачи, разпределителни табла, компактни подстанции, индустриални разпределителни помещения, комунални мрежи, търговски сгради и станции за възобновяема енергия.
Във фабриките помага за защита на двигатели, трансформатори и производствени линии от електрически повреди. В градските разпределителни мрежи поддържа стабилно захранване на жилищни и търговски зони. В проекти за слънчева и вятърна енергия, той помага за изолиране и защита на колекторни вериги за средно напрежение. В минното дело, инфраструктурата и транспортните системи, той допринася за по-безопасно електрическо управление при взискателни условия.
Тъй като тези среди се различават значително, купувачите не трябва да третират механизма като универсален аксесоар. Същият продукт трябва да бъде проверен спрямо действителните условия на проекта. Механизъм, използван в чиста вътрешна разпределителна зала, може да бъде изправен пред различно напрежение в сравнение с този, използван в прашно промишлено предприятие или крайбрежен проект с висока влажност.
Как екипите за поддръжка могат да удължат експлоатационния живот?
Дори висококачественаРаботен механизъм на вакуумния прекъсвачсе нуждае от подходяща проверка. Екипите за поддръжка трябва да се съсредоточат върху видимото износване, необичайния шум, разхлабените крепежни елементи, състоянието на пружините, точките на смазване, функцията на спомагателния превключвател и ефективността при затваряне. Редовното тестване на работата също е полезно, тъй като прекъсвач, който остава неактивен за дълго време, все пак може да се наложи да работи незабавно по време на повреда.
- Проверете дали механизмът се зарежда гладко и освобождава без забавяне.
- Проверете връзките, валовете и крепежните елементи за хлабавост или деформация.
- Поддържайте механизма чист и избягвайте натрупването на прах вътре в шкафа.
- Уверете се, че индикаторите за отваряне и затваряне съответстват на действителната позиция на прекъсвача.
- Тествайте контролните вериги, намотките и спомагателните контакти в съответствие с графиците за поддръжка.
- Сменете износените части, преди те да повлияят на надеждността на превключването.
Превантивната поддръжка е по-евтина от аварийния ремонт. Когато механизъм се повреди по време на повреда, повредата може да надхвърли самия прекъсвач. Може да засегне кабели, трансформатори, табла на разпределителни уреди и свързано оборудване.
Защо капацитетът на доставчика има значение?
Надеждният доставчик прави повече от доставката на части. За продукт катоРаботен механизъм на вакуумния прекъсвач, опитът на доставчика влияе върху точността на дизайна, избора на материали, производствения контрол, качеството на тестване и техническата комуникация. Това е особено важно за купувачи, които се нуждаят от пакетно закупуване, съвпадение на замяна или OEM поддръжка.
Wenzhou Xifa Electrical Equipment Co., Ltd.обслужва клиенти в областта на електрическото оборудване с продукти, свързани с вакуумни прекъсвачи и компоненти за разпределение на средно напрежение. За купувачите работата с способен производител може да помогне за намаляване на несигурността по време на избор на продукт, потвърждаване на инсталирането и дългосрочна употреба.
Когато оценяват доставчик, купувачите трябва да поискат технически чертежи, съвместимост на модела, номинални параметри, процедури за тестване, подробности за опаковката и капацитет за доставка. Ясният отговор преди поръчка е много по-добър от решаването на проблеми с инсталацията, след като продуктът достигне обекта на проекта.
ЧЗВ
Какво представлява работният механизъм на вакуумния прекъсвач?
Това е механичната система за управление, която управлява движението на отваряне и затваряне на вакуумен прекъсвач във вакуумен прекъсвач. Той съхранява и освобождава енергия, така че контактите да могат да се движат бързо и надеждно.
Защо механизмът е важен за защита на средно напрежение?
Той гарантира, че прекъсвачът може да реагира на сигнали за повреда с подходяща скорост и сила. Без надежден механизъм дори един добър вакуумен прекъсвач може да не работи правилно.
Може ли един механизъм да пасне на всеки вакуумен прекъсвач?
Не. Купувачите трябва да потвърдят номиналното напрежение, модела на прекъсвача, инсталационните размери, структурата на връзката, метода на управление и работните изисквания преди закупуване.
Какво причинява повреда на работния механизъм?
Честите причини включват износени връзки, слаби пружини, лошо смазване, замърсяване с прах, проблеми с намотките, разхлабени крепежни елементи, неправилен монтаж и дългосрочна липса на проверка.
Моторният задвижващ механизъм по-добър ли е от ръчния?
Зависи от проекта. Работата с мотор е по-добра за дистанционни или автоматизирани системи, докато ръчната работа може да е подходяща за по-прости приложения с нужди от локален контрол.
Как купувачите да изберат надежден доставчик?
Купувачите трябва да проверят производствения опит, техническата поддръжка, възможностите за тестване, съвместимостта на модела, опциите за персонализиране и дали доставчикът може да предостави ясна документация преди изпращане.
Заключение
TheРаботен механизъм на вакуумния прекъсвачможе да не е най-видимата част от прекъсвача за средно напрежение, но е една от най-решаващите. Той контролира физическото действие, което позволява на вакуумния прекъсвач да защитава вериги, да намалява въздействието на повредата и да поддържа стабилно разпределение на мощността. За купувачите изборът на правилния механизъм означава по-малко повреди при превключване, по-плавна инсталация, по-дълъг експлоатационен живот и по-голяма увереност при ежедневна работа.
Ако избирате компоненти за вакуумни прекъсвачи, комутационни модули, подстанции, индустриални енергийни системи или проекти за подмяна,Wenzhou Xifa Electrical Equipment Co., Ltd.може да осигури практическа продуктова поддръжка и техническа комуникация за нуждите на вашето приложение. За избор на модел, оферта, подробности за персонализиране или консултация по проекта, молясвържете се с насднес и позволете на нашия екип да ви помогне да намерите надеждно решение за вашата комутационна система за средно напрежение.
