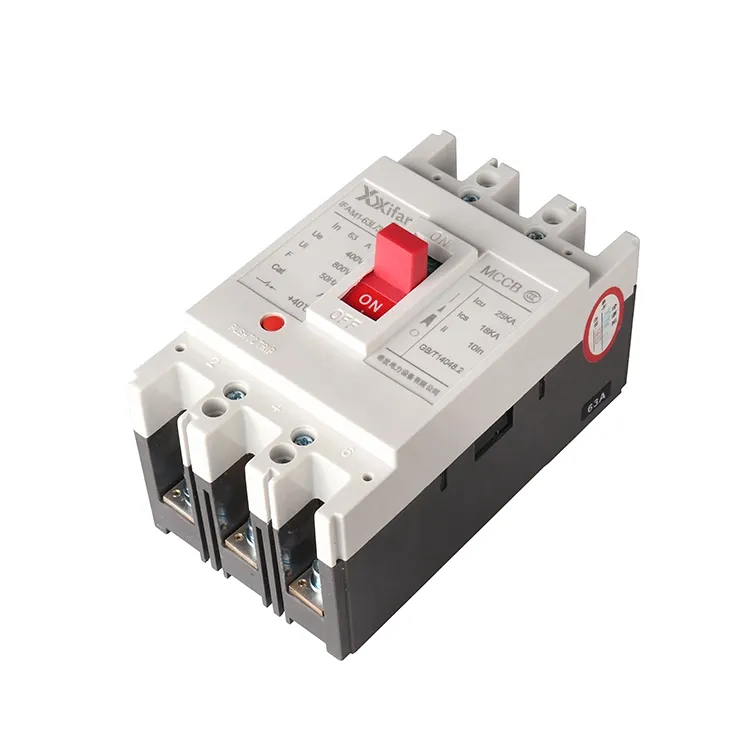

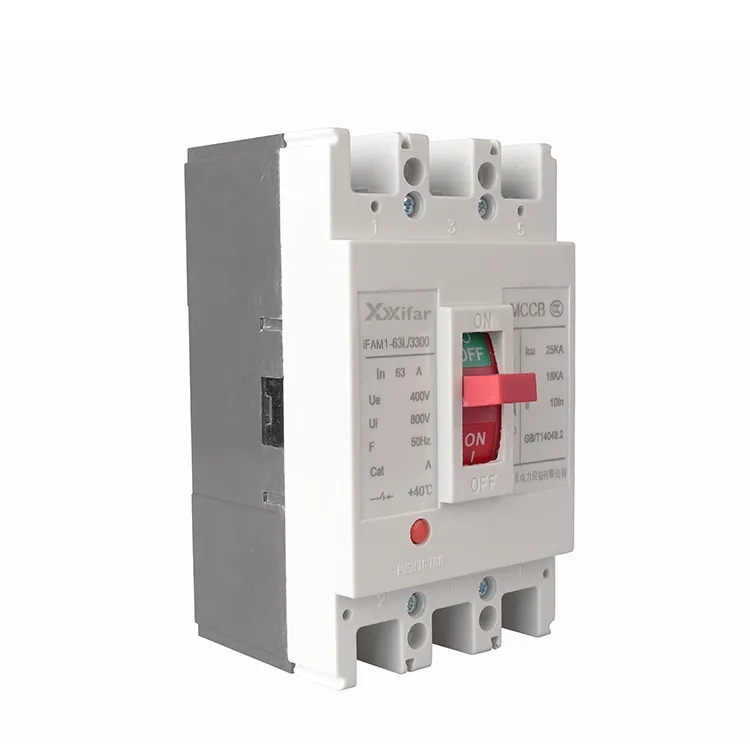

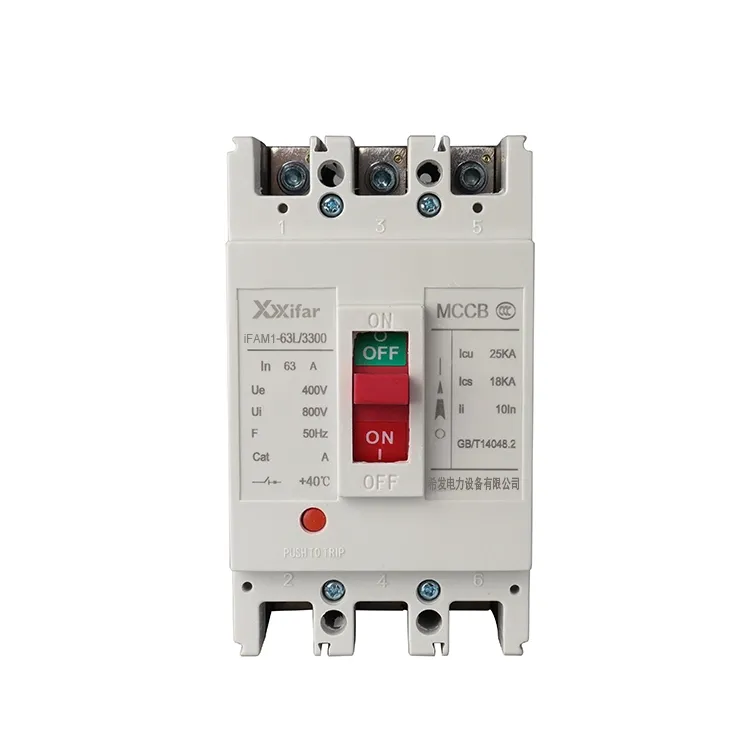

63a 3p автоматичен прекъсвач с формован корпус

Принципи на работа на автоматични прекъсвачи 63a 3p с лят корпус

(1) Откриване на ток и прекъсване

Вътре в автоматичния прекъсвач 63a 3p с лят корпус, чувствителен елемент следи тока, протичащ през веригата. Когато токът се повиши над предварително зададено ниво, той генерира магнитна сила, която задейства изключващия механизъм. Той предизвиква бързо отваряне на контактите и прекъсване на веригата на принципа на електромагнитното действие.

(2) Термична защита

При условия на претоварване термичният елемент на автоматичен прекъсвач с лят корпус 63a 3p се нагрява. Биметална лента се огъва с повишаване на температурата, което от своя страна освобождава механизма за задействане и прекъсва главната верига. Това предотвратява прегряване и намалява риска от пожар, причинен от продължително претоварване.

(3) Под напрежение и шунтово изключване

Когато захранващото напрежение падне под определено ниво, арматурата в освобождаването на ниско напрежение изпада, задействайки механизма за задействане и отваряйки веригата. Освен това, когато устройството за шунтово изключване е захранено, неговата котва се придърпва и също така активира същия механизъм за изключване, като изключва главната верига.

Основни функции на автоматични прекъсвачи 63a 3p в лят корпус

(1) Защита от късо съединение

При късо съединение токът рязко нараства до много висока стойност. Автоматичният прекъсвач 63a 3p в лят корпус реагира почти мигновено, което отваря веригата, за да защити оборудването от силен електрически удар.

(2) Защита от претоварване

Ако токът на натоварване надвиши номиналната стойност за определен период от време, автоматичният прекъсвач 63a 3p в лят корпус ще се задейства автоматично. Помага за предотвратяване на прегряване и повреда на кабелите и свързаното оборудване.

(3) Автоматично изключване

Всеки път, когато възникне повреда, автоматичният прекъсвач 63a 3p с лят корпус може да прекъсне захранването без ръчна намеса. Нещо повече, функцията играе важна роля за защитата на оборудването и персонала в електрическата система.

63a 3p автоматичен прекъсвач с лят корпус Параметър:

Разликата между автоматичен прекъсвач 63a 3p с лят корпус и миниатюрни прекъсвачи

1. Капацитет на прекъсване при късо съединение:

Има ясна разлика в способността за прекъсване на повреда. Автоматичните прекъсвачи 63a 3p в лят корпус обикновено предлагат максимална мощност на прекъсване от около 36kA до 120kA при 400V, докато миниатюрните прекъсвачи 63a 3p обикновено се оценяват в диапазона от 6kA до 10kA.

2. Регулируемост на защитните характеристики:

С 63a 3p MCCB защитата от претоварване и късо съединение може да се настройва независимо, а стойностите на задействане могат да се регулират ръчно. Електронните изключватели могат дори да осигурят многостепенна защита. За разлика от тях, 63a 3p MCB има фиксирани защитни характеристики, които използват комбиниран термичен магнитен механизъм със стандартни B, C или D криви, които не могат да се регулират.

3. Монтаж и механична якост:

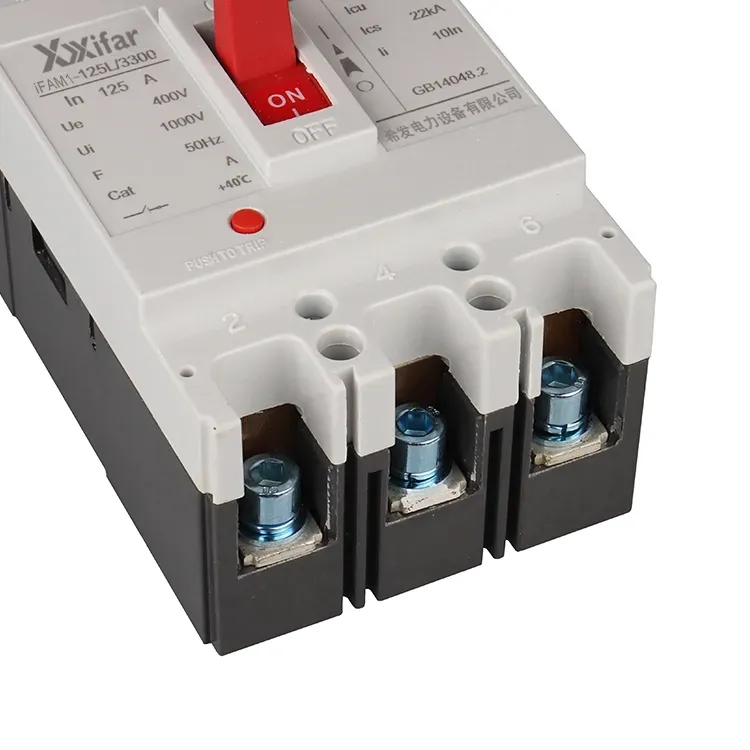

Автоматичните прекъсвачи 63a 3p в лят корпус обикновено се монтират с помощта на болтове, за да се осигури по-сигурна връзка. Това ги прави подходящи за приложения с по-висок ток и среди с вибрации. 63a 3p MCB, от друга страна, са проектирани за бърз монтаж на стандартни 35 mm DIN шини, което е удобно, но предлага по-малко механична здравина.

4. Типични приложения:

63a 3p MCCB се използват широко в промишлени електроразпределителни системи, защита на мотори и захранващи вериги на вторично или третично ниво. Въпреки това, автоматичните автоматични прекъсвачи 63A 3P са предназначени главно за крайни разпределителни вериги, като осветление и контакти в жилищни или търговски инсталации.
