Air прекъсвач (ACB)е критично устройство за защита от ниско напрежение, широко използвано в индустриални, търговски и инфраструктурни електроразпределителни системи. Това изчерпателно ръководство обяснява какво представлява ACB на въздушния прекъсвач, как работи, неговата структура, видове, технически параметри, указания за монтаж, сравнение с други прекъсвачи и как да изберете правилния ACB за вашето приложение. Независимо дали сте електроинженер, мениджър снабдяване или системен интегратор, тази статия ще ви помогне да разберете защо решенията за ACB на въздушни прекъсвачи са от съществено значение за надеждното и безопасно разпределение на електроенергията.

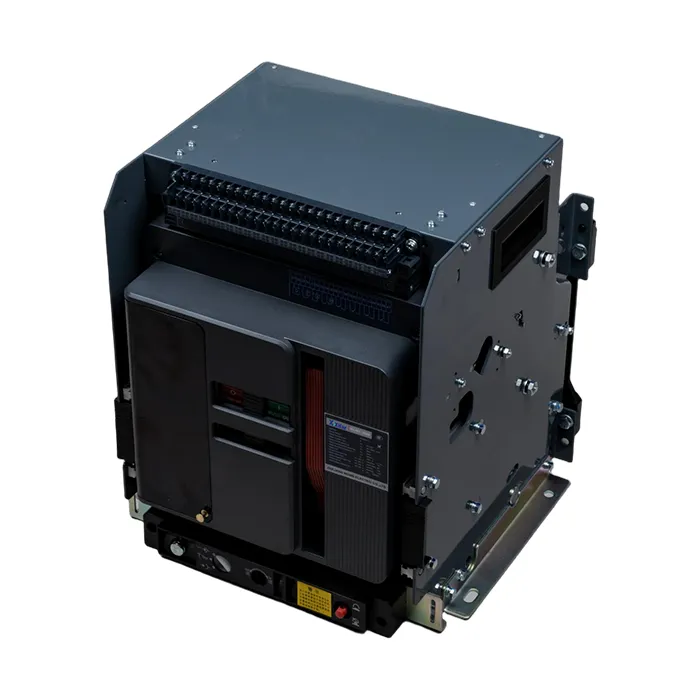

АнВъздушен прекъсвач (ACB)е устройство за защита на веригата с ниско напрежение, което използва въздух като средство за гасене на дъгата. Предназначен е за защита на електрически вериги от претоварване, късо съединение и заземяване.
ACB обикновено се използват в електроразпределителни системи с номинално напрежение до 690V и номинален ток в диапазона от 630A до 6300A. Те обикновено се инсталират в главни разпределителни табла, генераторни панели и индустриални системи за управление.
Съвременните ACB, като тези, произведени отXifa, са проектирани да отговарят на международните стандарти и да осигурят надеждна защита на захранването в взискателни среди.
Принципът на работа на въздушния прекъсвач се основава на прекъсване на дъгата във въздуха при атмосферно налягане.
Дизайнът на дъговия улей е от решаващо значение за осигуряване на бързо изгасване на дъгата и минимизиране на щетите на контактите.
| Компонент | функция |
|---|---|
| Основни контакти | Носете ток на натоварване и отваряйте по време на повреда |
| Дъгов улей | Гаси дъгата при прекъсване |
| Trip Unit | Открива претоварване и късо съединение |
| Работен механизъм | Управлява действието за отваряне и затваряне |
| Помощни контакти | Осигурете индикация за статус |
Усъвършенстваните ACB модели могат да включват интелигентни защитни модули, комуникационни интерфейси и цифрови системи за наблюдение.
| Параметър | Типичен диапазон |
|---|---|
| Номинален ток (In) | 630A – 6300A |
| Номинално напрежение (Ue) | 400V – 690V |
| Капацитет на прекъсване (Icu) | До 100kA |
| поляци | 3P / 4P |

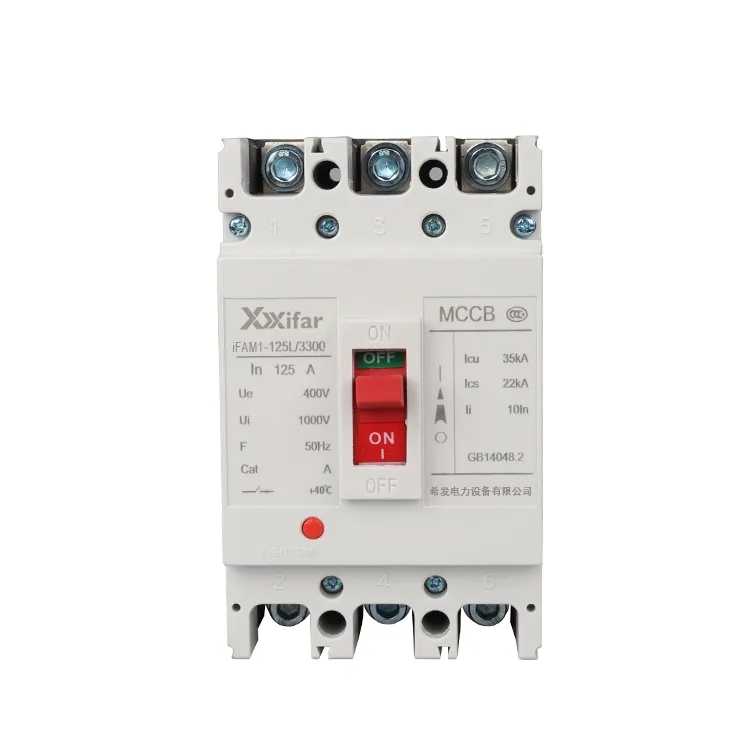

| Характеристика | ACB | MCCB |
|---|---|---|
| Текущ рейтинг | До 6300А | До 1600А |
| Приложение | Основно разпределение | Разклонителни вериги |
| Поддръжка | Обслужваем | Ограничен |
Xifaпредоставя висококачествени ACB решения за въздушни прекъсвачи, предназначени за надеждност, безопасност и интелигентно управление.
Той предпазва електрическите вериги от претоварване, късо съединение и условия на повреда.
Основно в главни разпределителни системи за ниско напрежение.
ACB използва въздух за гасене на дъгата, докато VCB използва вакуум.
Препоръчва се рутинна проверка ежегодно или според указанията на производителя.
Въздушният прекъсвач ACB играе жизненоважна роля в осигуряването на електрическа безопасност и надеждност на системата в съвременните електроразпределителни мрежи. Избор на високоефективен ACB от доверен производител катоXifaосигурява дългосрочна защита, оперативна ефективност и съответствие с глобалните стандарти.
Ако търсите надеждни и висококачествени решения за въздушен прекъсвач ACB, съобразени с нуждите на вашето приложение,свържете се с насднес за професионална поддръжка и конкурентни цени.
