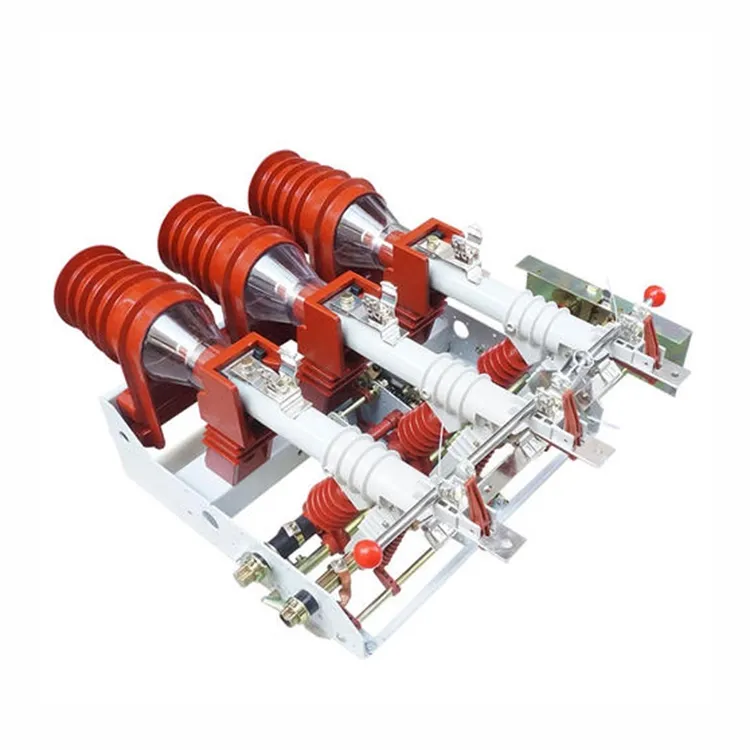

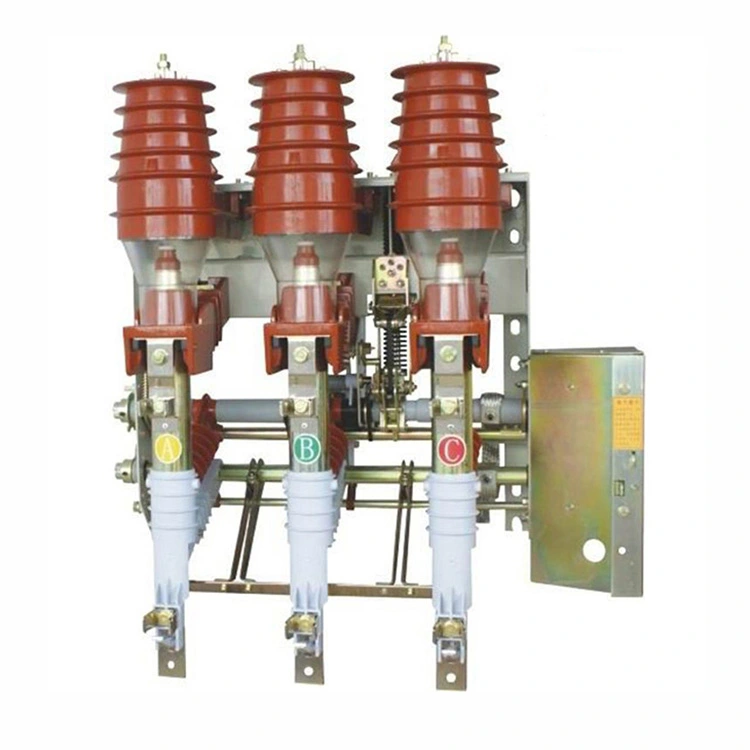

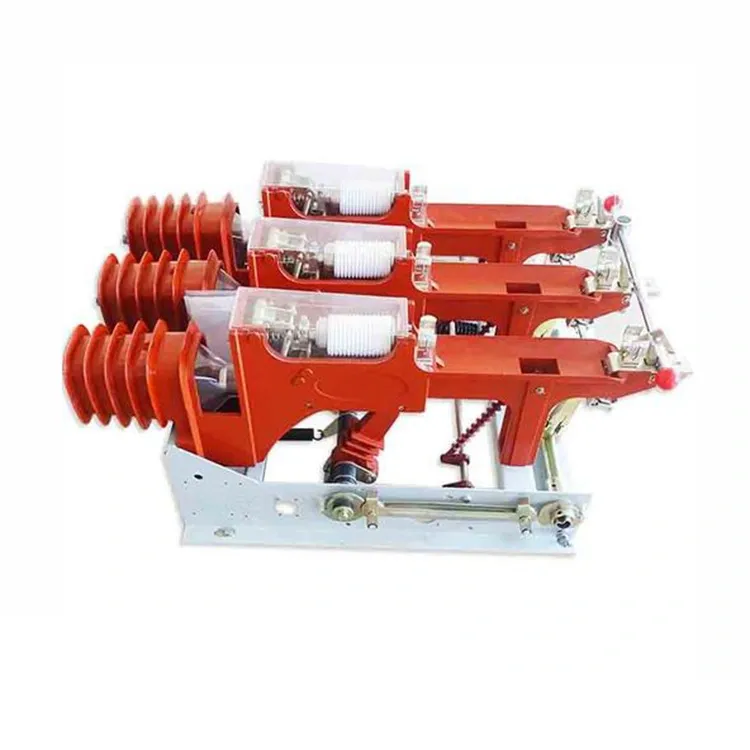

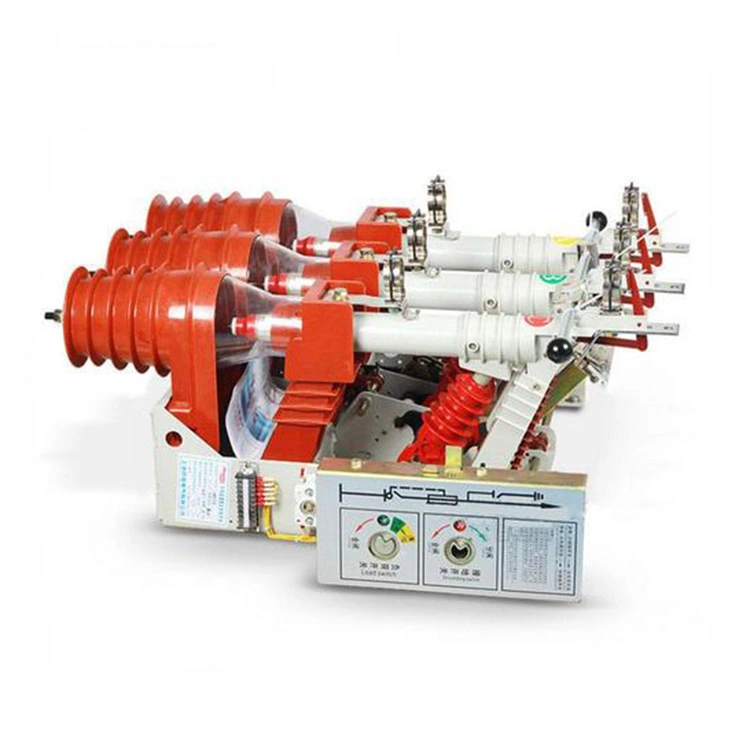

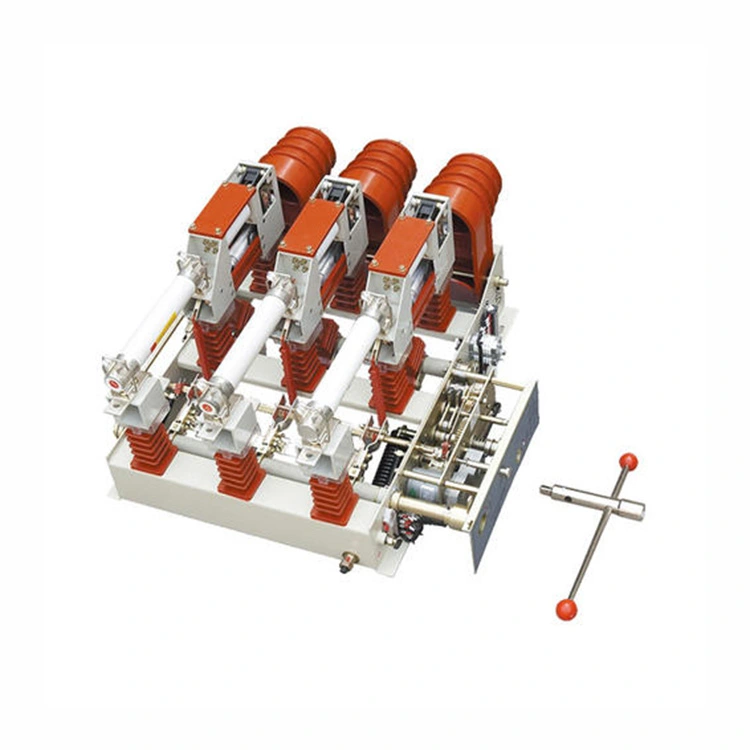

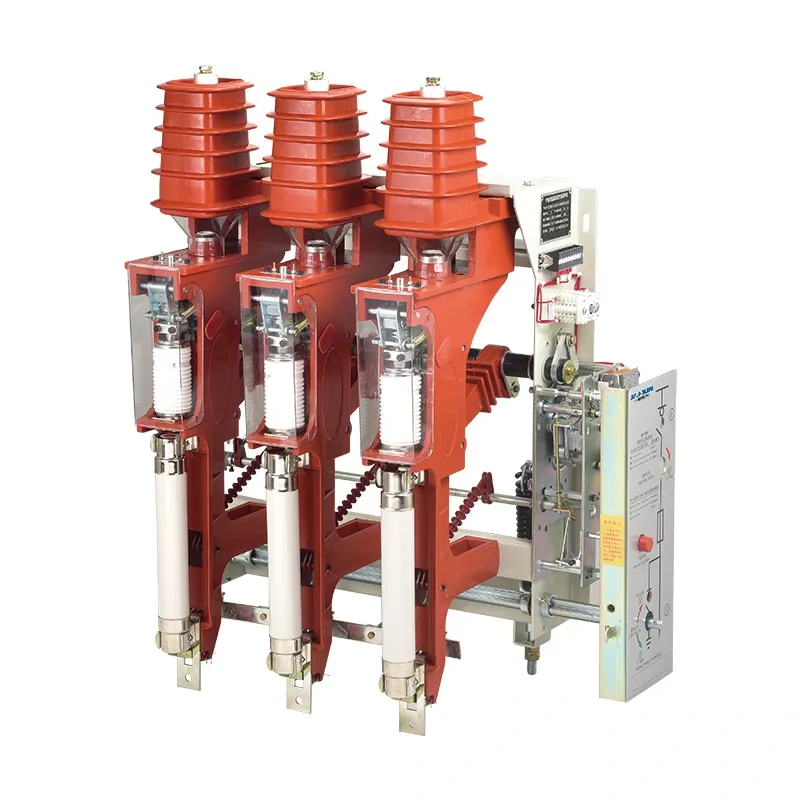

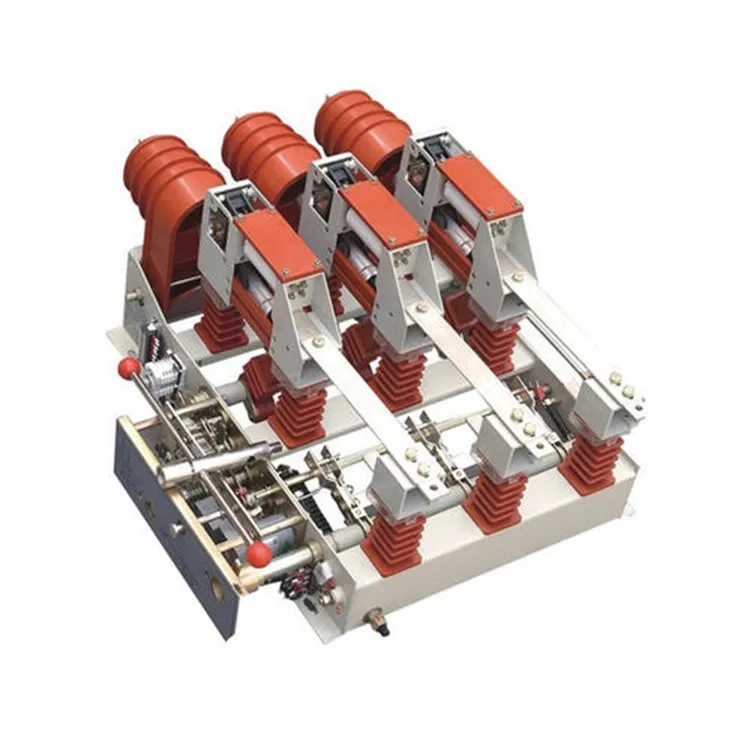

Затворен прекъсвач на товара, монтиран на стълб

Затворен прекъсвач за товар, монтиран на стълб, е вид автоматично превключващо устройство за променлив ток със средно напрежение. Неговият основен превключващ елемент е изолационен прекъсвач за натоварване на газ sf6, обикновено инсталиран в демаркационната точка от потребителската страна на електроенергийната система. Използва се за изолиране на грешки от страна на потребителя и защита на мрежата нагоре по веригата.

Затвореният монтиран на стълб прекъсвач на товара е проектиран като външно монтирано електрическо устройство. Състои се от тяло на превключвателя на товара и контролер, свързани помежду си чрез запечатани контролни кабели с авиационни конектори. Неговата система за гасене на дъга комбинира вакуумен прекъсвач с SF6 изолация, междувременно прекъсвачът работи последователно с механично свързан изолиращ превключвател за постигане на двойна конфигурация на прекъсване.

Основните функции на устройството включват автоматично отстраняване на еднофазни заземителни повреди от страна на потребителя и автоматично изолиране на фазови повреди на късо съединение. При откриване на повреда, той се задейства директно или блокира отварянето, за да предотврати разпространението на повредата към мрежата нагоре по веригата. Затвореният монтиран на стълб превключвател на товара е приложим за 12 kV, 50 Hz разпределителни мрежи на потребителски входни точки, както за вътрешни, така и за външни инсталации. Структурно той се различава от потребителския граничен прекъсвач.

Параметър на продукта:

ЧЗВ за продукта:

Въпрос: Какви са основните предимства на затворения дизайн?

A: Корпусът осигурява надеждна изолация и защита срещу прах, влага и корозивни среди. Той намалява изискванията за поддръжка, удължава експлоатационния живот и подобрява безопасността при работа в сравнение с превключвателите от отворен тип.

В: Какъв вид изолация и методи за гасене на дъгата се използват при затворен прекъсвач, монтиран на стълб?

A: Затвореният монтиран на стълб прекъсвач на натоварване използва SF₆ газ или вакуумна среда като изолационна среда и методи за гасене на дъгата. Разбира се, дъгата обикновено се прекъсва или от вакуумен прекъсвач, или от камери тип SF₆, за да се осигури бързо прекъсване и минимално износване на контакта.
