A Current трансформатор (CT)е критичен компонент в съвременните електрически и енергийни системи, позволяващ точно измерване на тока, защита на системата и енергиен мониторинг без директен електрически контакт. Изборът на правилния CT е от съществено значение за осигуряване на безопасност, точност и дългосрочна надеждност на системата.
В това задълбочено ръководство ние изследваме как работят токовите трансформатори, различните типове CT, ключови критерии за избор, класове на точност, най-добри практики за инсталиране и приложения в реалния свят. Независимо дали проектирате промишлена енергийна система, надграждате енергиен мониторинг или избирате CT за защитни релета, тази статия ще ви помогне да вземете информирано решение.
A Токов трансформатор (CT)е измервателен трансформатор, предназначен да намали високите стойности на променлив ток (AC) до по-ниско, стандартизирано ниво, което може да бъде безопасно измерено или наблюдавано от измервателни уреди, защитни релета или контролни устройства.
CT се използват широко в:
Използвайки електромагнитна индукция, CT осигурява електрическа изолация между високоволтови вериги и измервателно оборудване за ниско напрежение, което значително подобрява безопасността на системата.
Принципът на работа на токов трансформатор се основава наЗаконът на Фарадей за електромагнитната индукция. Когато токът протича през първичния проводник, той генерира магнитно поле около сърцевината. Този магнитен поток индуцира пропорционален ток във вторичната намотка.
Например CT, оценен на1000A:5Aпреобразува 1000 ампера първичен ток в управляеми 5 ампера за измервателни уреди.
Прозоречните КТ имат кръгъл отвор, през който преминава първичният проводник. Те са компактни, надеждни и често използвани в комутационни и разпределителни табла.

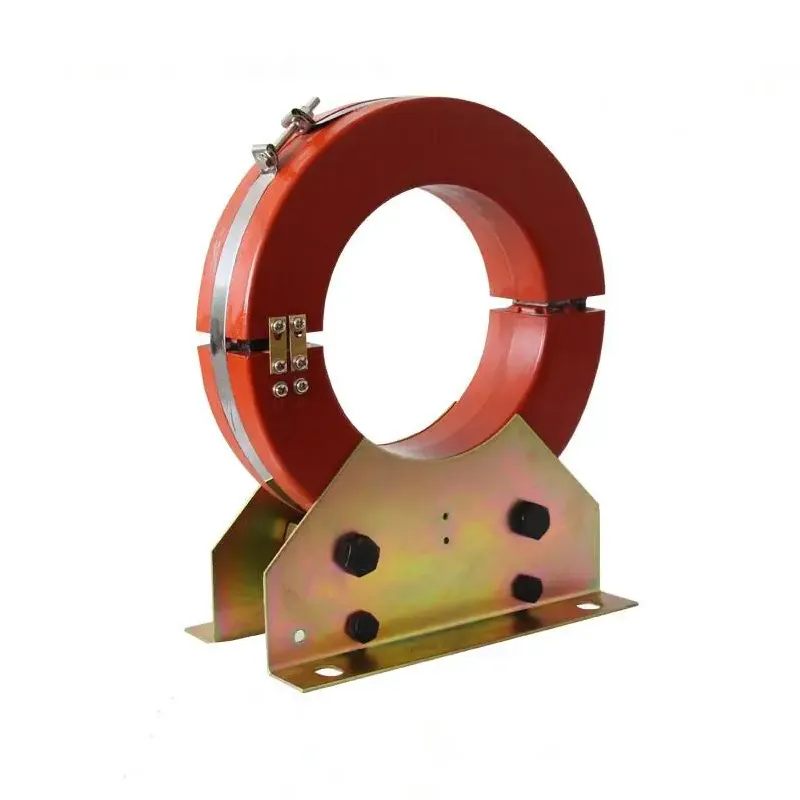

CT с разделена сърцевина могат да бъдат инсталирани без прекъсване на първичния проводник, което ги прави идеални за преоборудване на съществуващи системи и енергийни одити.
CT тип шини използват вграден първичен проводник и са проектирани за приложения с висок ток с отлична механична якост.

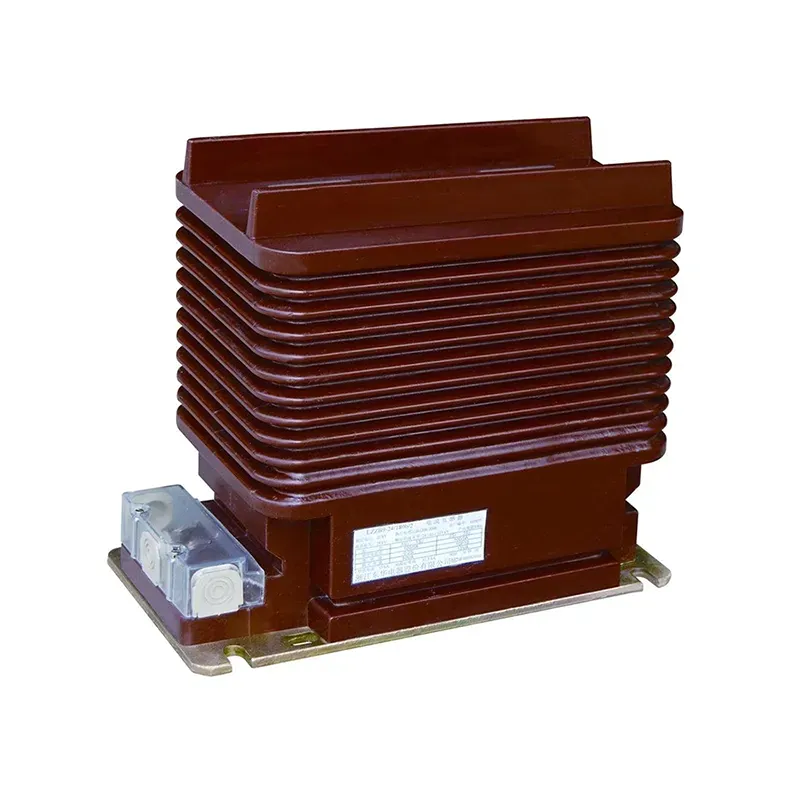

Тези КТ включват множество завъртания на първичната намотка и се използват за приложения за измерване с нисък ток и висока точност.
Изборът на правилния CT изисква балансиране на производителност, безопасност и цена. По-долу са най-важните критерии, които трябва да имате предвид:
Изберете CT с номинален първичен ток, който съответства или леко надвишава максималния работен ток на вашата система.
Класът на точност определя колко точно CT възпроизвежда първичния ток. Това е особено важно за системите за таксуване и защита.
Натоварването се отнася до общото натоварване (във VA), свързано към вторичния CT. Превишаването на номиналното натоварване намалява точността и може да причини прегряване.
Производителите харесватXiFaпредоставяне на персонализирани CT решения, които да отговарят на специфичните системни изисквания, осигурявайки оптимална производителност и дългосрочна надеждност.
Класовете на точност определят допустимата грешка на CT при определени условия.
Изборът на правилния клас на точност гарантира съответствие със стандарти като IEC и IEEE, като същевременно поддържа ефективността на системата.
В съвременните енергийни инфраструктури CT играят жизненоважна роля за осигуряване на интелигентно наблюдение и стратегии за прогнозна поддръжка.
Правилната инсталация е от съществено значение за осигуряване на безопасна и точна работа на КТ.
Неправилната инсталация може да доведе до опасни пренапрежения и неточни показания.
| Тип CT | Основно предимство | Типично приложение |
|---|---|---|
| Прозорец CT | Компактен и икономичен | Табла за разпределителна уредба |
| Разделен ядро CT | Лесен монтаж | Енергийно преоборудване |
| Бар-тип CT | Висок капацитет на тока | Подстанции |
| КТ на раната | Висока точност | Измерване на слаб ток |
Вторичният CT с отворена верига може да генерира опасно високи напрежения, което представлява сериозен риск за безопасността и потенциално поврежда оборудването.
Традиционните CT са проектирани само за променлив ток. За измерване на постоянен ток са необходими сензори с ефект на Хол.
При правилна инсталация и условия на работа, висококачественият CT може да продължи 20–30 години или повече.
Не е задължително. По-високата точност увеличава разходите. Класът на точност трябва да отговаря на действителните изисквания на приложението.
Изборът на правилнияТоков трансформатор (CT)е решаваща стъпка в проектирането на безопасни, ефективни и надеждни електрически системи. Чрез разбирането на типовете CT, класовете на точност и изискванията за приложение, инженерите и системните дизайнери могат значително да подобрят производителността и да намалят оперативните рискове.
Ако търсите надеждни и персонализирани решения за токови трансформатори,XiFaпредлага широка гама от CT продукти, проектирани за точност, издръжливост и съответствие с международните стандарти.
За да научите повече за избора на идеалния токов трансформатор за вашия проект или да поискате техническа поддръжка,свържете се с насднес и позволете на нашите експерти да ви помогнат да захранвате вашата система с увереност.
