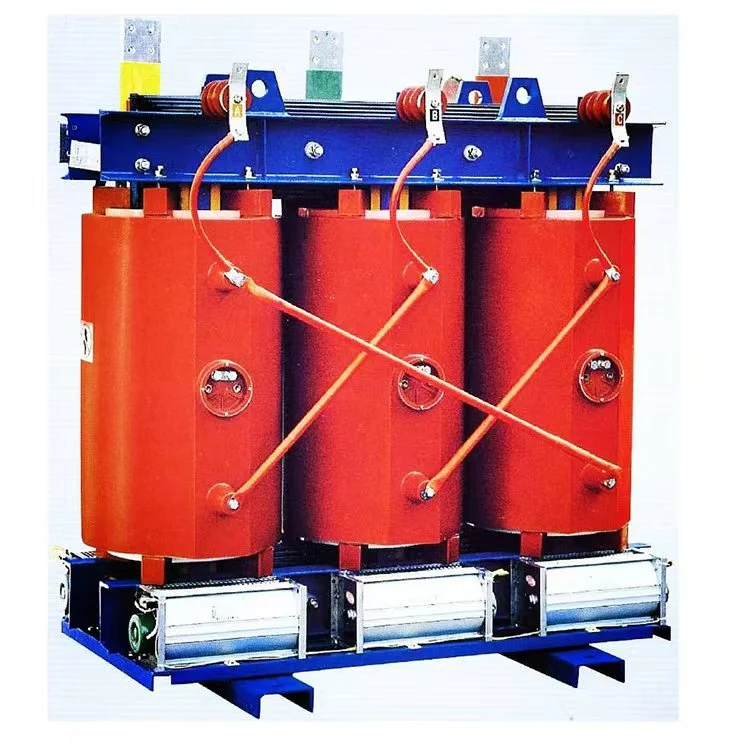

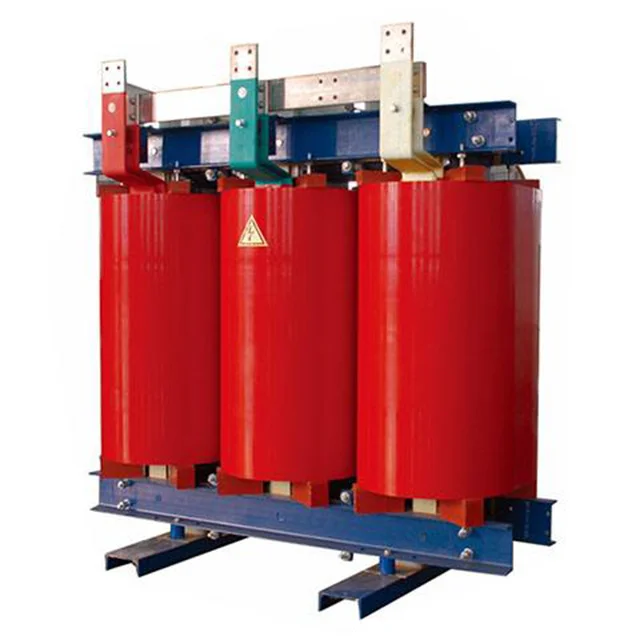

Принципът на работа на SCB9 1600 kVA 10kV сух силов трансформатор се основава на закона за електромагнитната индукция. Когато променлив ток протича през първичната намотка на трансформатора, той генерира променящо се магнитно поле в желязното ядро. Съгласно закона за електромагнитната индукция на Фарадей, това променящо се магнитно поле индуцира електродвижеща сила (ЕМС) във вторичната намотка, като по този начин прави преобразуване на напрежението. По-конкретно:
Токът на първичната намотка генерира магнитно поле: докато токът протича през първичната намотка, той създава променливо магнитно поле, което създава магнитен поток в желязното ядро.
Магнитният поток индуцира напрежение във вторичната намотка: Този магнитен поток се прехвърля към вторичната намотка през желязното ядро, генерирайки електродвижеща сила във вторичната намотка, която от своя страна произвежда изходно напрежение.
Преобразуване на напрежението: Чрез регулиране на съотношението на навивки между първичната и вторичната намотка могат да се постигнат различни преобразувания на напрежението. В силов трансформатор от сух тип SCB9 1600 kVA 10 kV съотношението на завъртания е фиксирано. Проектантът ще определи подходящо съотношение на завои въз основа на капацитета и първичното напрежение.
Принцип на разсейване на топлината: Тъй като сух силов трансформатор SCB9 1600 kVA 10 kV не използва масло като охлаждаща среда, те разчитат на циркулация на въздуха за разсейване на топлината от намотките и желязната сърцевина. Поради тази причина силовите трансформатори от сух тип SCB9 1600 kVA 10 kV обикновено са проектирани с вентилационни отвори и охлаждащи ребра, позволяващи разсейване на топлината чрез естествена въздушна конвекция.
|
Име |
SCB9 1600 kVA 10kV сух силов трансформатор |
|
Номинален капацитет |
1600kva |
|
Първично напрежение |
10KV |
|
Вторично напрежение |
0,4/0,415 kV |
|
Изолационен материал |
Лята смола |
|
Векторна група |
Dyn11 Yyn0 |
|
Загуба на празен ход (P0) |
1200±15% |
|
Загуба на натоварване (Pk) @ 120°C |
6200±15% |
|
Импедансно напрежение (Uk) |
4% |
|
Клас на изолация |
КЛАС F или H |
|
Метод на охлаждане |
ONAF ONAF |
|
Частичен разряд |
По-малко от 10 бр |
|

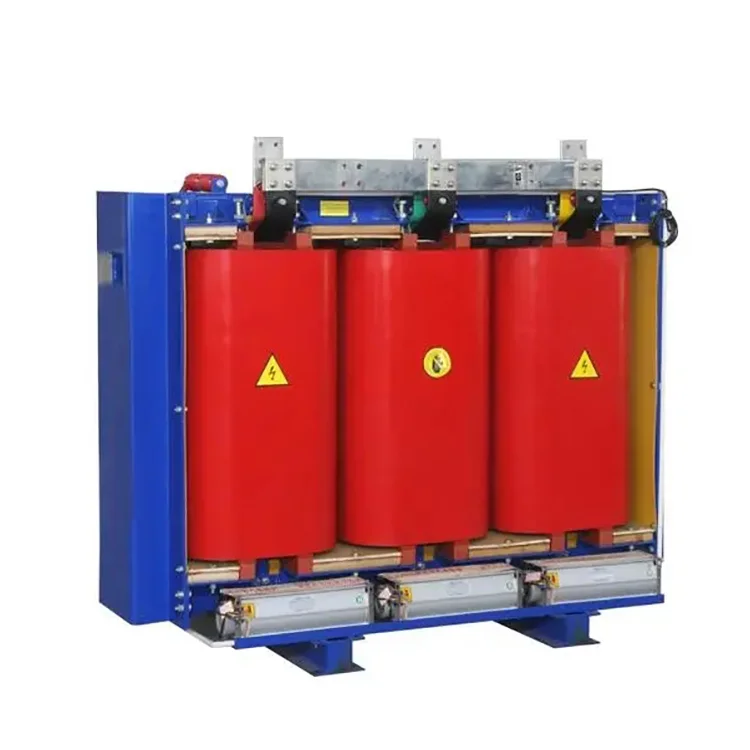

заграждение |
С (IP20, студено валцована стомана или неръждаема стомана)/без |
През 20-годишния опит в производството на трансформатори в Wenzhou Xifa Electrical Equipment Co., Ltd. не сме имали нито един случай след продажбата, причинен от проблеми с качеството. Докато трансформаторът работи при нормални условия на натоварване, експлоатационният му живот е 25 до 30 години
При условие на липса на дълготрайно претоварване, нашият сух силов трансформатор SCB9 1600 kVA 10 kV има гаранционен период от 2 години. Ако възникне някаква необичайна ситуация с трансформатора, нашите инженери също са на разположение 24/7, за да осигурят онлайн насоки.
Степен на защита IP21
Трансформаторно ядро
Намотка на трансформатор
