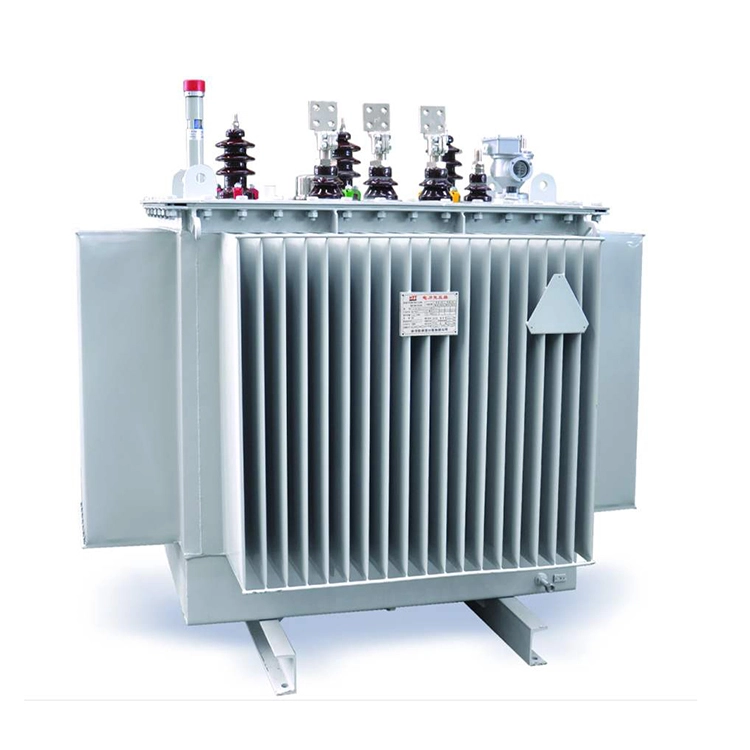

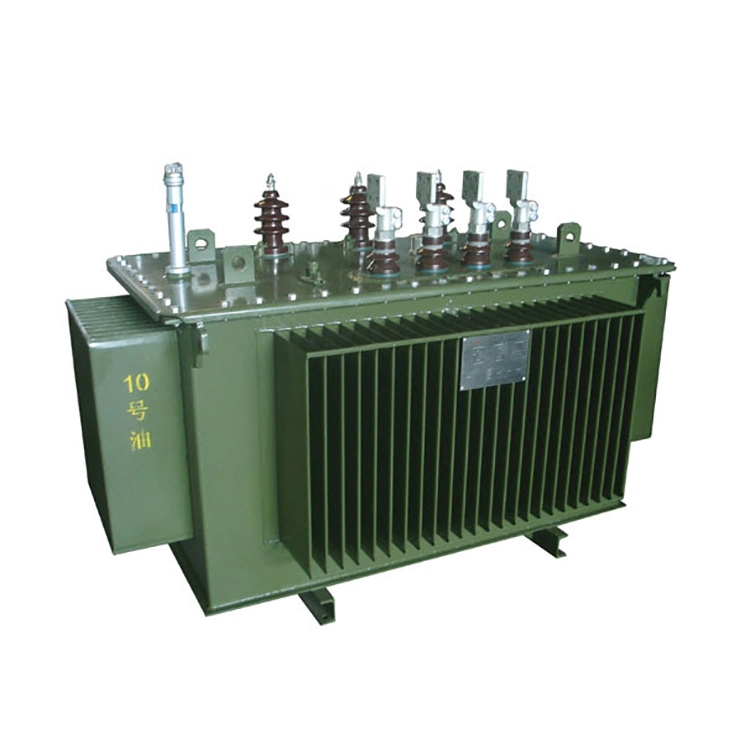

100 Kva Разпределителни 13,8 Kv Полюсни трансформатори

Този 100 kva разпределителен 13,8 kv полюсен трансформатор има номинален капацитет от 100 kVA. Напрежението на първичната страна е 13800V (в делта връзка), а напрежението на вторичната страна може да бъде 120/240V, 240/480V или друго персонализирано напрежение. Този трансформатор може да бъде свързан към трифазна електрическа мрежа, за да осигури захранване с ниско напрежение към разпределителната система.

Използвайки високоволтови порцеланови втулки, първичната страна на 100 kva разпределителен 13,8 kv полюсен трансформатор има двойни втулки, а вторичната страна има три втулки. Въздушният разпределителен трансформатор използва медни намотки и ориентирани сърцевини от силициева стомана, състоящи се от една бобина и два пръстена с желязна сърцевина. Калайдисаните клеми от първичната и вторичната страна могат да бъдат свързани към медни или алуминиеви проводници.

Като професионален разпределителен трансформатор, 100 Kva разпределителни 13,8 Kv полюсни трансформатори приемат енергоспестяващ дизайн на сърцевината на бобината, който не само гарантира стабилността на работа, но също така ефективно намалява консумацията на енергия. Произведен с усъвършенствана технология, този полюсен разпределителен трансформатор осигурява дълготрайна надеждност и дълъг експлоатационен живот.

Всяко устройство е преминало строги изчерпателни тестове за приемане и ние поддържаме рекорд за нулев процент на повреда в продължение на повече от 10 години. Междувременно, 100 kva разпределителен 13,8 kv полюсен трансформатор отговаря на IEC, ANSI и други основни международни стандарти, осигурявайки съвместимост с глобалните системи за електропреносна мрежа.

Технически параметър:

В: За 100 kva разпределителен 13,8 kv полюсен трансформатор, при избора на модела и провеждането на инсталацията, как трябва да се определят специфичните конфигурации на предпазители, мълниеотводи и заземителна защита, за да отговарят на изискванията за надеждност на електрическите мрежи в селски или отдалечени райони?

A:

1. Предпазителят се избира въз основа на 2 до 2,5 пъти номиналния ток на 100 kva разпределителен 13,8 kv полюсен трансформатор от страна на високо напрежение (приблизително 7,25 A). Препоръчително е да използвате предпазител от 15 до 20 A, за да избегнете надеждно ударния ток на възбуждане по време на операцията по затваряне (обикновено 8 до 12 пъти над номиналния ток, продължаващ в рамките на 0,1 секунди), като същевременно се гарантира, че трансформаторът може бързо да се стопи и изолира в случай на късо съединение или претоварване вътре в трансформатора.

2. Гръмоотводът е избран като тип цинков оксид без пролуки (MOV) с номинално напрежение 15 kV или 18 kV, монтиран от страната с високо напрежение между предпазителя и 100 kva разпределителна 13,8 kv полюсна трансформаторна втулка.

3. Неговата заземителна клема е директно свързана със заземителната клема на корпуса на трансформатора, за да абсорбира удари от мълния или работни пренапрежения и да ограничи остатъчното напрежение. Защитата от заземяване изисква неутралната точка на 100 kva разпределителен 13,8 kv полюсен трансформатор да бъде директно заземена (в зависимост от типа заземяване на системата, като TN C или TN S), а заземяващите клеми на корпуса и мълниеотвода споделят един заземяващ електрод. Заземителното съпротивление на мощността не трябва да надвишава 10 Ω в селските електрически мрежи или 4 Ω в градските и високонадеждни райони, като по този начин се постига безопасно разреждане на тока на повреда и защита на персонала и оборудването.

Координираната конфигурация на тези три елемента може да отговори на изискванията за защита от свръхток, пренапрежение и заземяване на трансформатора, монтиран на стълб.

Основни части на трансформатори, монтирани на стълб

Преден монтаж тип LV DB

Хардуер за стълбови линии

Монтиран на стълб трансформатор

Страничен монтаж тип LV DB

Производствени съоръжения

Машина за навиване на фолио

Устройство за пълнене на масло

Трансформаторна пещ и леярска единица

Пещ трансформатор

Център за тестване

Трансформатори в обработка

Трансформатор в сушене

Трансформатор в намотка 2

Трансформатор в намотка

Трансформаторът се сглобява
