Как нулева последователност CT токов трансформатор тип поничка подобрява защитата от заземяване

Резюме на статията: A CT токов трансформатор с нулева последователност Тип поничкае важен сензорен компонент за откриване на заземяване, токове на утечка и аномалии в изолацията в електрически системи. С тороидална сърцевина, обграждаща проводниците, той може да открие остатъчния ток, произведен, когато векторната сума на фазовите токове вече не е нула. Тази статия обяснява неговия принцип на работа, конструкция, технически характеристики, приложения, съображения за избор и защо надеждното качество на производство има значение за съвременните системи за защита на захранването.

Съдържание

1. Какво представлява токов трансформатор с нулева последователност тип поничка?
2. Как работи CT с нулева последователност тип поничка?
3. Какви са основните характеристики на конструкцията?
4. Какви технически спецификации трябва да имат предвид купувачите?
5. Къде обикновено се използва КТ с нулева последователност?
6. Как трябва да изберете правилния CT с нулева последователност?
7. Какви са основните предимства?
8. Често задавани въпроси за нулева последователност CT токов трансформатор тип поничка
9. Заключение

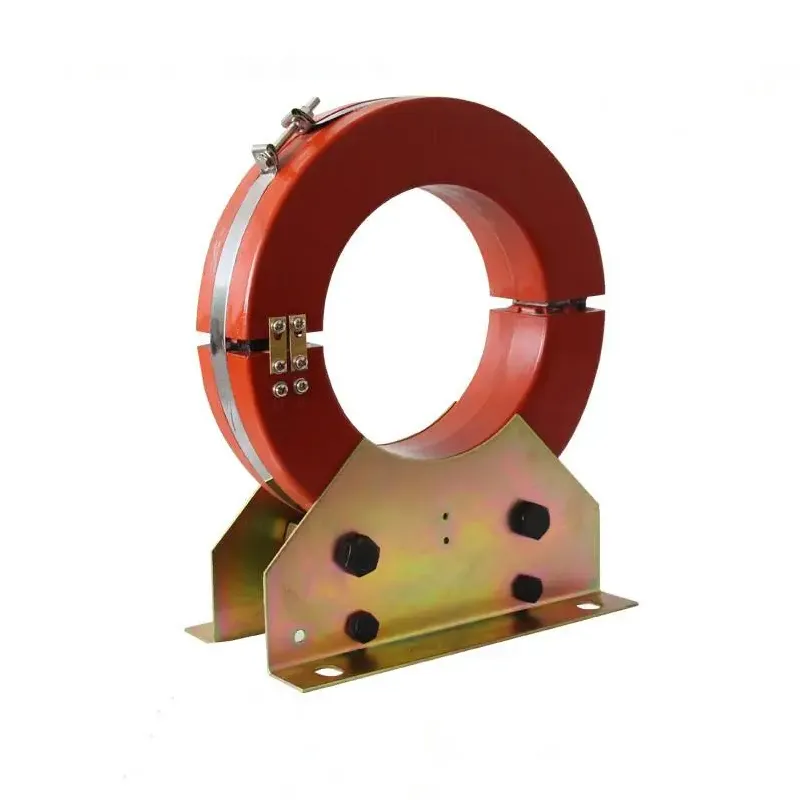

Какво представлява токов трансформатор с нулева последователност тип поничка?

За електроинженерите и професионалистите в електроразпределението точното откриване на остатъчен ток е от съществено значение за идентифициране на неизправности, преди те да се превърнат в повреда на оборудването, опасност от пожар или неочаквани прекъсвания на захранването. АCT токов трансформатор с нулева последователност Тип поничкае специално проектиран за тази цел.

За разлика от конвенционален токов трансформатор, който основно измерва тока, протичащ през отделен проводник, CT с нулева последователност наблюдава комбинирания магнитен ефект на множество проводници, преминаващи през неговата тороидална сърцевина. При нормални трифазни условия векторната сума на фазовите токове е приблизително нула. Когато възникне утечка или заземяване, се развива дисбаланс, създавайки измерим ток с нулева последователност.

Според информацията за продукта, предоставена отXiFa, неговият CT с нулева последователност използва тороидална сърцевина и вторична намотка и е проектиран за приложения, включващи защита от земно повреда, откриване на ток на утечка, мониторинг на изолацията и релейна защита. Продуктът е подходящ за 50 Hz захранващи системи и различни конфигурации на неутрална точка.

За купувачи, които търсят токов трансформатор с нулева последователност тип поничка, разбирането както на електрическия принцип, така и на физическата конструкция е важно преди избора на модел.

Как работи CT с нулева последователност тип поничка?

Принципът на работа се основава на магнитния баланс на проводниците, преминаващи през CT апертурата. В една здрава трифазна верига токовете обикновено се балансират взаимно, така че полученият магнитен поток вътре в тороидалното ядро ​​остава много малък.

Когато възникне повреда на изолацията или утечка на земята, част от тока поема по нежелан път към земята. Следователно текущият баланс е нарушен. Полученият остатъчен магнитен поток индуцира вторичен сигнал, който може да бъде предаден към защитно реле, инструмент за наблюдение или друго контролно оборудване.

Опростеният процес на откриване може да се разбира по следния начин:

1. Фазовите проводници преминават през тороидалното CT ядро.
2. CT непрекъснато усеща комбинираното магнитно поле.
3. Токовият дисбаланс създава ток с нулева последователност.
4. Вторичната намотка генерира съответен електрически сигнал.
5. Системата за защита оценява сигнала.
6. Ако предварително зададеният праг на защита бъде превишен, релето може да инициира аларма или прекъсване на веригата.

Това разположение осигурява практичен метод за откриване на относително малки остатъчни токове, без да се изисква конвенционален CT на всеки отделен проводник.

Какви са основните характеристики на конструкцията?

Ефективността на CT с нулева последователност от тип "поничка" зависи силно от неговата магнитна сърцевина, намотка, изолационна система, корпус и точност на производство. XiFa заявява, че неговият продукт използвабезкислородна медна емайлирана телза навиване и високопропускливи листове от силициева стомана за магнитната сърцевина. Тези избори на материали са предназначени да поддържат електрическа проводимост, механична якост и чувствителност към малки токове с нулева последователност.

Тороидална магнитна сърцевина

Кръглото ядро ​​създава затворен магнитен път около проводниците. Високата магнитна проницаемост помага на CT да реагира ефективно на относително малки остатъчни токове.

Вторична намотка

Вторичната намотка преобразува открития магнитен поток в използваем електрически сигнал за оборудване за защита и наблюдение. Качеството на навиване пряко влияе върху последователността на сигнала и дългосрочната надеждност.

Изолация и капсулиране

Структурата на продукта може да включва корпус от епоксидна смола или силиконова гума. Такава защита спомага за подобряване на устойчивостта на влага и замърсяване на околната среда, което е особено важно в среди за електроразпределение.

Опции за Solid-Core и Split-Core

Изискванията за инсталиране могат да варират. Конструкциите с твърдо ядро ​​обикновено изискват кабелите да бъдат прекарани през CT преди свързване, докато конфигурациите с разделена сърцевина могат да бъдат полезни за проекти за модернизация, където изключването на съществуващи проводници е нежелателно.

Какви технически спецификации трябва да имат предвид купувачите?

Изборът на CT никога не трябва да зависи само от физическия диаметър. Електрическата съвместимост, изискванията за релето, разположението на проводника и условията на инсталиране трябва да бъдат оценени заедно.

Публикуваните спецификации на производителя изброяват няколко модела LXK, включително версии Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240, с различни комбинации на реле, връзка, мащабна стойност и първичен ток. Купувачите трябва да потвърдят точната конфигурация с производителя, преди да направят поръчка.

Къде обикновено се използва КТ с нулева последователност?

Способността за откриване на остатъчен ток прави този тип CT полезен в широк спектър от приложения за електрическа защита. Може да се интегрира в системи за защита, където е важно ранното откриване на течове или заземяване.

• Защита от заземяване:Открива остатъчен ток, свързан с повреда на земята.
• Мониторинг на ток на утечка:Помага за идентифициране на необичайни токови пътища.
• Мониторинг на изолацията:Подпомага идентифицирането на влошени условия на изолация.
• Електроразпределителни системи:Предоставя информация за остатъчен ток за защитни релета.
• Интелигентни мрежи:Може да се интегрира в интелигентни системи за наблюдение и защита.
• Индустриално оборудване:Помага за наблюдение на електрическо оборудване, където е необходимо непрекъснато откриване на неизправности.
• Изграждане на електрически мрежи:Поддържа електрическа безопасност и защита на разпределението.
• Железопътни транзитни системи:Може да се включи в специализирани електрически системи за наблюдение.

XiFa конкретно идентифицира интелигентни мрежи, железопътен транспорт, сградни електрически системи и мониторинг на промишлено оборудване сред областите на приложение за своите CT продукти с нулева последователност.

Как трябва да изберете правилния CT с нулева последователност?

За екипите за доставки изборът на правилния модел включва повече от просто избиране на най-голямото налично ядро. Систематичната оценка може да намали проблемите със съвместимостта и да подобри ефективността на инсталирането.

1. Проверете разположението на кабела.Потвърдете броя и разположението на проводниците, които ще преминат през CT отвора.
2. Измерете необходимата бленда.Уверете се, че вътрешният диаметър осигурява достатъчно разстояние за съществуващите кабели.
3. Потвърдете защитното реле.Изходът на CT и характеристиките на релето трябва да са съвместими.
4. Проверете електрическата система.Проверете честотата, неутралната конфигурация, метода на заземяване и други системни изисквания.
5. Оценете инсталационната среда.Влагата, замърсяването, температурата и наличното пространство за монтаж могат да повлияят на подходящата конструкция.
6. Обмислете изискванията за модернизация.Дизайнът с разделено ядро ​​може да осигури по-голямо удобство, когато съществуващите кабели не могат лесно да бъдат изключени.
7. Преглед на качеството на производителя.Материалът на сърцевината, материалите за намотки, изолацията, процедурите за изпитване и последователността на производството трябва да бъдат взети под внимание преди доставката на едро.

За международни купувачи, които се снабдяват от китайски производител или доставчик, трябва да се получи техническа документация и потвърждение на модела преди закупуване. Това е особено важно, когато CT ще бъде интегриран в по-голяма защитна система.

Какви са основните предимства?

Правилно избран CT с нулева последователност тип "поничка" може да осигури няколко практически предимства за системите за електрическа защита:

• Висока чувствителност:Подходящо магнитно ядро ​​може да помогне за откриване на малки остатъчни токове.
• Компактна структура:Тороидалната конфигурация може да се побере ефективно около съществуващите проводници.
• Ненатрапчиво усещане:Откриването на ток се постига без поставяне на първичната намотка последователно с веригата.
• Интеграция на защитата:Вторичните сигнали могат да бъдат свързани към защитни релета и оборудване за наблюдение.
• Гъвкава инсталация:Наличните опции за конструкция могат да поемат различни сценарии за инсталиране.
• Широк диапазон на приложение:Подходящ за промишлени, търговски, инфраструктурни и електроразпределителни среди.

Продуктовият дизайн на XiFa съчетава тороидална сърцевина с вторична намотка и защитен корпус, докато избраният материал подчертава проводимостта, механичната якост и магнитната чувствителност.

Често задавани въпроси за нулева последователност CT токов трансформатор тип поничка

За какво се използва токов трансформатор с нулева последователност тип поничка?

Използва се предимно за откриване на нулева последователност или остатъчен ток, причинен от заземяване, токове на утечка и проблеми с изолацията. Полученият сигнал може да бъде подаден към защитни релета или оборудване за наблюдение.

Как CT тип "поничка" открива заземяване?

Проводниците преминават през тороидалната сърцевина. При балансирани условия техните магнитни ефекти до голяма степен се отменят. Заземяването създава дисбаланс, създавайки остатъчен магнитен поток, който CT преобразува във вторичен електрически сигнал.

Какви размери на ядрото са налични?

Посочената информация за продукта XiFa изброява модели LXK с конфигурации Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240. Точните спецификации трябва да бъдат проверени според избрания модел и защитно приложение.

Може ли CT с нулева последователност да се използва за проекти за модернизация?

да Структурите с твърдо ядро ​​и разделено ядро ​​обслужват различни изисквания за инсталиране. Дизайнът с разделена сърцевина може да бъде изгоден, когато съществуващите кабели не могат да бъдат изключени по време на монтажа.

Какво трябва да предоставя, когато поискам оферта?

Екипите за снабдяване в идеалния случай трябва да осигурят необходимата бленда на сърцевината, честота на системата, разположение на проводниците, модел на релето, метод на свързване, изисквания за първичен ток, инсталационна среда и количество. Предоставянето на тези подробности помага на китайски производител или доставчик да препоръча по-ефективно съвместима конфигурация.

Заключение

A CT токов трансформатор с нулева последователност Тип поничкапредоставя целенасочен и практичен подход за откриване на остатъчен ток, което го прави ценен за защита от земни повреди, мониторинг на течове, надзор на изолацията и интелигентна електрическа защита. Неговата тороидална сърцевина, вторична намотка, изолационна структура и инсталационна конфигурация влияят върху производителността на системата. Публикуваната продуктова информация на XiFa подчертава силиконова стомана с висока пропускливост, безкислородна медна емайлирана жица, множество LXK размери на ядрото и съвместимост с 50 Hz захранващи системи.

Ако търсите надежденCT токов трансформатор с нулева последователност Тип поничказа нов проект за електроразпределение, защитна система или приложение за модернизация,свържете се с насв XiFa, за да обсъдим вашите технически изисквания, избор на модел и оферта. Предварителното предоставяне на вашите системни параметри може да помогне за ускоряване на съвпадението на продукта и доставката.
