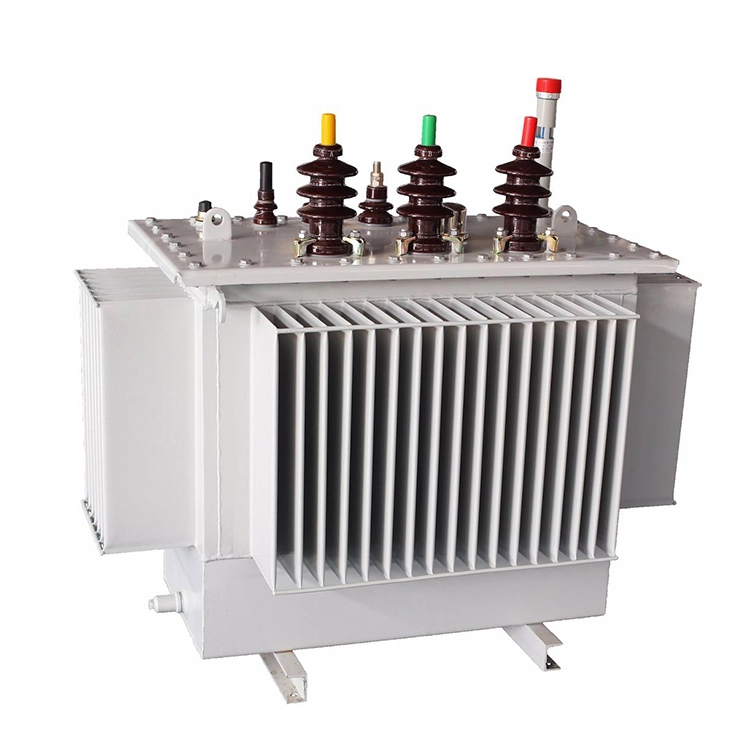

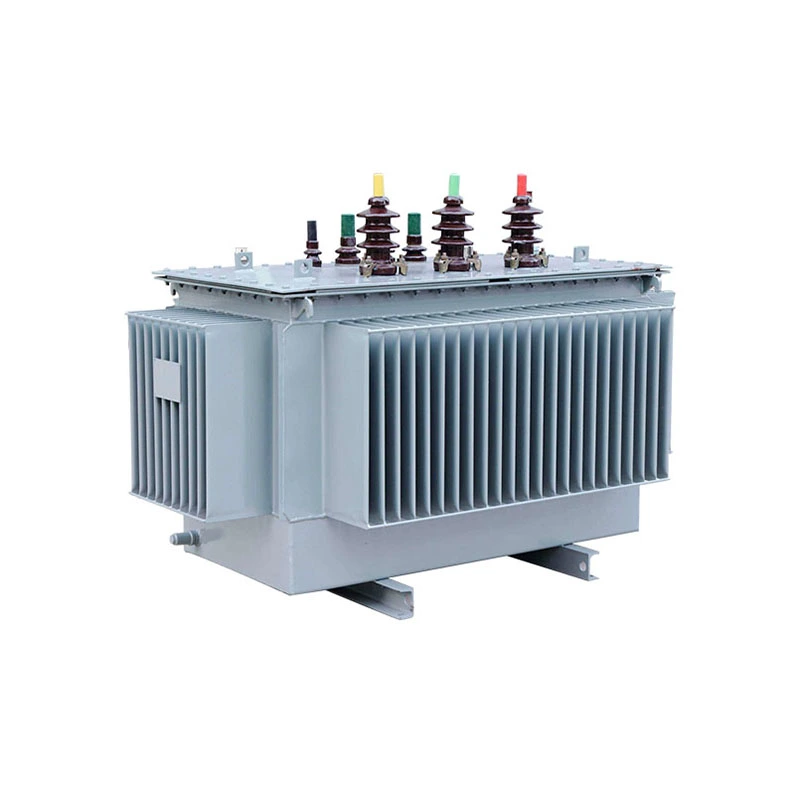

Монтиран на стълб разпределителен трансформатор 200kva

Този монтиран на стълб разпределителен трансформатор 200kva приема главно трифазен дизайн. Конвенционалните комбинации от номинални напрежения включват 10/0,4kV, 11/0,4kV, 11/0,433kV, 22/0,433kV, 33/0,4kV и т.н., покриващи различни опции, подходящи за различни регионални електрически мрежи. Оборудването е стандартно оборудвано с регулиране на напрежението без възбуждане, с диапазон на регулиране на напрежението от ±5% или ±2×2,5%. Групата за свързване може да бъде избрана като Dyn11 или Yyn0.

При условия на 50 Hz номиналният ток от страната на високо напрежение 10 kV е приблизително 11,55 A, от страната на високо напрежение 11 kV е приблизително 10,50 A, а номиналният ток от страната на ниско напрежение 0,4 kV е приблизително 288,68 A. Импедансът на конвенционалното късо съединение е 4%. В същото време той може да бъде персонализиран според изискванията на потребителя за напрежение, група на свързване и т.н. Енергийната ефективност може да бъде избрана от серията продукти с обикновена загуба, ниска загуба и аморфна сплав.

Технически параметър:

Предимства:

Има ли разлики между монтирания на стълб разпределителен трансформатор 200kva и монтирания тип на подложка?

1. Монтираният на стълб разпределителен трансформатор 200kva се фиксира върху стълба на мрежата, на определена височина над земята. Не заема ценни земни ресурси и има слабо въздействие върху земното пространство. Монтираният подложка трансформатор се поставя върху бетонна основа, която изисква определена площ.

2. Тъй като е увиснал във въздуха, е по-малко вероятно хората и животните да влязат в контакт с него, което го прави относително по-безопасен. Въпреки това, дори и така, няма нужда да сте прекалено нервни, когато минавате. Поддържането на нормална дистанция е достатъчно. Трансформаторът, монтиран на подложка, е инсталиран по относително скрит начин.

3. Всеки отделен трансформатор има ограничен диапазон на захранване, обикновено вариращ от 5 kVA до 167 kVA. Използва се главно за захранване на малък брой потребители на една линия. Въпреки това, трансформаторът, монтиран на подложка, има относително по-голям капацитет, вариращ от 75 kVA до 3000 kVA.

4. В сравнение с оборудването, заровено под земята, този метод на монтаж над главата има по-ниски разходи за материали и трудности при изграждането. Това е много икономично и практично решение за захранване.

5. Монтираният на стълб разпределителен трансформатор 200kva обикновено е цилиндричен маслен резервоар, пълен с охлаждащо масло за изолация и разсейване на топлината. Горната част е клемата за свързване с високо напрежение, а долната е клемата за връзка с ниско напрежение. Дизайнът е много компактен. За да се гарантира безопасността, той често интегрира мълниеотводи и предпазители за предотвратяване на удари на мълнии и късо съединение.

Основни части на трансформатори, монтирани на стълб

Преден монтаж тип LV DB

Хардуер за стълбови линии

Монтиран на стълб трансформатор

Страничен монтаж тип LV DB

Производствени съоръжения

Машина за навиване на фолио

Устройство за пълнене на масло

Трансформаторна пещ и леярска единица

Пещ трансформатор

Център за тестване

Трансформатори в обработка

Трансформатор в сушене

Трансформатор в намотка 2

Трансформатор в намотка

Трансформаторът се сглобява
