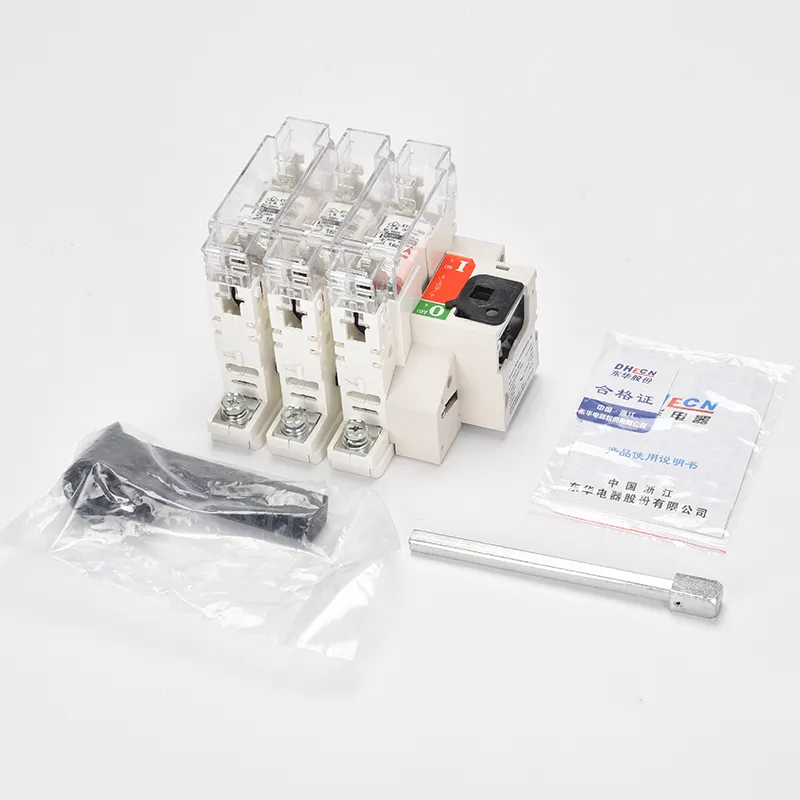

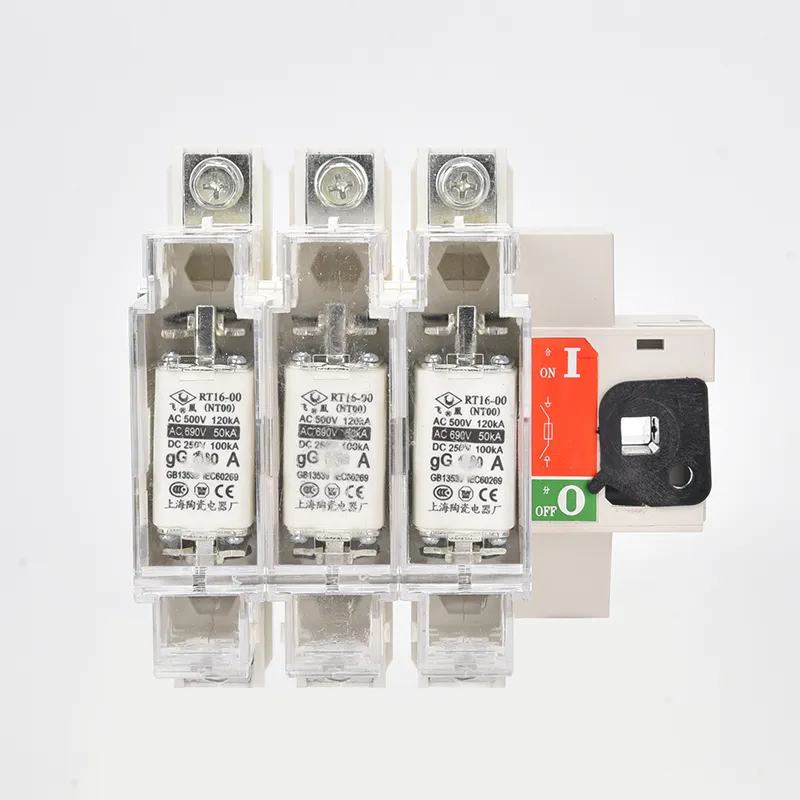

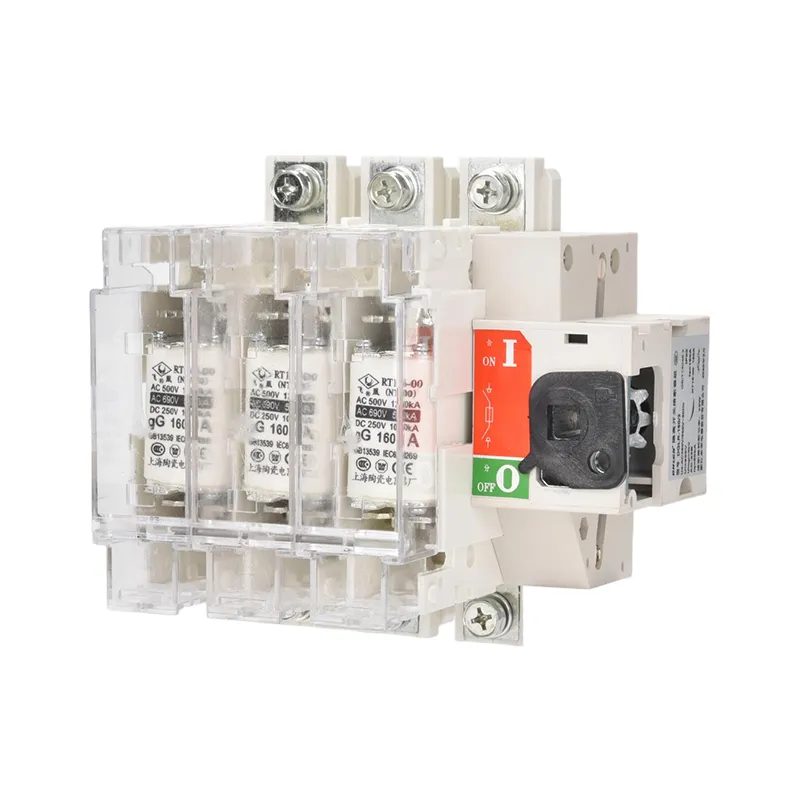

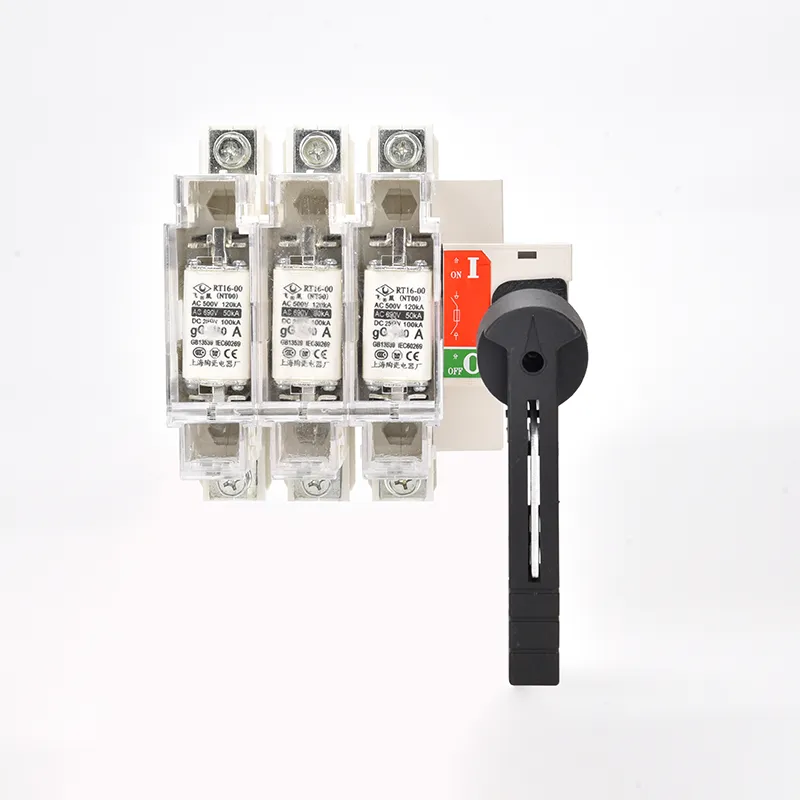

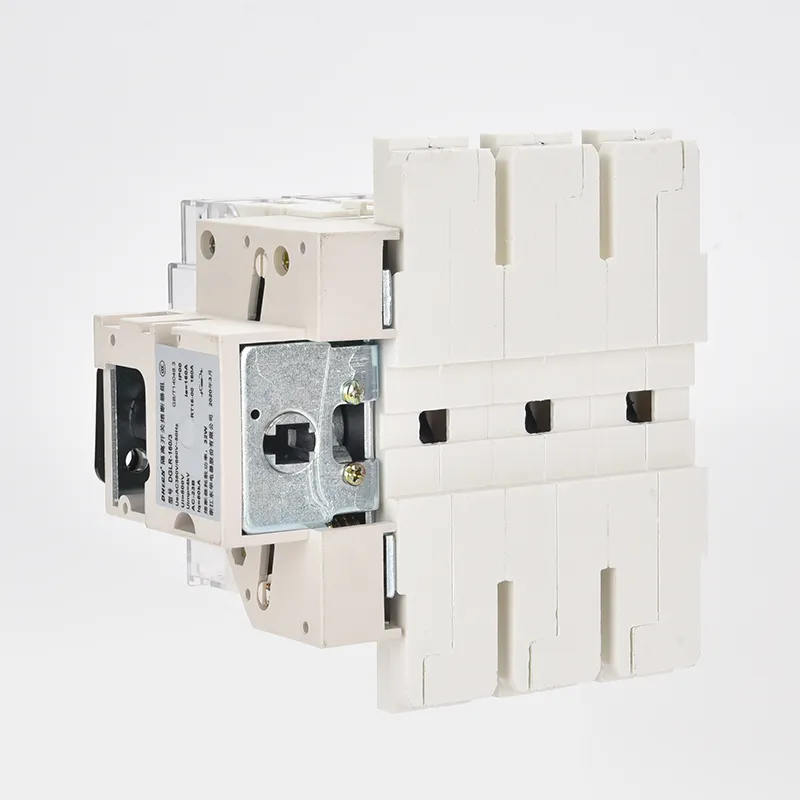

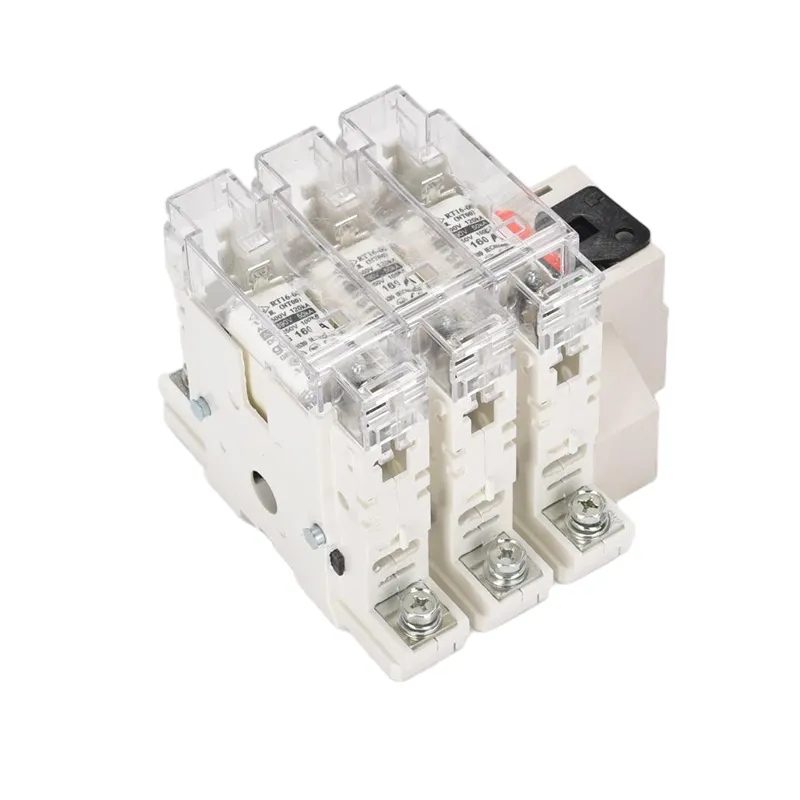

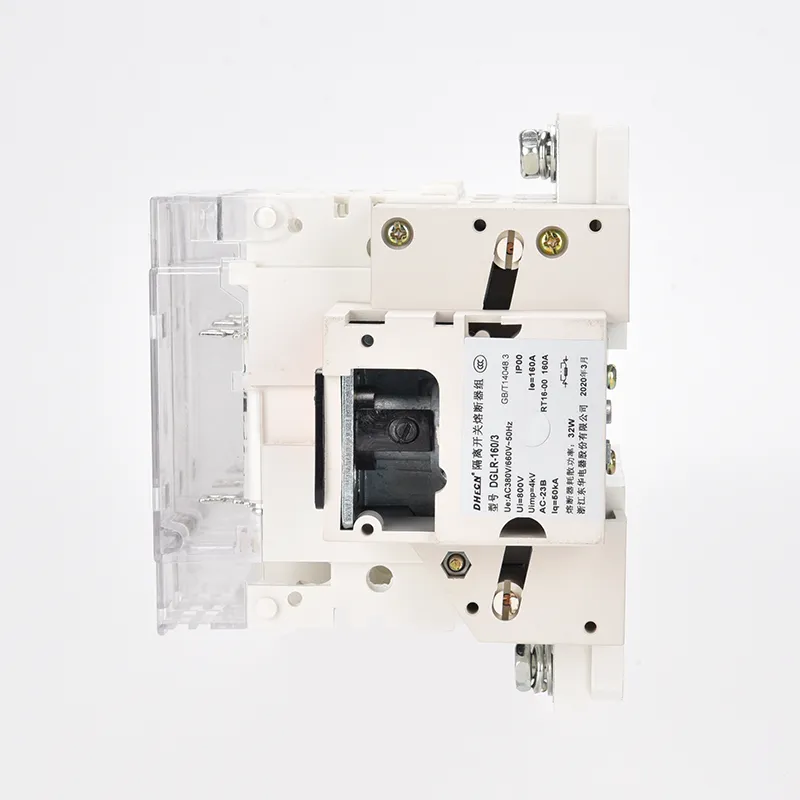

100a триполюсен трифазен превключвател с предпазител

За да осигури безпроблемно потребителско изживяване, Wenzhou XiFa Electric Power Equipment Co., Ltd не само използва първокласни суровини за всеки 100a триполюсен 3-фазен превключвател с предпазител, като използва огнезащитни инженерни пластмаси върху маркучите, за да постигне по-добро представяне на механичната якост и защита на изолацията, но също така преминава необходимите фабрични тестове за всеки 100a триполюсен 3-фазен превключвател с предпазител, като например измерване на изолационното съпротивление за потвърждаване на диелектричните характеристики и последователността на работа и тест за блокиране за проверка на безопасното и надеждно функциониране на механизма.

Изпратете запитване

Описание на продукта

Функции на 100a триполюсен 3-фазен превключвател с предпазител

1. Изолация на захранването: Когато електрическото окабеляване изисква проверка или поддръжка, 100a триполюсен 3-фазен превключвател с предпазител изключва захранването, за да гарантира безопасността на работниците.

2. Контрол на захранването: Позволява включване или изключване на веригата, поддържайки нормална и надеждна работа на системата.

3. Прекъсване при повреда: В случай на късо съединение или претоварване, предпазителят се стопява, прекъсвайки тока и предпазвайки двигателите и другото свързано оборудване от електрически повреди.

4. Защита на веригата и оборудването: Като предпазва от необичайни условия, превключвателят помага да се поддържа стабилността на веригата и удължава експлоатационния живот на кабелите и оборудването.

Характеристики на 100a триполюсен 3-фазен превключвател с предпазител

1.Интегриран дизайн: Комбинира функциите на предпазител и изолатор в едно устройство, осигурявайки висока надеждност.

2. Компактна конструкция: Малък размер, лесен за инсталиране и спестяване на място.

3.Лесна смяна на предпазителя: Превключвателят и предпазителят са отделни компоненти, което прави подмяната на предпазителя бърза и удобна.

4. Широка приложимост: Подходящ за използване в различни вериги с ниско напрежение.

100a Triple Pole 3 Phase Fused Isolator Switch

Параметър на продукта:

Ток на рамката A	Номинален ток на предпазител (A)	Режим на предпазител
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

предният тип

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63А/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160А/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160А/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400А/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630А/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

отстрани тип

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63А/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160А/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160А/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400А/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630А/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

ЧЗВ за продукта:

Въпрос: Какъв тип предпазители се използват в 100a триполюсен 3-фазен изолационен превключвател?

A: Използват се предпазители с висок капацитет на прекъсване (HBC), обикновено предназначени за приложения с ниско напрежение. Тези предпазители са проектирани да прекъсват токовете на повреда бързо и надеждно, осигурявайки защита на оборудването надолу по веригата.

В: Кои са основните материали, използвани в конструкцията на 100a триполюсен 3-фазен разединителен превключвател?

О: Корпусът обикновено е изработен от термопластична или листова стомана със забавяне на горенето, контактите са медни или посребрени медни за по-добра проводимост, а телата на предпазителите са направени от керамична или подсилена композитна изолация. Работната ръкохватка често е метална със защитен пластмасов капак.

В: 100a триполюсен трифазен превключвател с предпазител подходящ ли е за външна инсталация?

О: Да, но трябва да бъде инсталиран в корпус с подходящ IP рейтинг (като IP65 или по-висок), за да издържи на прах, влага и външни условия.
