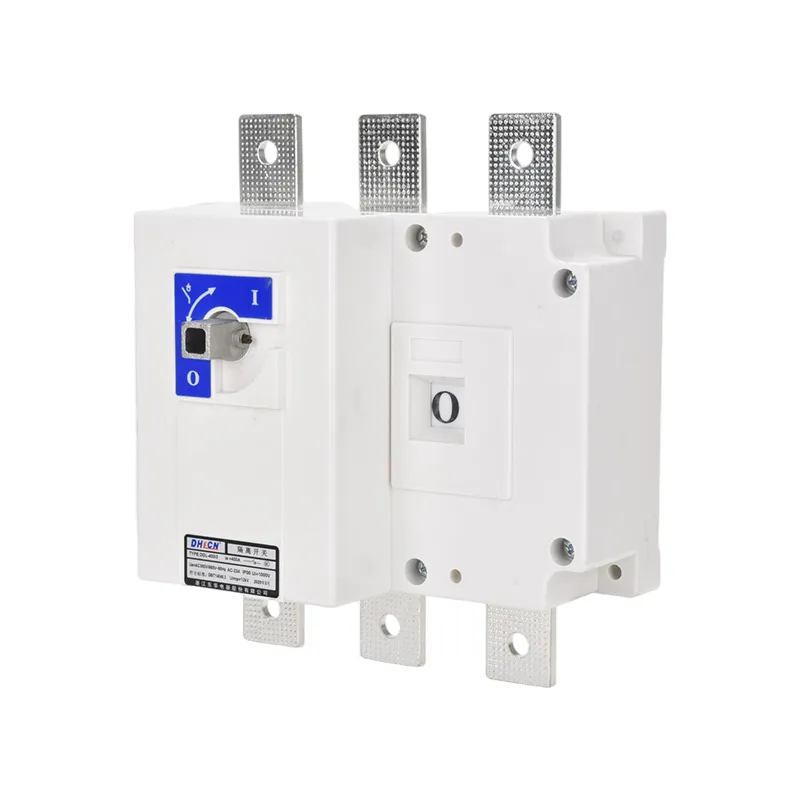

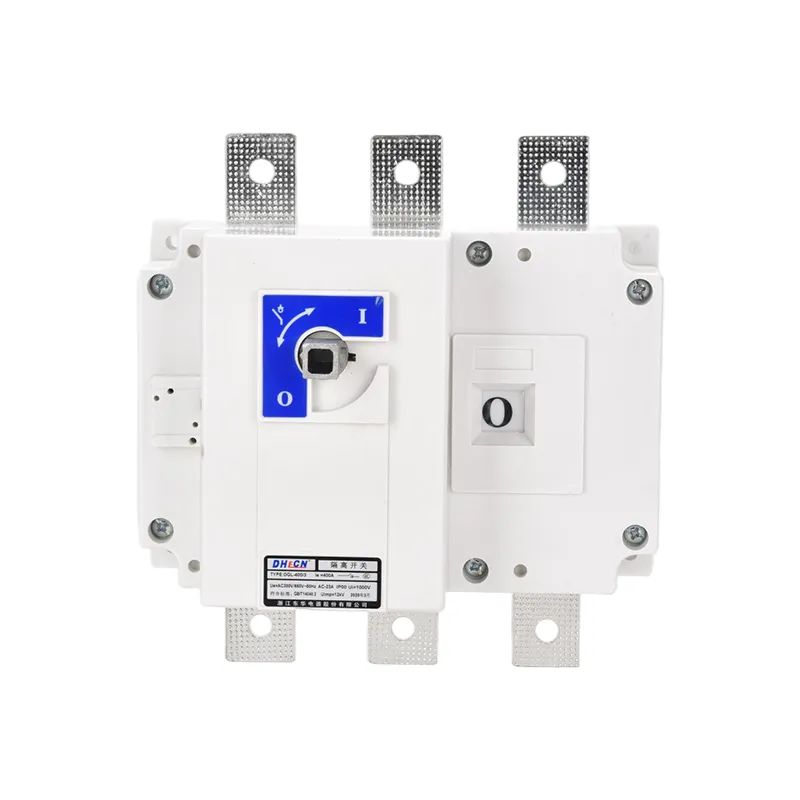

100 ампера трифазен изолационен превключвател 100a

100 ампера 3-фазен изолационен превключвател 100a е превключващо устройство, предназначено за трифазни AC системи. Използва се предимно за изолиране на вериги и за свързване или прекъсване на вериги при условия на празен ход.

Основни функции

1. Изолация на веригата: Безопасно свързва или изключва вериги при условия на празен ход, за да осигури безопасна поддръжка.

2. Оперативна настройка: Работи в координация с прекъсвачите за промяна на работния статус на оборудването.

3. Операции без товар: Позволява превключване на ненатоварени линии или ненатоварени трансформатори във и извън експлоатация.

4. Видима точка на прекъсване: Осигурява ясна точка на прекъсване, за да направи проверката и поддръжката лесни.

Технически характеристики

1. Оптимизирана структура: 100 ампера 3-фазен изолационен превключвател 100a приема единичен работен механизъм. Извитите подвижни контакти и неподвижните контакти работят в унисон, за да осигурят едновременно превключване на трите фази. Това намалява отклонението на хода на контакта и подобрява надеждността.

2. Лесна инсталация и поддръжка: Компактният дизайн на 100 ампера 3-фазен изолационен превключвател 100a позволява удобна инсталация и поддържа ниски разходи за поддръжка.

Параметър на продукта:

lth (A)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150A	4000А
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична якост (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Работен ток le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Мощност на двигателя (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Правилна и прекъсваща способност
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA пикова стойност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механичен живот (пъти)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електрически живот (пъти)
Ue=660V Номинален ток le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тегло (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Работен въртящ момент (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

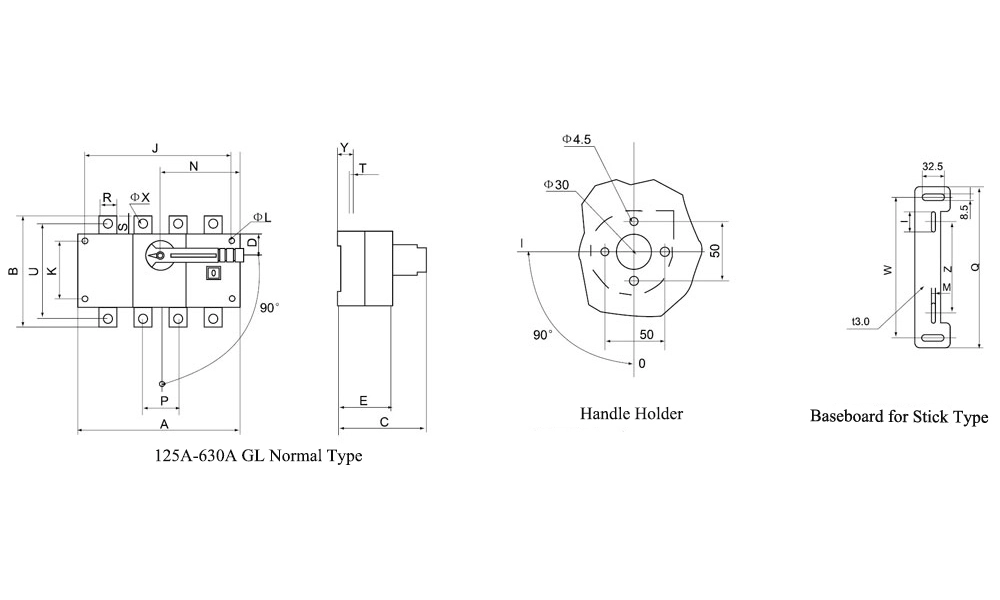

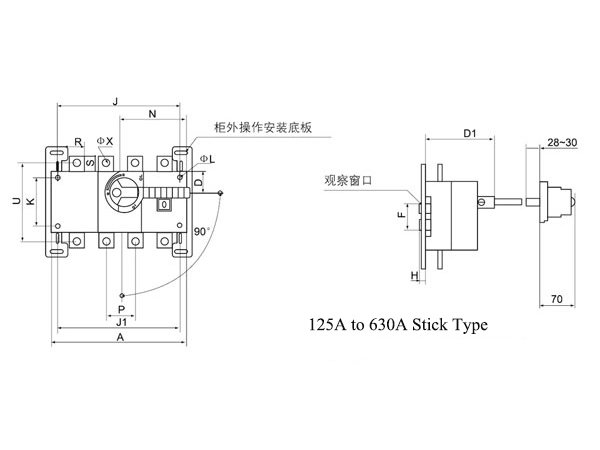

Тип	Размер на рамката и монтажен размер
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125А-160А/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125А-160А/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315А-400А/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315А-400А/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Размер
GL-125～630A	I	M	Z	W	Q
125А	55	5.5	85	190	218
160А	55	5.5	85	190	218
200А	55	5.5	85	190	218
250А	55	5.5	85	190	218
315А	60	6.5	130	240	270
400А	60	6.5	130	240	270
500А	60	6.5	130	240	270
630А	60	6.5	130	240	270

Тип	Размер на рамката и монтажен размер
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

ЧЗВ за продукта:

Въпрос: Може ли трифазният изолатор 100 ампера 100a да работи под товар?
О: Не. 100 ампера 3-фазен изолационен прекъсвач 100a е предназначен за използване при условия на празен ход. Не трябва да се използва за създаване или прекъсване на вериги, протичащи с нормален работен ток. За превключване на товара трябва да се използва прекъсвач или прекъсвач на товара.
В: Какви материали обикновено се използват в 100 ампера 3-фазен изолационен превключвател 100a?
A: Висококачествени 100 ампера 3-фазни изолиращи превключватели обикновено се отличават със забавящи горенето или подсилени термопластични/метални корпуси, медни или посребрени медни контакти за ниско съпротивление и издръжливост и здрави механизми за работа от стомана или сплав. Те гарантират дълъг експлоатационен живот и надеждна работа.
Въпрос: По какво се различава 100 ампера 3-фазен изолационен прекъсвач 100a от 100 ампера 3-фазен прекъсвач?
О: 3-фазен прекъсвач от 100 ампера може да прекъсва токовете на натоварване и повреда, докато 3-фазен изолатор от 100 ампера осигурява изключване само при условия на празен ход. Ролята на 100 ампера 3 фаза е да гарантира видимо, надеждно разделяне за безопасност, докато защитните функции остават с предпазители или прекъсвачи.
