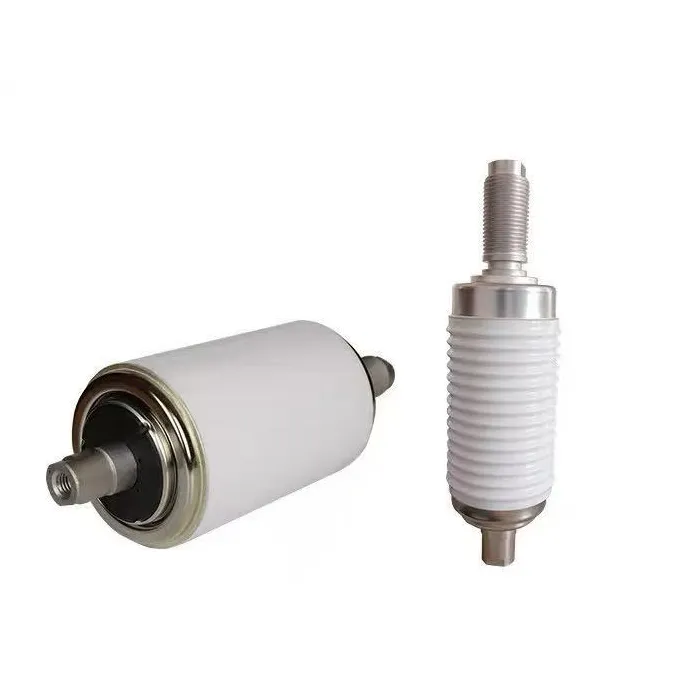

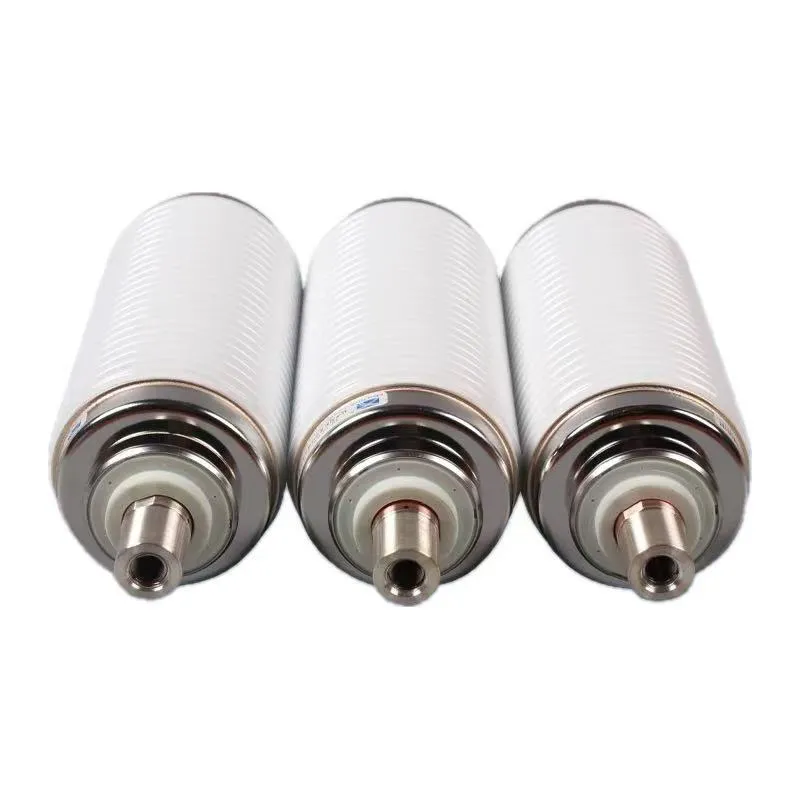

11kv 25ka Vcb Прекъсвач за вакуумна бутилка

11kv 25ka vcb прекъсвач за вакуумна бутилка е основният компонент за гасене на дъгата на вакуумни прекъсвачи за средно напрежение, широко използвани в 11kV електроразпределителни системи. Той използва напълно запечатана керамична обвивка с контакти от сплав CuCr50 и среда за гасене на дъга с висок вакуум (≤5 × 10⁻⁴ Pa), отличаваща се с компактна структура, леко тегло и отлични изолационни характеристики. Номиналният ток на прекъсване при късо съединение е 25 kA, номиналният ток варира от 630 A до 2000 A, а механичният живот е над 10 000 операции, отговарящи на стандартите IEC 62271-100, подходящи за вътрешни комутационни уредби в промишлени и електроразпределителни сценарии.

Принципът на работа на прекъсвача за вакуумна бутилка 11kv 25ka vcb се основава на гасене на вакуумна дъга: при затваряне подвижният контакт се задвижва от работния механизъм, за да влезе в контакт със статичния контакт, образувайки токов път. При отваряне контактите се разделят, за да генерират дъга, която бързо се охлажда и изгасва поради ниската плътност на частиците във вакуум, с моментално възстановяване на диелектричната якост. По време на работа екраниращата система абсорбира енергията на дъгата, за да предотврати отлагането на метални пари, докато силфонът от неръждаема стомана осигурява херметичност по време на движение на контакта, осигурявайки стабилна и надеждна работа на захранващата система.

Предимства:

Силен капацитет на прекъсване: Надеждно прекъсва тока на късо съединение от 25 kA, отговаряйки на стандартите IEC 62271-100.

Бързо и стабилно: Дъгата се гаси за милисекунди; без повторно запалване; скоростта на възстановяване на диелектрика е несравнима.

Дълъг живот и ниска поддръжка: CuCr контактите имат ниско износване; механичен живот ≥10 000 операции; почти без поддръжка.

Безопасен и екологичен: Без масло/газ; без риск от експлозия/пожар; дъгата не е изложена; нисък шум и нулево замърсяване.

Компактен и надежден: Малък размер, леко тегло, висока адаптивност към разпределителна уредба на закрито; стабилна работа при тежки условия.

ЧЗВ

В: Как да инсталирате и поддържате прекъсвач за вакуумна бутилка 11kv 25ka vcb?

О: Първо, инсталирайте вертикално във VCB и осигурете концентричност с работния механизъм.

Второ, избягвайте механичен удар и поддържайте чист/сух по време на монтажа.

И накрая, не е необходима вътрешна поддръжка; сменете, когато контактното износване надхвърли границата (≤3 mm).

Редовно проверявайте изолацията и херметичността; следвайте тестовите цикли на производителя.

Въпрос: Съвместим ли е с 12kV захранващи системи?

О: Да, напълно съвместим е. Номиналното напрежение е 11 kV, което е проектирано да съответства на 12 kV електроразпределителна система, отговаряйки на действителните нужди на приложението на повечето сценарии със средно напрежение.

Въпрос: Какъв контактен материал се използва и какви са неговите предимства?

О: Той използва контакти от сплав CuCr50, които имат предимствата на ниско износване, силна устойчивост на дъга и дълъг експлоатационен живот, осигурявайки стабилно прекъсване дори при ток на късо съединение от 25 kA

Опаковане и доставка на продукти:
