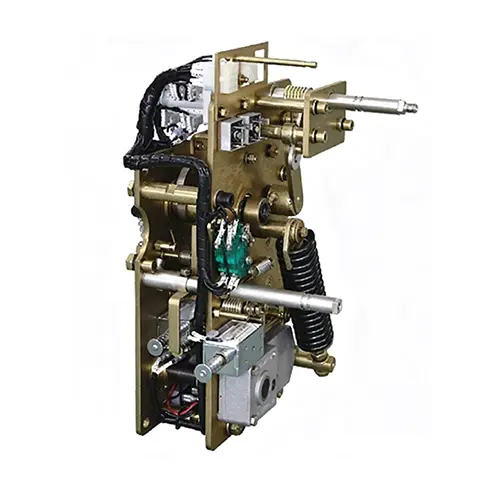

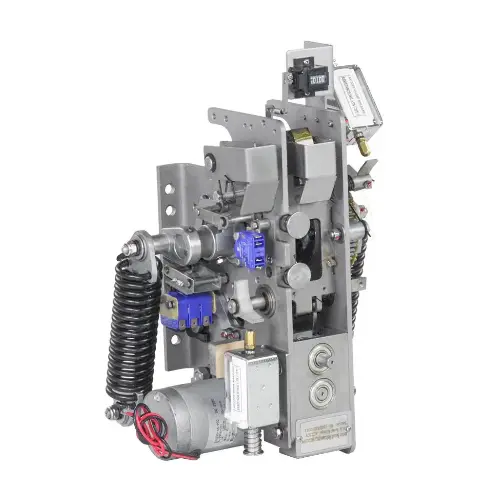

Основният принцип на работния механизъм за зареждане на пружината на вакуумния прекъсвач се крие в съхранението, задържането и освобождаването на енергията на пружината за бързо и надеждно превключване.
Съхранение на енергия: Моторът компресира/разтяга затварящата пружина чрез зъбни колела и гърбици, преобразувайки електричеството в еластичен потенциал; крайните изключватели спират двигателя след пълно зареждане.
Задържане на енергия: лапи/тресчотки заключват пружината в режим на готовност, готова за активиране.
Освобождаване на енергия: По команда ключалката се освобождава и енергията на пружината задвижва контактите да се затворят (свързване на верига) или отворени (гасене на дъгата и прекъсване на захранването).
| Параметри | единици | Технически параметри |
| Изходна енергия при затваряне | J | 85-120 |
| Изходен ъгъл на затваряне и отваряне на механизма | o | 42-46 |
| Логаритъм на контакта на спомагателния превключвател | 一 | 6K6B |
| Контактен логаритъм на превключвателя за движение | 一 | 2K2B |
| Време за зареждане на двигателя | S | <10 |
| Обработен зареден момент | N ·m | <20 |
| Мощност на двигателя | W | 40 (AC/DC 220V/110V) |
| Съпротивление на електрически магнит при затваряне (DC) | Ω | 130(220V)/33(110V) |
| Съпротивление на електрически магнит при затваряне (AC) | Ω | 56(220V)/10.3(110V) |
| Съпротивление на електрически магнит при отваряне (DC) | Ω | 105(220V)/33(110V) |
| Съпротивление на електрическия магнит при отваряне (AC) | Ω | 39(220V)/10.3(110V) |
| Издръжливост на механизма | Ц | 10000 |
1.Бързо и надеждно: Моторно задвижваното съхранение на енергия завършва за <10s, с моментално освобождаване на енергия, осигуряващо прецизно, бързо превключване (време на отваряне <30ms).
2. Двойна работа: Поддържа както електрическо, така и ръчно съхранение/задействане на енергия, гарантирайки работа дори при прекъсване на захранването.
3. Дълъг експлоатационен живот: Здравата механична структура осигурява до 10 000+ операции със стабилна производителност при сили на късо съединение.
4. Безопасен и стабилен: Заключващите механизми предотвратяват случайно освобождаване, докато координираното механично-електрическо управление гарантира нулева неправилна работа.
5. Ниска поддръжка: Модулният дизайн опростява подмяната на части, намалявайки времето за престой и оперативните разходи.
● Преди инсталиране проверете външния вид и частите за повреди и потвърдете, че моделът и параметрите са последователни.
● Монтирайте здраво механизма върху тялото на прекъсвача съгласно монтажния чертеж, като осигурите концентричност и плътно свързване.
● Регулирайте правилно свързващия прът, хода и крайната позиция, за да гарантирате стабилно и гъвкаво действие.
● Свържете управляващата верига правилно и тествайте функциите за ръчно съхранение на енергия, съхранение на електрическа енергия, затваряне и отваряне една по една.
● Редовно проверявайте крепежните елементи, за да предотвратите разхлабване, и поддържайте механизма чист и сух.
● Смазвайте въртящите се и триещите се части на интервали, за да осигурите гладка работа.
● Проверете състоянието на пружините, намотките, спомагателните превключватели и окабеляването за необичайно нагряване или повреда.
● Тествайте периодично действието, за да осигурите надеждно отваряне и затваряне.
● Сменете износените части навреме и поддържайте пълни записи за поддръжка.
● Предоставя се безплатно онлайн/обучение на място, което обхваща аспекти като инсталиране и пускане в експлоатация, ежедневна поддръжка и диагностика на неизправности, като помага на екипа за експлоатация и поддръжка на клиента бързо да придобие оперативни умения.
● В рамките на 12 месеца от датата на приемане и квалификация на оборудването на място. По време на гаранционния период основните компоненти, които не са повредени от човешки фактори (като двигател за съхранение на енергия, затваряща и отваряща бобина, пружина, спомагателен превключвател и др.) ще бъдат предоставени за подмяна и ремонт.
