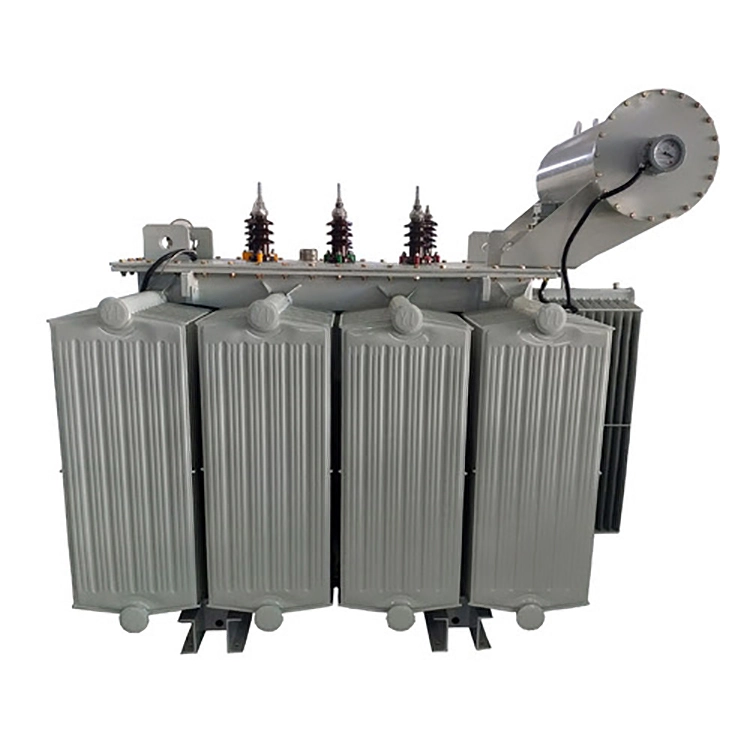

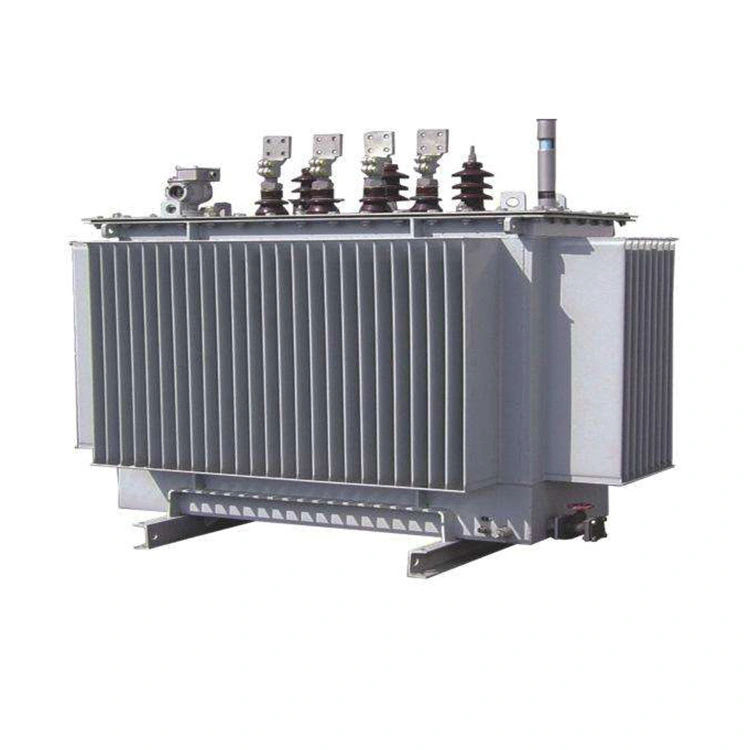

33kv 2.5 Mva маслен трансформатор с аморфна сплав

Сърцевината на 33 kv 2,5 mva маслен трансформатор от аморфна сплав със сърцевина е направена чрез навиване в затворен контур от ленти от аморфна сплав на основата на желязо. Интегрираната структура без ламинирани въздушни междини значително намалява хистерезиса и загубите от вихрови токове. В сравнение с традиционните сърцевини от силициева стомана, загубата на празен ход е значително намалена. Сърцевината на колоната и ярема са свързани заедно с лепило за епоксидно стъкло, което прави цялостната твърдост по-здрава и ефективно потиска работните вибрации и шум.

Намотките на 33 kv 2,5 mva трансформатора с потопено в масло ядро ​​от аморфна сплав използват медни проводници с висока чистота и са комбинирани с процес на многослойно изолационно покритие, подходящ за условия на високо напрежение. В комбинация с подобрената спираловидна и непрекъсната преплетена структура на навиване, той равномерно разпределя навиващото се електрическо поле, което подобрява толерантността на изолацията и устойчивостта на деформация. Страната с високо напрежение на 33kv 2,5 mva маслен трансформатор от аморфна сплав е оборудвана с ±2×2,5% зъбни колела за регулиране на напрежението без възбуждане, които могат точно да се адаптират към изискванията за регулиране на колебанията на напрежението в мрежата.

Тялото на кутията е оформено чрез цялостно заваряване на гофрирани стоманени плочи. Разчитайки на адаптивната топлообменна структура на гофрираната обвивка, тя може да постигне ефективно естествено циркулационно охлаждане на изолационното масло без необходимост от външно устройство за разсейване на топлината, подходящо за дългосрочна непрекъсната работа. 33 kv 2,5 mva потопен в масло трансформатор от аморфна сплав със сърцевина е пълен с екологично чисти минерални изолационни масла в съответствие със стандартите IEC 296, които комбинират отлична топлопроводимост и изолационни характеристики, ефективно изолиращи вътрешни компоненти под напрежение и избягвайки рисковете от повреда на изолацията.

Технически параметър:

Ключови характеристики:

1. Ултра спестяване на енергия: Използвайки ядра от аморфна сплав, загубата на празен ход е намалена с приблизително 70% до 80% в сравнение с традиционните трансформатори от силициева стоманена ламарина тип S9/S11. 33 kv 2,5 mva потопен в масло трансформатор от аморфна сплав със сърцевина е особено подходящ за дългосрочна работа в селски електрически мрежи и индустрии, където товарът не винаги е с пълен капацитет.

2. Напълно запечатан без поддръжка: Масленият резервоар приема напълно запечатана структура, за да предотврати контакта на маслото с въздух, избягвайки навлажняване и стареене на изолационното масло. 33 kv 2,5 mva маслен трансформатор със сърцевина от аморфна сплав може да постигне живот без поддръжка от 50 години и е подходящ за тежки външни среди.

3.Висока надеждност: Намотката за ниско напрежение е навита с медно фолио, докато намотката за високо напрежение е навита с медна жица. Със силна устойчивост на късо съединение и устойчивост на мълнии, структурата е компактна,
