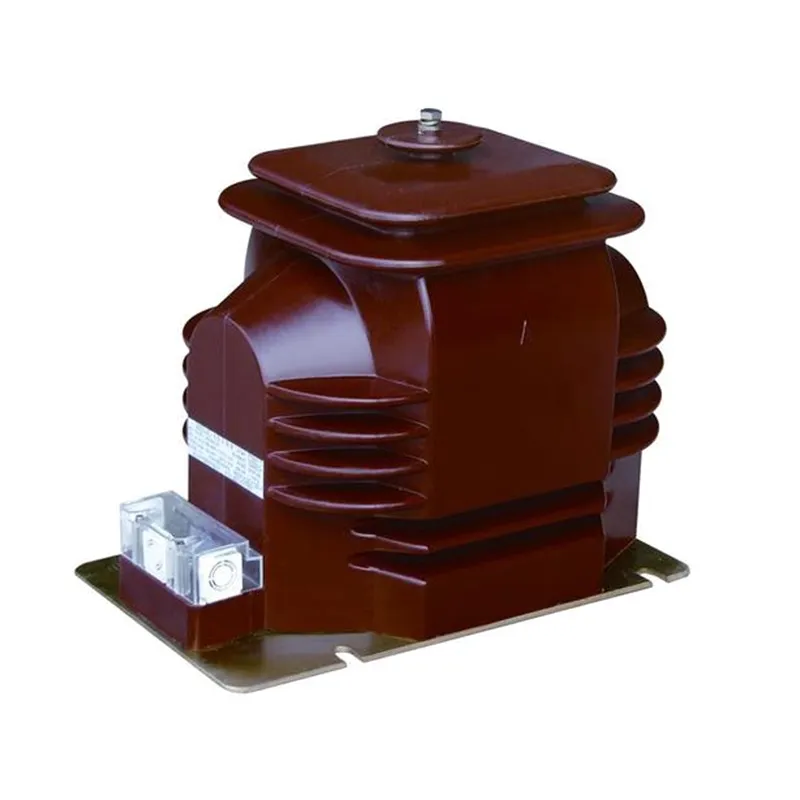

Тъй като електрическите разпределителни системи стават все по-сложни, точното измерване на напрежението и надеждната защита са по-важни от всякога. А13,8 Kv еднофазен потенциален трансформатор в подстанцияиграе критична роля в осигуряването на прецизна трансформация на напрежението за системи за измерване, мониторинг, релейна защита и автоматизация.
XiFaе специализирана в предоставянето на високо качество13,8 Kv еднофазен потенциален трансформатор в подстанциярешения, предназначени за модерни комунални мрежи, промишлени подстанции, съоръжения за възобновяема енергия и инфраструктури за електроразпределение. Тази статия изследва принципите на работа, конструкцията, предимствата, техническите спецификации, приложенията, съображенията за инсталиране и изискванията за поддръжка на тези основни компоненти на подстанцията.
Потенциален трансформатор (PT), наричан още трансформатор на напрежение (VT), е инструментален трансформатор, предназначен да понижи високи нива на първично напрежение до стандартизирани ниски вторични напрежения, подходящи за измервателни инструменти, защитни релета, SCADA системи и оборудване за наблюдение.
A 13,8 Kv еднофазен потенциален трансформатор в подстанцияспециално преобразува напреженията на захранващата система със средно напрежение около 13,8 kV в безопасни и измерими изходи като 120V, 110V или други стандартизирани стойности.
Тези трансформатори осигуряват електрическа изолация между вериги с високо напрежение и системи за управление с ниско напрежение, като същевременно поддържат висока точност на измерване.
Принципът на работа се основава на електромагнитна индукция. Когато първичната намотка е свързана към мрежата 13,8 kV, в ядрото на трансформатора се генерира магнитен поток.
Този магнитен поток индуцира пропорционално напрежение във вторичната намотка според съотношението на навивки между първичната и вторичната намотки.
Полученият сигнал с ниско напрежение може безопасно да захранва:
Чрез точно възпроизвеждане на формата на вълната на първичното напрежение, трансформаторът позволява надеждно наблюдение и защита в цялата подстанция.
Висококачествен потенциален трансформатор 13,8 kV се състои от няколко критични компонента, които осигуряват безопасност при работа и прецизност на измерването.
| Компонент | функция |
|---|---|
| Първична намотка | Свързва се директно към мрежата средно напрежение |
| Вторична намотка | Осигурява намалено изходно напрежение за инструменти |
| Магнитно ядро | Пренася ефективно магнитния поток |
| Изолационна система | Осигурява диелектрична якост и безопасност |
| Порцеланов или полимерен корпус | Защитава вътрешните компоненти от околната среда |
| Терминален монтаж | Осигурява сигурни електрически връзки |
| Заземителна структура | Подобрява оперативната безопасност |
Премиум производители като XiFa използват усъвършенствани изолационни материали и прецизни техники за навиване, за да увеличат максимално надеждността и експлоатационния живот.
Въпреки че спецификациите варират според изискванията на проекта, следните параметри обикновено се срещат в приложенията на подстанциите.
| Параметър | Типична стойност |
|---|---|
| Номинално напрежение | 13,8 kV |
| Тип фаза | Еднофазен |
| Честота | 50Hz / 60Hz |
| Вторично напрежение | 120V, 110V или персонализирани |
| Клас на точност | 0,2, 0,5, 1,0 |
| Ниво на изолация | Съгласно стандартите IEC/ANSI |
| Монтаж | На открито или на закрито |
| Метод на охлаждане | Естествено въздушно охлаждане |
| Клас на защита | Устойчив на атмосферни влияния дизайн |
Потенциалните трансформатори осигуряват високо прецизно мащабиране на напрежението, което позволява точно измерване и системен анализ.
Защитните релета разчитат на прецизни входове на напрежение, за да открият бързо и точно необичайни работни условия.
Чрез изолиране на измервателното оборудване от вериги с високо напрежение, PT значително намаляват електрическите опасности.
Непрекъснатият мониторинг на напрежението подобрява оперативната информираност и поддържа програми за превантивна поддръжка.
Висококачествените изолационни системи и издръжливите корпуси позволяват десетилетия надеждна работа.
Съвременните подстанции все повече зависят от цифрови системи за мониторинг и автоматизация, които изискват точни данни за напрежението.
Еднофазният потенциален трансформатор 13,8 kV се използва широко в много сектори.
Навсякъде, където се изисква точно измерване на напрежението и защита, тези трансформатори играят решаваща роля.
Изборът на правилния PT изисква внимателна оценка на няколко инженерни фактора.
Уверете се, че трансформаторът отговаря на номиналното системно напрежение и изискванията за изолация.
Приложенията за измерване на приходи обикновено изискват по-високи класове на точност от общите системи за мониторинг.
Изчислете общия свързан товар от измервателни уреди, релета и оборудване за наблюдение.
Вземете под внимание изискванията за влажност, ниво на замърсяване, надморска височина, температура и сеизмични изисквания.
Проверете съответствието с IEC, ANSI, IEEE и местните стандарти за комунални услуги.
Правилният монтаж е от съществено значение за постигане на дългосрочна надеждност.
Следването на тези процедури минимизира проблемите с пускането в експлоатация и подобрява дълготрайността на оборудването.
Рутинната поддръжка гарантира продължителна производителност и надеждност на системата.
| Дейност по поддръжката | Препоръчителна честота |
|---|---|
| Визуална проверка | Месечно |
| Проверка на херметичността на клемите | Тримесечно |
| Тест за съпротивление на изолацията | Ежегодно |
| Почистване на изолатори | Както се изисква |
| Термична инспекция | Ежегодно |
| Проверка на калибриране | Според стандартите за полезност |
Превантивната поддръжка значително намалява неочакваните прекъсвания и разходите за подмяна.
| Характеристика | Потенциален трансформатор (PT) | Токов трансформатор (CT) |
|---|---|---|
| Основна функция | Измерване на напрежение | Текущо измерване |
| Връзка | Паралелен | Серия |
| Изход | Намалено напрежение | Намален ток |
| Типична вторична стойност | 110V или 120V | 1А или 5А |
| Приложение | Измерване и защита | Измерване и защита |
И двата измервателни трансформатора работят заедно, за да осигурят пълно наблюдение и защита на електрическата система.
Енергийната индустрия бързо се развива към цифрови подстанции и интелигентни мрежови инфраструктури.
Бъдещите разработки включват:
Производители като XiFa продължават да инвестират в усъвършенствани трансформаторни технологии, за да поддържат тези нововъзникващи изисквания на индустрията.
Основната му цел е безопасно да намали нивата на високо напрежение до стандартизирани ниски напрежения, подходящи за измерване, отчитане и защитни устройства.
Точното измерване на напрежението гарантира надеждно таксуване, мониторинг на системата, откриване на грешки и координиране на защитата.
да Много модели са специално проектирани за външен монтаж с устойчива на атмосферни влияния изолация и корпусни системи.
При правилна поддръжка висококачествените потенциални трансформатори често осигуряват експлоатационен живот над 25 години.
IEC, ANSI, IEEE и специфичните за комуналните услуги стандарти обикновено се позовават при избора и инсталирането на потенциални трансформатори.
Комуналните услуги, промишлените заводи, съоръженията за възобновяема енергия, транспортните системи, минните операции и търговските енергийни мрежи зависят от тях.
A 13,8 Kv еднофазен потенциален трансформатор в подстанцияе основен компонент за измерване на напрежение, релейна защита, измерване на енергия и мониторинг на електроенергийната система. Способността му да осигурява точна трансформация на напрежението, като същевременно поддържа електрическа изолация, го прави незаменим за модерни подстанции и индустриални енергийни системи.
Независимо дали поддържа разпределителни мрежи за комунални услуги, проекти за възобновяема енергия или промишлени съоръжения, изборът на надежден трансформатор от опитен производител може значително да подобри оперативната безопасност, точността на измерване и надеждността на системата.
Търсите надеждно и високопроизводително решение за вашия следващ проект за подстанция?XiFaпредлага професионално проектирани потенциални трансформатори, проектирани да отговарят на взискателните международни стандарти и разнообразни изисквания за приложение.Свържете се с насднес, за да обсъдите нуждите на вашия проект, да поискате техническа поддръжка или да получите персонализирана оферта от нашия експертен екип.
