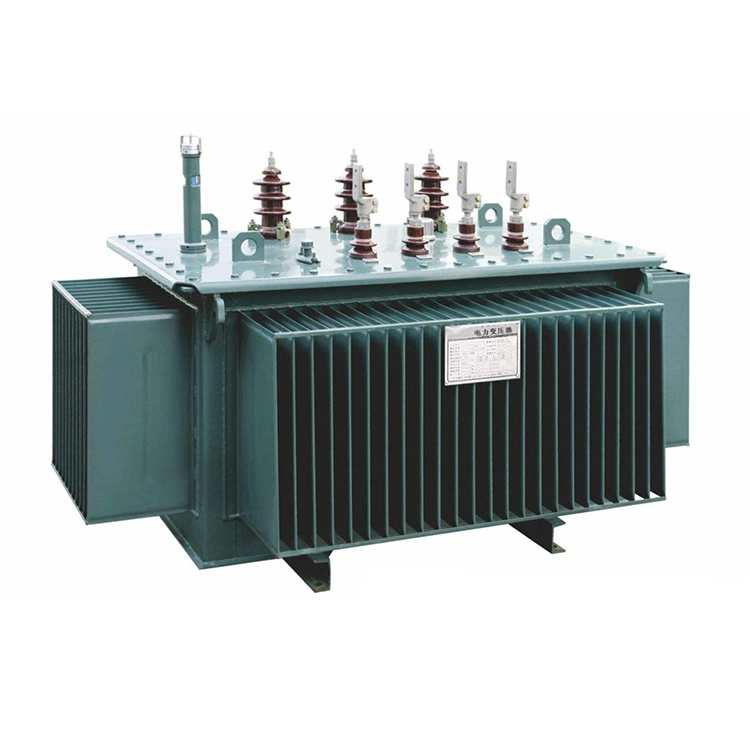

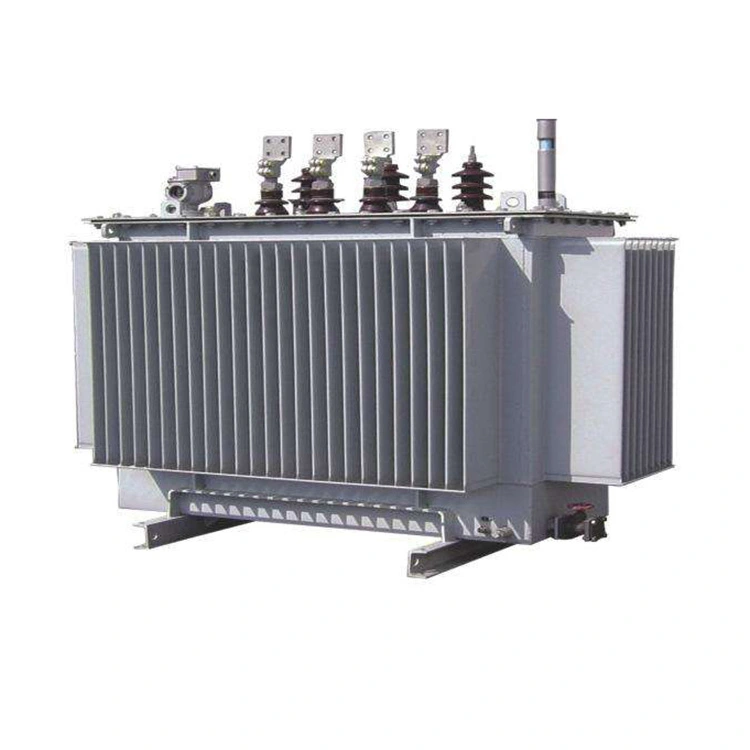

800kva маслен потопен трансформатор от аморфна сплав

800kva маслен потопен трансформатор от аморфна сплав е направен от нов тип енергоспестяващ материал. Материалът на сърцевината му‌ е направен от аморфна сплав, отличаваща се с висока магнитна пропускливост и изключително ниска загуба на хистерезис, което може значително да подобри енергийната ефективност на празен ход и отговаря на стандартите GB/T 20052 или IEC 60076.‌ И неговият метод на охлаждане‌ е потопен в масло.

Запечатаната структура на потопения в масло трансформатор от аморфна сплав 800kva е благоприятна за влагоустойчивост и устойчивост на корозия, подходяща за външни или вътрешни подстанции, с надморска височина от ≤1000m и повишаване на температурата на околната среда от ≤55K.

Най-голямото предимство‌ на този 800kva маслен трансформатор от аморфна сплав се крие в изключително ниските загуби на празен ход. Този трансформатор е приблизително 300–450 W (в сравнение със силициева стоманена ламарина, която е около 1000–1500 W), което е с 60 до 75% по-ниско от традиционните силициеви стоманени листови трансформатори. В същото време има нисък шум (≤55 до 60 dB), силен капацитет на претоварване, дълъг живот и обикновено може да се използва от 25 до 30 години. Разходите обаче са по-високи (около 20% до 40% по-скъпи от трансформатори със същата спецификация с листове от силициева стомана).

Следователно 800kva маслен трансформатор от аморфна сплав е подходящ за промишлени, търговски или сценарии за разпределение на електроенергия с високи изисквания за енергийна ефективност.

Технически параметър:

Въпрос: Защо загубата на празен ход на потопения в масло трансформатор от аморфна сплав 800kva е значително по-ниска от тази на трансформатора със същия капацитет, изработен от листове от силициева стомана?

О: Първо, дебелината на лентата от аморфна сплав е само 20 до 30 µm, което е приблизително една десета от дебелината на конвенционалните листове от силициева стомана (230 до 350 µm). Съгласно връзката, че загубата на вихров ток е пропорционална на квадрата на дебелината, загубата на вихров ток в сърцевината от 800 kVA е значително намалена. В същото време съпротивлението на аморфната сплав е около 2,5 пъти по-високо от това на силициевите стоманени листове, което допълнително отслабва загубата на циркулиращ ток, предизвикана между слоевете, когато магнитният поток се променя.

Второ, хистерезисната верига е тясна и коерцитивността е ниска. Аморфната сплав има аморфна структура без дефекти на границата на зърното и съпротивлението на обръщане на магнитния домейн е малко. Коерцитивността е само 1/3 до 1/5 от тази на силициевите стоманени листове. Това значително намалява енергията, необходима за всеки цикъл на намагнитване и значително намалява загубата на хистерезис.

Трето, дизайнът на работната плътност на магнитния поток е сравнително нисък. За потопен в масло трансформатор от аморфна сплав 800kva номиналната плътност на магнитния поток обикновено е настроена на 1,35 до 1,45T, което е по-ниско от 1,65 до 1,75T на листове от силициева стомана. Тъй като загубата на желязо е пропорционална на квадрата или по-високата степен на плътността на магнитния поток, подходящото намаляване на плътността на магнитния поток може да доведе до значително намаляване на загубата на единица маса.

Въз основа на горните механизми загубата на празен ход на трансформатор от 800kva аморфна сплав, потопен в масло, обикновено е само 30% до 40% от тази на трансформатор със същия капацитет с листове от силициева стомана от клас S13 или S14. Той е особено подходящ за сценарии за разпределение на електроенергия, където оборудването често е в условия на слабо натоварване или в режим на готовност.
