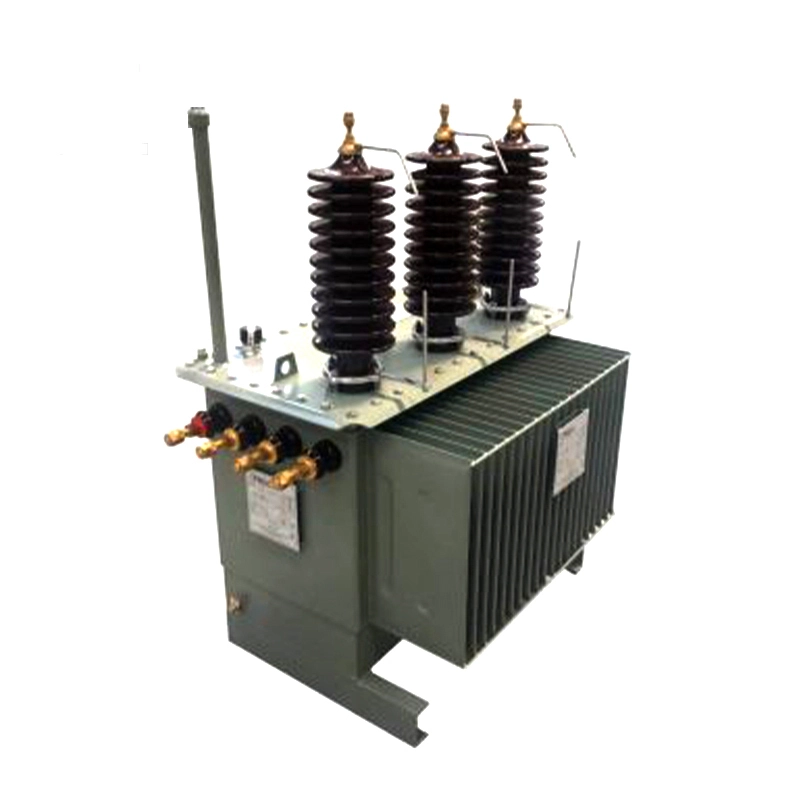

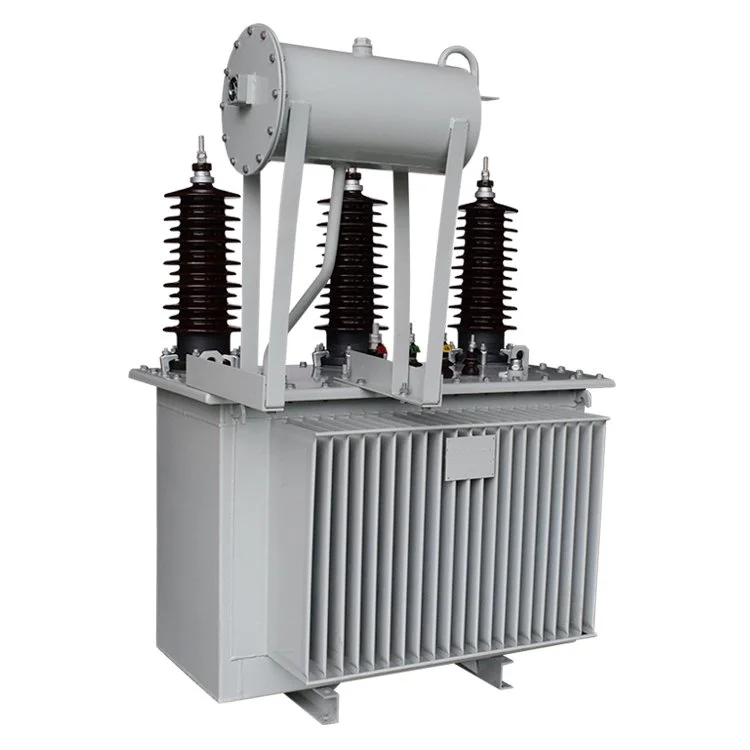

33kv 50kva Трансформатор с две намотки, потопен в масло

Инспекция и тестване преди пускане в експлоатация на маслени потопени трансформатори 33kv 50kva

1. Визуална проверка на външния вид и структурата

Трябва да се извърши цялостна визуална проверка, за да се гарантира, че масленият трансформатор с две намотки 33kv 50kva няма никакви видими повреди, деформации или течове на масло. Всички външни компоненти, включително резервоар, радиатори, втулки и устройство за освобождаване на налягането, трябва да бъдат проверени, за да се потвърди, че са в добро състояние и правилно инсталирани. Всички механични връзки трябва да бъдат проверени за плътност. В допълнение, заземителната система трябва да бъде проверена, за да се гарантира, че е правилно инсталирана и осигурява надеждно заземяване, което е от съществено значение за безопасността при работа.

2. Тест за съпротивление на изолацията

Тестът за съпротивление на изолацията е ключов метод за оценка на състоянието на изолационната система на двунамотъчния маслен трансформатор 33kv 50kva. Трябва да се използва мегаомметър за измерване на изолационното съпротивление между фаза до фаза, а също и между всяка фаза към земята. Получените стойности се сравняват с посочените от производителя референтни данни, за да се потвърди, че изолационните характеристики отговарят на изискваните стандарти.

3. Тест за коефициент на диелектрично разсейване

Тестът за диелектрични загуби, който също се нарича tan δ тест, се използва за оценка на навлизането на влага, стареенето на изолацията или възможното частично разреждане в двунамотъчния маслен трансформатор 33kv 50kva. Чрез измерване на коефициента на диелектрично разсейване състоянието на изолационните материали може да бъде оценено по-изчерпателно. Този тест обикновено се извършва заедно с теста за съпротивление на изолацията, за да се получи по-пълна оценка на здравето на изолацията.

4. Проверка на коефициента на обръщане и векторната група

Коефициентът на завъртане на трансформатора трябва да бъде проверен, за да се осигури съответствие с проектните спецификации, което включва потвърждаване на правилното съотношение между намотките на първичното напрежение и вторичното напрежение на 33kv 50kva две намотки, потопени в масло трансформатори. В същото време векторната група трябва да бъде проверена, за да се осигури правилното изместване на фазите и правилното свързване на трифазните намотки, в съответствие с изискванията на електроенергийната система.

5. Тест без натоварване

Тестът на празен ход се провежда с 33kv 50kva маслен трансформатор с две намотки, захранван от първичната страна, докато вторичната страна остава отворена. Целта е да се измери ток на празен ход и загуби на празен ход. Този тест предоставя важна информация относно качеството на сърцевината, разпределението на магнитния поток и симетрията на намотката. Той също така помага да се идентифицират възможни аномалии в магнитната верига.

6. Тест за късо съединение

По време на теста за късо съединение към намотката на първичното напрежение се прилага намалено напрежение, докато намотката на вторичното напрежение е късо съединение, което позволява измерване на импеданса на късо съединение и загубите при натоварване. Тестът предоставя ценни данни за производителността на 33kv 50kva двунамотков маслен трансформатор при условия на натоварване, което включва термично поведение, издръжливост на късо съединение и механична якост на намотките.

7. Анализ на качеството на маслото и проверка на нивото на маслото

За 33kv 50kva двунамотъчни маслени трансформатори, състоянието на изолационното масло влияе пряко върху експлоатационните характеристики и експлоатационния живот. Преди пускане в експлоатация се вземат проби от масло за лабораторен анализ, за ​​да се проверят параметри като съдържание на влага, киселинност и нива на примеси. Всички резултати трябва да отговарят на приложимите стандарти. В допълнение, нивото на маслото вътре в резервоара трябва да бъде проверено, за да се гарантира, че е в необходимия диапазон, гарантирайки ефективно охлаждане и изолация по време на работа.

В обобщение, поредица от стриктни инспекции и тестове трябва да бъдат завършени, преди 33kv 50kva маслен трансформатор с две намотки да бъде пуснат в експлоатация. Тези процедури гарантират стабилна производителност, оперативна безопасност и дългосрочна надеждност. Правилното тестване преди пускане в експлоатация не само намалява риска от потенциални повреди, но също така осигурява солидна основа за безопасна и ефективна дългосрочна работа на 33kv 50kva двунамотков маслен трансформатор.
