Резюме на статията
Избирането наВъздушен прекъсвач ACBне е само за съпоставяне на текущите оценки. За инженерите, строителите на панели, собствениците на фабрики, изпълнителите на проекти и екипите за доставки истинското предизвикателство е изборът на прекъсвач, който може да защити оборудването, да намали времето за престой, да пасне на дизайна на разпределителната уредба, да поддържа бъдещо разширяване на натоварването и да остане надежден след години работа. Тази статия обяснява как работи въздушният прекъсвач ACB, къде се използва обикновено, кои спецификации са най-важни и как купувачите могат да избегнат скъпи грешки по време на избора. Той също така въвежда практически съображения за закупуване за работаWenzhou Xifa Electrical Equipment Co., Ltd.при снабдяване с ACB решения за индустриални и търговски енергийни системи.
Съдържание
В електроразпределителна система за ниско напрежение главният прекъсвач често се третира като един артикул в списъка за доставка. Това е рискован начин да се гледа на това. Въздушният прекъсвач ACB обикновено се инсталира в критична точка на системата, като входящия панел, главния разпределителен шкаф, изходния панел на генератора, вторичната страна на трансформатора или голяма захранваща верига. След като не успее да се включи правилно, резултатът може да не е малка електрическа повреда. Това може да бъде спиране на производството, повреда на оборудването, риск от пожар или скъпа спешна поддръжка.
Много купувачи търсят ACB само по текущия рейтинг, като 630A, 1000A, 1600A, 2000A или 3200A. Текущият рейтинг има значение, разбира се, но това не е цялата история. Прекъсвачът трябва също така да съответства на нивото на късо съединение на мястото на инсталиране, изискванията за защита на товара, структурата на разпределителната уредба, работната среда и плана за поддръжка на съоръжението.
Един добър въздушен прекъсвач ACB дава на електрическата система контролиран начин за прекъсване на необичаен ток. Той защитава кабели, шини, трансформатори, генератори, двигатели и оборудване надолу по веригата. По-важното е, че дава увереност на екипите по поддръжката. Когато една система е изградена около прекъсвач със стабилно механично действие, точно изключване и ясни настройки на защитата, цялото разпределително помещение става по-лесно за управление.
Истинският въпрос при закупуване не е просто „Колко струва прекъсвачът?“ По-добрият въпрос е: „Този прекъсвач ще защити ли системата ми правилно, когато възникне повреда в най-лошия възможен момент?“

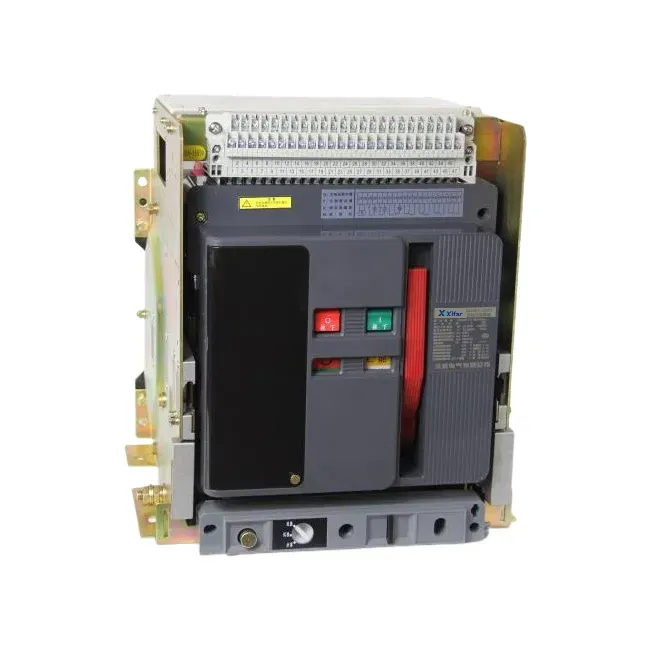

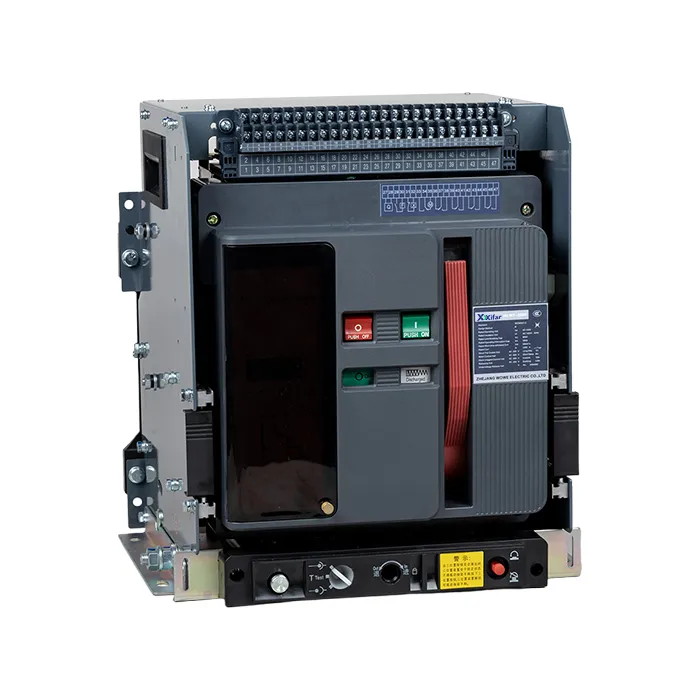

Въздушният прекъсвач ACB е превключващо и защитно устройство за ниско напрежение, което използва въздух като средство за гасене на дъгата. Когато контактите се разделят по време на прекъсване на повреда, се образува електрическа дъга. Прекъсвачът насочва и охлажда дъгата през дъговите улеи, докато токът бъде безопасно прекъснат. Този дизайн прави ACB подходящи за приложения с висок ток и ниско напрежение, където надеждността, поддръжката и регулируемата защита са важни.
При практическа употреба въздушният прекъсвач ACB може да изпълнява няколко важни функции. Може ръчно или електрически да включва и изключва веригата. Той може да се задейства автоматично, когато се появят състояния на претоварване, късо съединение, ниско напрежение или заземяване, в зависимост от конфигурацията на изключващото устройство. В много съвременни електрически системи интелигентните изключватели също поддържат измерване, комуникация, записи на грешки и регулируеми криви на защита.
В сравнение с по-малките прекъсвачи, ACB често се избира за основно ниво на разпределение на мощността, тъй като може да се справи с по-високи рамкови токове и по-силни изисквания за прекъсване при повреда. Освен това е по-лесно да се проверява и поддържа в големи електрически шкафове, особено когато се използва изтеглящ се дизайн. За съоръжения, които не могат да си позволят дълъг престой, тази поддръжка не е малко предимство.
Купувачите рядко се борят, защото не могат да намерят въздушен прекъсвач ACB. Те се борят, защото твърде много модели изглеждат подобни на хартия. Ниската цена може да изглежда привлекателна в началото, но грешният избор може да доведе до несъответствие, забавяне на инсталацията, прегряване, неприятно изключване, лоша селективност или трудна поддръжка след продажбата.
За строителите на панели съвместимостта на размерите често е основна грижа. Прекъсвач, който не отговаря на дизайна на шкафа, може да повлияе на оформлението на шините, отварянето на вратата, позицията на ръкохватката за работа и пространството за поддръжка. За фабричните потребители най-голямата грижа обикновено е стабилната работа. Те се нуждаят от прекъсвач, който се задейства, когато трябва, остава затворен, когато системата е изправна, и може да бъде обслужван без ненужно прекъсване.
За изпълнителите скоростта на доставка и документацията също са важни. Проектът може да изисква снимки на продукти, чертежи, диаграми на окабеляване, протоколи от тестове, сертификати, подробности за табелката и информация за опаковката преди изпращане. Ако доставчикът не може да отговори ясно, графикът на проекта може да пострада.
| Загриженост на купувача | Защо има значение | Какво да потвърдите преди поръчка |
|---|---|---|
| Несъответствие на текущата оценка | Прекъсвачът с по-малък размер може да прегрее или да се изключва твърде често, докато прекъсвачът с голям размер може да намали точността на защитата. | Номинален ток, размер на рамката, тип натоварване, допустимо бъдещо разширение. |
| Недостатъчна способност за прекъсване | Прекъсвачът може да не прекъсне безопасно висок ток на повреда в точката на инсталиране. | Icu, Ics, изчисляване на късо съединение на обекта, трансформаторна мощност. |
| Грешна инсталационна структура | Прекъсвачът може да не пасва на разпределителното устройство или да е неудобен за поддръжка. | Фиксиран тип или изтеглящ се тип, размери, изрез на панела, свързване на шина. |
| Неточна настройка на защитата | Лошата координация може да причини ненужни изключвания или неуспешно изолиране на правилната зона на повреда. | Тип на изключващия блок, дългосрочно закъснение, кратковременно закъснение, моментни настройки и настройки за повреда на земята. |
| Слаба техническа поддръжка | Купувачите може да се сблъскат със закъснения по време на инсталиране, тестване или пускане в експлоатация. | Скорост на реакция на доставчика, чертежи, ръководства, поддръжка на окабеляване, следпродажбено обслужване. |
Изборът на професионален въздушен прекъсвач ACB започва с електрическата система, а не със страницата на каталога. Преди да потвърдят модела, купувачите трябва да съберат основна информация за проекта, включително номинално напрежение, номинален ток, честота, брой полюси, ниво на късо съединение, тип шкаф, метод на работа, изисквания за защита и комуникационни нужди.
Номиналният ток обикновено е първият параметър, който купувачите споменават. Обаче номиналната работна способност за прекъсване на късо съединение е също толкова важна. Прекъсвач с висок краен капацитет на прекъсване, но по-нисък експлоатационен капацитет на прекъсване може да не е най-добрият избор за взискателни индустриални системи. За критични натоварвания купувачите трябва да обърнат внимание на стойностите на Icu и Ics.
Устройството за пътуване заслужава специално внимание. Един основен защитен модул може да е достатъчен за обикновен разпределителен панел, докато модерна фабрика, център за данни, търговска сграда или проект за възобновяема енергия може да изисква по-усъвършенствани функции за защита и наблюдение. Регулируемите настройки могат да помогнат за подобряване на селективността между устройствата нагоре и надолу по веригата.
Практически съвет за екипите за снабдяване: когато поискате оферта, изпратете на доставчика заедно чертежа на панела, системното напрежение, номиналния ток, номера на полюсите, необходимата мощност на прекъсване, типа на инсталацията и списъка с аксесоари. Това намалява комуникацията напред-назад и избягва грешки в модела.
Купувачите често сравняват ACB с MCCB и VCB. Разликата не е в това кой е универсално по-добър. Зависи от нивото на напрежение, обхвата на тока, позицията на инсталиране, изискването за защита, очакванията за поддръжка и бюджета.

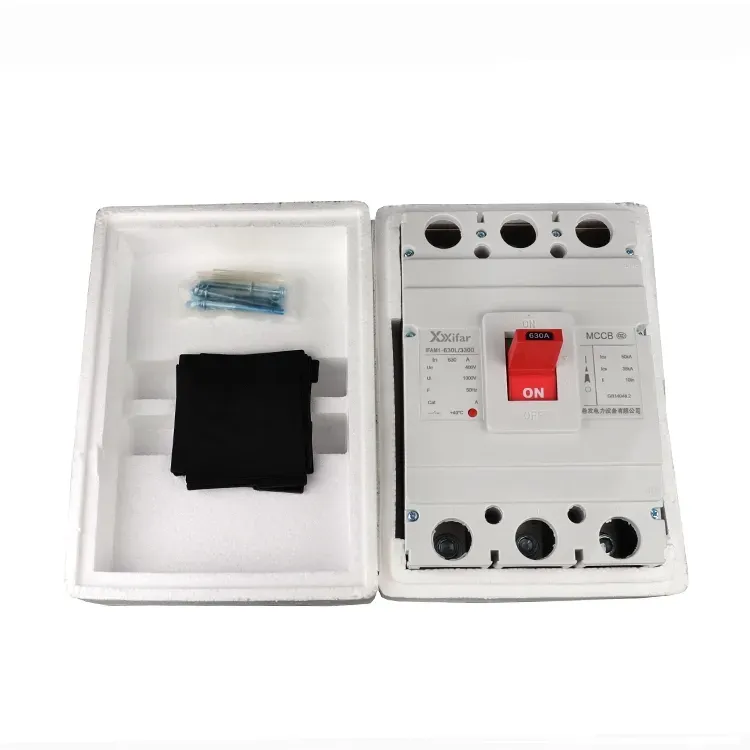

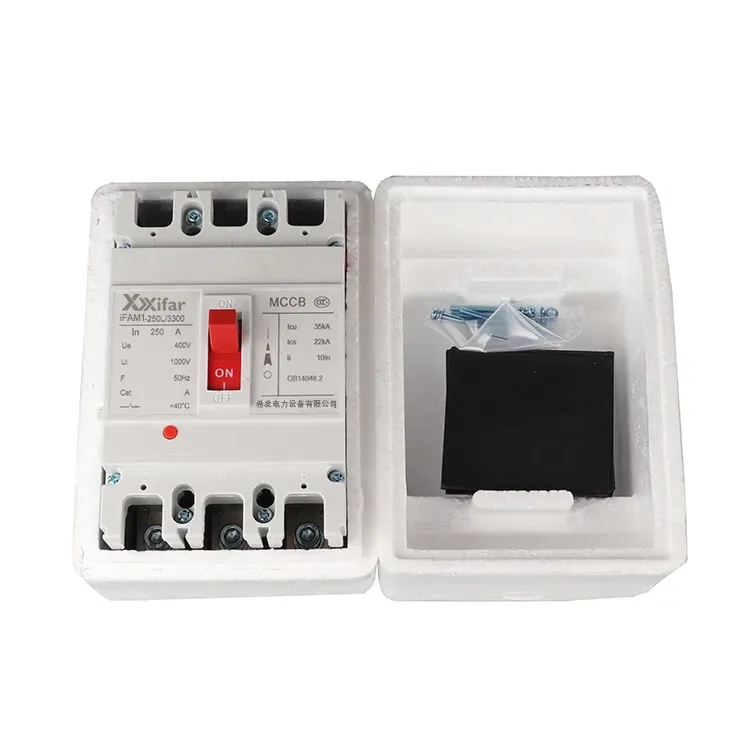

Автоматичният прекъсвач с формован корпус се използва широко за захранващи вериги с по-нисък ток, машинни панели и приложения за компактно разпределение. Той е икономичен, компактен и лесен за инсталиране. Въпреки това, когато системният ток стане по-висок и изискванията за защита станат по-напреднали, въздушният прекъсвач ACB става по-подходящ.
Вакуумният прекъсвач обикновено се използва в системи със средно напрежение. Гасенето на дъгата се извършва във вакуумен прекъсвач, който е различен от структурата на дъговия улей на ACB. С прости думи, ACB обикновено се избират за основно разпределение на ниско напрежение, докато VCB се избират за разпределение на средно напрежение.
| Тип прекъсвач | Общо ниво на напрежение | Типична употреба | Основно предимство |
|---|---|---|---|
| Въздушен прекъсвач ACB | Разпределение на мощност ниско напрежение | Главен входящ панел, голямо захранващо устройство, изход на генератор, вторична страна на трансформатора | Висок капацитет на тока, регулируема защита, удобна поддръжка, интелигентни опции |
| Автоматичен прекъсвач с лят корпус MCCB | Разпределение на ниско напрежение | Разклонителни вериги, по-малки захранващи устройства, машинни панели | Компактен размер, икономичен разход, лесен монтаж |
| Вакуумен прекъсвач VCB | Разпределение на средно напрежение | Подстанции, КРУ средно напрежение, промишлени електрически мрежи | Силно гасене на дъгата във вакуум, подходящо за прекъсване на средно напрежение |
Въздушен прекъсвач ACB често се използва навсякъде, където разпределението на ниско напрежение се нуждае от силна защита и надеждно превключване. Появява се в промишлени предприятия, търговски сгради, центрове за данни, електроразпределителни помещения, болници, летища, железопътни транзитни съоръжения, пречиствателни станции, минни проекти и системи за възобновяема енергия.
В производствените предприятия ACB може да защити главната входяща линия на цеха. В търговска сграда той може да служи като главен прекъсвач в таблото за ниско напрежение. В център за данни това може да помогне за защитата на критични захранващи пътища, където престоят е изключително скъп. В станциите за възобновяема енергия ACB могат да се използват в разпределителни шкафове за ниско напрежение, свързани с трансформатори, инвертори или спомагателни системи.
Общата точка във всички тези приложения е проста: системата се нуждае от надеждно устройство на ключова защитна позиция. Когато електрическият товар е голям, токът на повреда е сериозен и работната среда не може да толерира повтарящи се повреди, правилно избраният въздушен прекъсвач ACB се превръща в необходима инвестиция, а не в допълнителен компонент.
Един надежден доставчик трябва да прави повече от продажба на къртач. Доставчикът трябва да разбира условията на труд зад поръчката. За купувачи, които не са специалисти по електротехника, това има още по-голямо значение. Ясната техническа комуникация може да предотврати грешен избор на модел преди началото на производството.
Wenzhou Xifa Electrical Equipment Co., Ltd. доставя електрически продукти за приложения за електроразпределение, включително решения за въздушен прекъсвач ACB за системи с ниско напрежение. За купувачите стойността не е само в самия продукт, но и в препоръката на модела, производствените възможности, опциите за персонализиране, фабричното тестване и комуникационната поддръжка преди и след доставката.
Когато оценяват доставчик, купувачите трябва да задават практически въпроси. Може ли доставчикът да предостави технически чертежи? Могат ли да препоръчат правилния ток и капацитет на прекъсване въз основа на информацията за проекта? Могат ли да поддържат структури от фиксиран тип и разтегателен тип? Могат ли да осигурят аксесоари като двигателни оператори, шунтови освобождавания, освобождавания на ниско напрежение, спомагателни контакти и интелигентни изключватели? Могат ли да отговорят бързо, когато инсталаторът има въпроси?
| Точка за оценка на доставчика | Какво трябва да търси купувачът |
|---|---|
| Продуктова гама | Множество номинални стойности на тока, опции за полюси, режими на работа и конфигурации на аксесоари. |
| Техническа поддръжка | Ясна комуникация относно избора, чертежите, окабеляването, монтажа и пускането в експлоатация. |
| Контрол на качеството | Рутинна фабрична проверка, проверки на механичната работа, проверки на изолацията и проверка на ефективността на изключване. |
| Възможност за персонализиране | Поддръжка за специфични за проекта изисквания, съвпадение на шкафове, аксесоари и нужди от опаковки. |
| Координиране на доставката | Разумно време за доставка, опаковане за износ, документи за доставка и отзивчиви актуализации на поръчките. |
Дори висококачественият въздушен прекъсвач ACB се нуждае от правилен монтаж и периодична проверка. Електрическото защитно оборудване работи при механични, термични и електрически натоварвания. Прах, влага, разхлабени връзки, остаряла грес, износване на контактите и лоши условия на работа могат да намалят надеждността в дългосрочен план.
Планът за поддръжка не трябва да бъде сложен, но трябва да бъде последователен. Операторите трябва да поддържат разпределителната уредба чиста и суха, да проверяват за необичайно нагряване, да проверяват плътността на връзките, да проверяват работния механизъм и да преглеждат записите за пътувания, когато има такива. За изтеглящ се ACB механизъм трябва да се използва правилно, за да се избегнат механични повреди.
В много случаи повредата на прекъсвача не е внезапна. Има предупредителни знаци, като необичаен шум, миризма на изгоряло, видимо обезцветяване, нестабилно затваряне, често неприятно изключване или необичайно повишаване на температурата на клемите. Пренебрегването на тези признаци може да превърне проблем с поддръжката, който може да се управлява, в сериозна електрическа авария.
Основната цел на ACB с въздушен прекъсвач е да защитава електроразпределителните системи с ниско напрежение от претоварване, късо съединение, заземяване и други необичайни електрически условия. Той също така позволява на операторите да превключват безопасно големи вериги по време на нормална работа или поддръжка.
Въздушният прекъсвач ACB се използва главно в разпределителни системи за ниско напрежение. За приложения със средно напрежение вакуумният прекъсвач VCB обикновено е по-подходящ избор. Купувачите трябва да потвърдят системното напрежение, преди да изберат типа прекъсвач.
ACB с фиксиран тип често са по-компактни и икономични. Изтеглящият тип ACB са по-лесни за проверка, подмяна и поддръжка без основно разглобяване на шкафа. За важни енергийни системи, където скоростта на поддръжка има значение, често се предпочита изтеглящият тип.
Ако системата изисква регулируема защита, текущ дисплей, записи на грешки, комуникация или по-добра координация с други защитни устройства, интелигентното устройство за изключване е практичен избор. За по-прости системи може да е достатъчно основно устройство за задействане.
Номиналният ток трябва да бъде избран според действителния ток на натоварване, капацитета на трансформатора, размера на кабела, температурните условия и бъдещия план за разширение. Не трябва да се избира само чрез отгатване или копиране на номер на стар модел.
Изключвателната способност показва дали прекъсвачът може безопасно да прекъсне висок ток на късо съединение. Ако избраният прекъсвач има недостатъчна мощност на прекъсване, той може да се повреди по време на сериозна повреда. Това е един от най-важните параметри за безопасност при избора на ACB.
да В зависимост от нуждите на проекта, купувачите могат да поискат различни номинални стойности на тока, номера на полюсите, режими на работа, инсталационни структури, задействащи устройства, аксесоари и изисквания за опаковане. Най-добре е да предоставите подробности за проекта преди оферта.
Трябва да предоставите номинално напрежение, номинален ток, номер на полюсите, капацитет на прекъсване, тип инсталация, режим на работа, изисквания към устройството за задействане, списък с аксесоари, количество, местоназначение на проекта и всички чертежи на шкафа, ако има такива. Това помага на доставчика да препоръча по-точно правилния въздушен прекъсвач ACB.
Изборът на въздушен прекъсвач ACB е решение, което засяга безопасността на системата, ефективността на поддръжката и дългосрочните експлоатационни разходи. Добре подбраният прекъсвач помага за защитата на ценното оборудване, намалява непланираните престои и дава на вашия електрически екип повече увереност при управление на критични разпределителни системи.
Ако планирате проект за разпределение на ниско напрежение, надграждане на разпределителна уредба, снабдяване с ACB за сглобяване на панели или сравняване на модели за индустриално съоръжение, Wenzhou Xifa Electrical Equipment Co., Ltd. може да ви помогне да прегледате ключовите точки за избор и да предоставите подходящи продуктови опции въз основа на вашето приложение.
За избор на модел, технически подробности, поддръжка на оферти или персонализирани изисквания за ACB на въздушен прекъсвач, молясвържете се с насднес и споделете спецификациите на вашия проект. Нашият екип ще ви помогне да намерите практично, безопасно и рентабилно решение за вашата електроразпределителна система.
