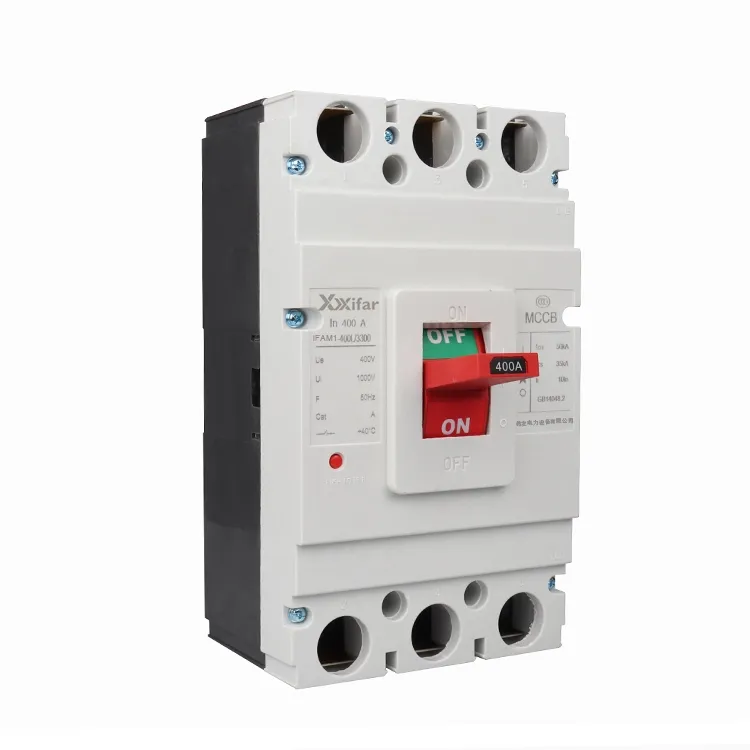

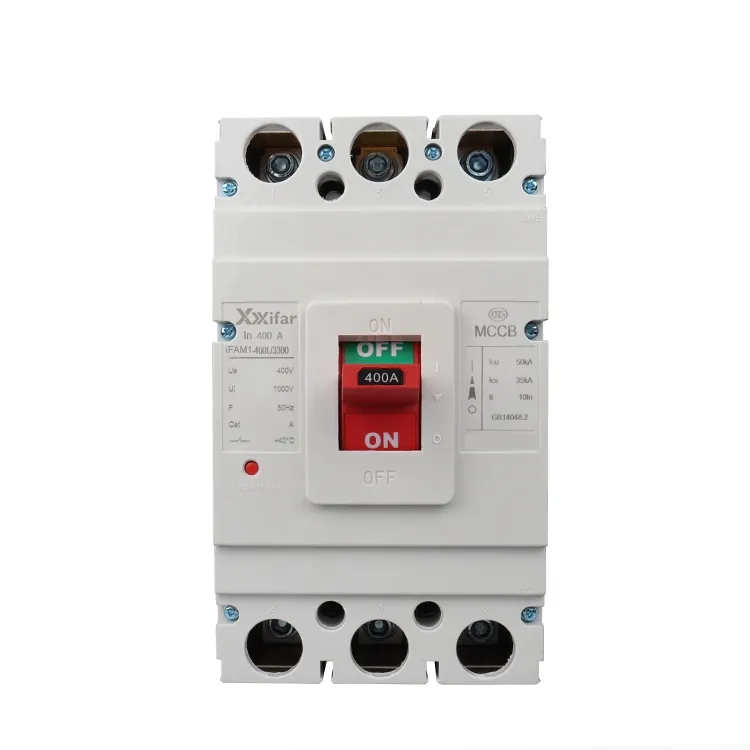

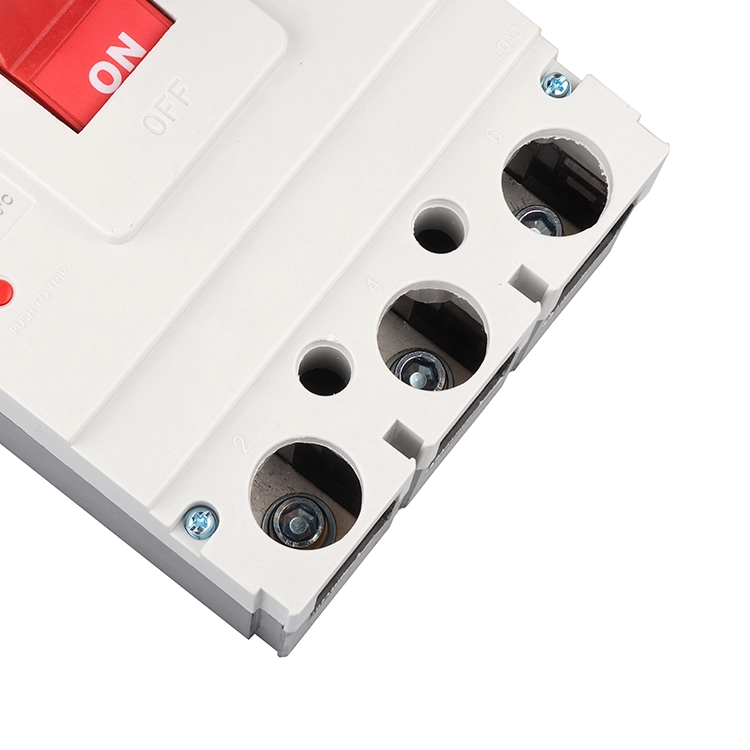

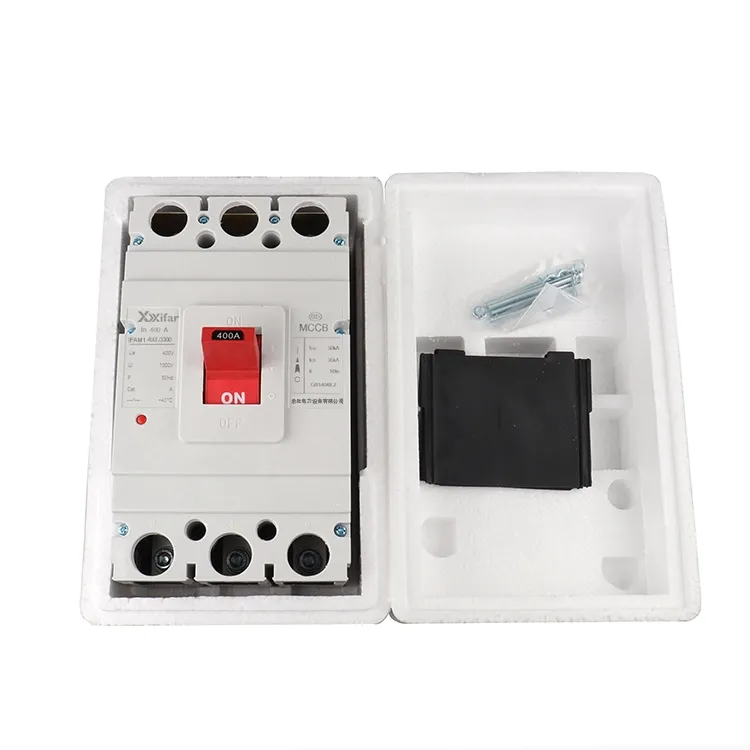

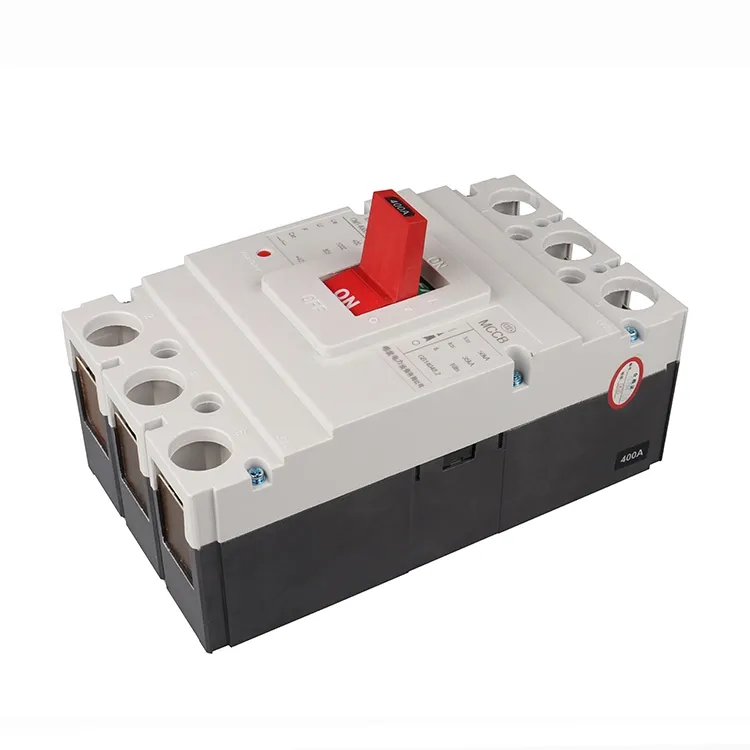

400a 3p Mccb превключвател с формована кутия

Превключвател с лят корпус 400a 3p mccb е вид прекъсвач с формован изолационен корпус и въздушна изолация. Обикновено се инсталира и прилага в разпределителни системи за ниско напрежение, за да прекъсва или изолира както нормалните токове, така и токовете на повреда в рамките на номиналния диапазон, което помага за защита на кабелите и електрическото оборудване. Обичайните методи за изключване за A 400a 3p mccb затворен превключвател с лят корпус включват само магнитни, термомагнитни и електронни изключватели.

Само магнитното пътуване работи само при условия на късо съединение. С други думи, превключвателят 400a 3p mccb със затворен лят корпус се изключва само когато възникне повреда като късо съединение. Този тип често се използва в нагревателни вериги или във вериги на двигатели, където вече е осигурена отделна защита от претоварване.

Термомагнитните изключватели реагират както на късо съединение, така и на продължително свръхток. Ако токът надвиши 400A за определен период от време или възникне късо съединение, превключвателят 400a 3p mccb в затворена лята кутия ще се задейства. Тъй като съчетава два защитни механизма, понякога се нарича комбинирано или двойно изключване на превключвател с лят корпус 400a 3p mccb, който обикновено се прилага при общо разпределение на енергия.

Електронните задействащи устройства представляват по-модерно и зряло решение. С този тип могат да се регулират параметри като магнитно улавяне, термични настройки и закъснение на изключване, което прави превключвателя с лят корпус 400a 3p mccb подходящ за по-широк диапазон от приложения. Тази допълнителна гъвкавост обаче обикновено идва с по-висока цена.

В допълнение към тези типове има автоматични прекъсвачи с формован корпус, специално проектирани за защита на двигателя. За такива приложения настройката на магнитното задействане обикновено е по-висока, което е повече от десет пъти над номиналния ток, така че прекъсвачът с формован корпус да може да издържи на високия пусков ток по време на стартиране на двигателя, без да се задейства ненужно, като същевременно осигурява защита при условия на повреда.

400a 3p mccb затворена лята кутия превключвател параметър:

Функции на 400a 3p mccb превключвател с лят корпус Аксесоари

Аксесоарите разширяват и допълват основните функции на превключвател 400a 3p mccb със затворен лят корпус. Те добавят опции за контрол и подобряват функциите за защита, за да ги направят неразделна част от устройството. Обичайните аксесоари на 400a 3p mccb затворен превключвател с лят корпус включват спомагателни контакти, алармени контакти, шунтови изключватели, освобождавания на ниско напрежение, двигателни оператори и външни въртящи се дръжки.

1) Спомагателни контакти

Помощните контакти се използват главно за индикация дали превключвателят 400a 3p mccb в затворена формована кутия е отворен или затворен, но те не показват дали е възникнала грешка. Те са свързани към управляващата верига. За автоматични прекъсвачи с формован корпус, размер на рамката от 400 A и повече, се предлагат конфигурации от два нормално отворени и два нормално затворени контакта с топлинен ток от около 6 A. Размер на рамката от 100 A обикновено използва един превключващ контакт за прекъсване, докато 225 A и 250 A и за приемане на мостова контактна структура с конвенционален термичен ток от около 3 A.

2) Алармени контакти

Алармените контакти са проектирани да сигнализират, когато превключвателят 400a 3p mccb със затворен лят корпус се задейства автоматично поради неизправности като претоварване, късо съединение или ниско напрежение. Техният работен ток обикновено е AC 380 V при 0,3 A или DC 220 V при 0,15 A, но обикновено не надвишава 1 A. Термичният ток обаче обикновено попада в диапазона от 1 до 2,5 A.

3) Блок за шунт

Паралелният изключвател позволява дистанционното отваряне на превключвателя 400a 3p mccb със затворен лят корпус. Неговото работно напрежение може да бъде независимо от напрежението на главната верига. Предназначен е за кратко време на работа и времето за зареждане на бобината обикновено не трябва да надвишава една секунда, в противен случай бобината може да се повреди.

За да се предотврати изгарянето на намотката, микропревключвател е свързан последователно с шунтовата намотка. Когато бобината е захранена, арматурата се привлича, което кара микропревключвателя да се промени от нормално затворено в нормално отворено състояние. Това прекъсва управляващата верига, така че дори ако бутонът се задържи натиснат, бобината няма да остане под напрежение. Този дизайн ефективно предпазва намотката от прегряване. След като превключвателят 400a 3p mccb в затворена формована кутия се нулира и затвори отново, микропревключвателят се връща в нормално затворено положение. Изключвателите се предлагат в различни управляващи напрежения и честоти, за да отговарят на различни приложения.

4) Под освобождаване на напрежението

Освобождаващото устройство за ниско напрежение се използва за защита на вериги и захранващо оборудване от условия на ниско напрежение. Неговата намотка е свързана към страната на захранването на прекъсвача с формован корпус и прекъсвачът може да бъде затворен само когато намотката е под напрежение. Ако напрежението е твърде ниско, 400a 3p mccb превключвател с лят корпус не може да бъде затворен. Важно е да се гарантира, че напрежението на системата съответства на номиналното напрежение на освобождаването на ниско напрежение. Работният обхват обикновено е между 70% и 35% от номиналното напрежение. Тези устройства също се предлагат в различни номинални напрежения и честоти за различни приложения.

5) Механизъм на моторния задвижващ механизъм

Моторните оператори се използват за автоматично и дистанционно затваряне и отваряне на прекъсвачи. Има два основни типа, които са моторно задвижвани и електромагнитни. Моторно задвижваните механизми обикновено се използват за автоматични прекъсвачи с лят корпус MCCB с размер на рамката 400A и повече, докато електромагнитните оператори са по-подходящи за MCCBs с номинал 225A и по-малко.
