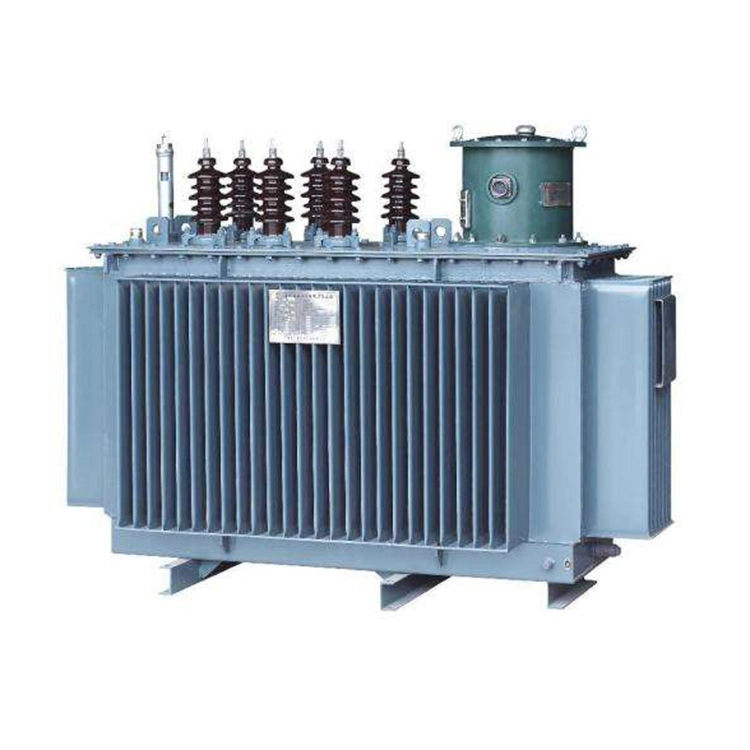

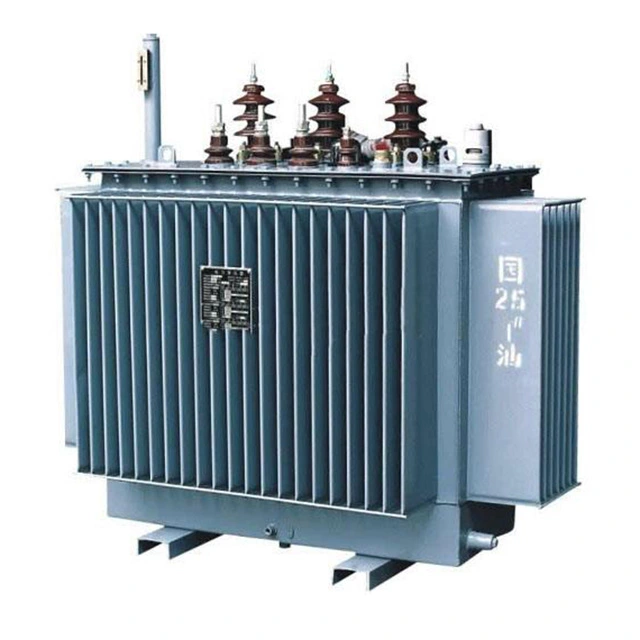

10 Kv 500kva монтиран на стълб разпределителен трансформатор е трифазен, потопен в масло външен тип трансформатор, монтиран директно върху стълбове за понижаване на 10 kV средно напрежение до 400 V ниско напрежение (линия към линия) за жилищно, търговско и леко промишлено електроразпределение. Той се отличава с компактен дизайн, напълно запечатан резервоар, ниски загуби, нисък шум и минимална поддръжка, съвместим със стандартите IEC 60076 и GB/T 1094.
Създаден за издръжливост и ефективност, 10kV 500kVA монтиран на стълб разпределителен трансформатор приема компактен, спестяващ място дизайн, който елиминира нуждата от специални подстанции, значително намалявайки разходите за гражданско строителство и монтаж. Напълно запечатаната структура на гофрирания резервоар предотвратява изтичане на масло и навлизане на влага, като осигурява работа без поддръжка и експлоатационен живот от над 20 години при нормални условия.
Проектиран със сърцевина от силициева стомана с ниски загуби клас S11 и медни намотки с висока проводимост, 10 kV 500 kVA монтиран на стълб разпределителен трансформатор може да постигне ниски загуби на празен ход и натоварване, което е благоприятно за намаляване на оперативната консумация на енергия и дългосрочните разходи за комунални услуги. Нивото му на шум се контролира под 55 dB, което го прави екологично чист за жилищни райони.
| Елемент | Спецификация |
| Номинален капацитет | 500 kVA |
| Първично напрежение | 10 kV (±5% кран на изключена верига) |
| Вторично напрежение | 0,4 kV (400 V) |
| Фаза/Честота | 3-фазен, 50 Hz |
| Векторна група | Dyn11(стандартен)/Yyn0 |
| Метод на охлаждане | ONAN (масло, естествен въздух, естествен) |
| Ниво на изолация | HV:Li75/Ac28;LV:Ac3 |
| Загуба без натоварване | ≤680 W (S11)/≤580 W (S13) |
| Загуба на натоварване (75°℃) | ≤5150 W (Dyn11) |
| Импеданс на късо съединение | 4%-4,5% (стандартно) |
10 kV 500 kVA монтиран на стълб разпределителен трансформатор е проектиран за директен монтаж върху бетонни или стоманени стълбове, спестявайки необходимостта от земно пространство. Неговата оптимизирана компактна конфигурация и намаленото тегло опростяват транспортирането и монтажа на място, като значително намаляват разходите за гражданско инженерство и строителство за проекти за дистрибуция. Дизайнът е проектиран така, че да издържа на механичните натоварвания при монтаж на стълб, осигурявайки дълготрайна безопасност дори при натоварвания от вятър и вибрации.
Оборудван с технология за сърцевина с ниски загуби от серия S11, 10 kV 500 kVA монтиран на стълб разпределителен трансформатор осигурява 10–20% по-ниски загуби на празен ход и натоварване в сравнение с конвенционалните модели. Чрез използване на студено валцувани сърцевини от силициева стомана и прецизно навити медни намотки, той минимизира загубата на енергия по време на работа както при пълно, така и при частично натоварване. Това води до намалени оперативни разходи, по-ниски въглеродни емисии и подобрена обща ефективност.
Напълно запечатаният, заварен дизайн на резервоара предотвратява изтичане на масло, проникване на влага и замърсяване от прах или отломки. Това елиминира необходимостта от рутинна поддръжка, осигурявайки постоянна производителност и експлоатационен живот от над 20 години при нормални работни условия. Гофрираният резервоар за съхранение също служи като интегрирана охладителна система, която може ефективно да разсейва топлината и да осигурява напълно затворена среда за трансформаторното масло.
Създаден с висока механична якост на късо съединение, 10 kV 500 kVA монтиран на стълб разпределителен трансформатор е проектиран да издържа на токове на повреда без деформация или повреда. Неговият дизайн с нисък шум, контролиран под 55 dB, осигурява минимално въздействие върху околната среда в жилищни и градски райони. Отличната термична стабилност и широкият работен температурен диапазон (-25°C до +40°C) го правят подходящ за различни външни условия, включително висока влажност, силен дъжд и екстремни температурни колебания.
1. Градски и селски разпределителни мрежи.
2. Жилищни райони, търговски райони, малки фабрики.
3. Системи за възобновяема енергия.
