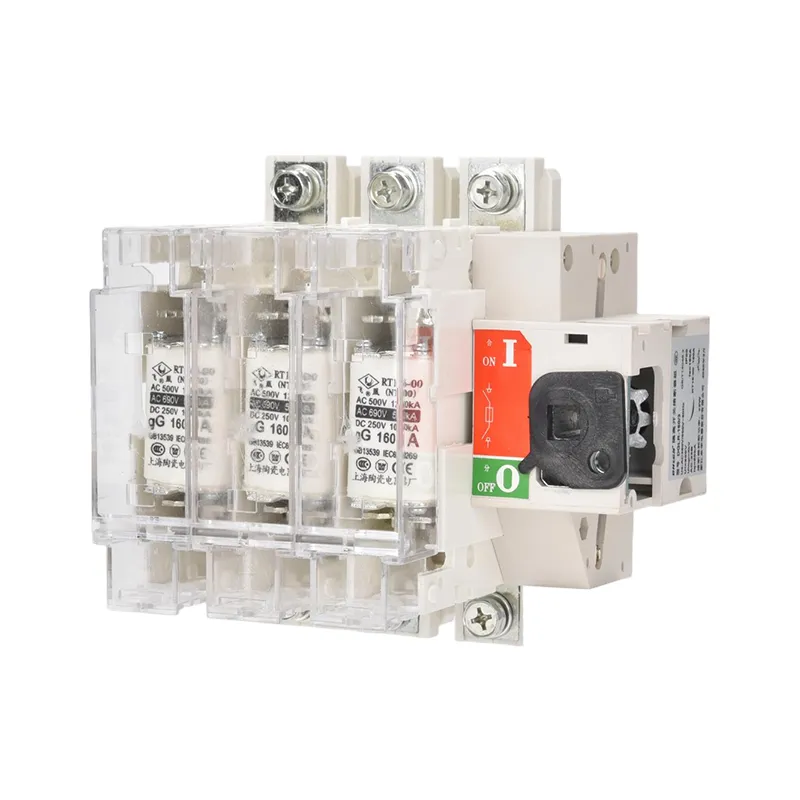

Резюме на статията:Изборът на променливотоков трифазен изолационен превключвател с предпазители изисква внимателно обмисляне на номиналния ток, съвместимостта на предпазителите, конфигурацията на полюсите, монтажните размери и защитата от късо съединение. Wenzhou Xifa Electrical Equipment Co., Ltd. предоставя компоненти за електроразпределение за трансформаторни възли, електрически табла и промишлени енергийни системи. Това ръководство обяснява основните фактори, които купувачите трябва да проверят, преди да изберат подходящ модел.
Когато избираме променливотоков трифазен изолационен превключвател с предпазители, първо вземаме предвид оборудването, което ще обслужва, и работните условия на веригата. Приложения като разпределителни шкафове, трансформаторни модули и промишлени енергийни системи може да изискват различни номинални стойности на тока, монтажни условия и характеристики на защита.
Преди да сравнят моделите, купувачите трябва да потвърдят напрежението на системата, очаквания работен ток, характеристиките на натоварването, наличния ток на късо съединение, инсталационната среда и необходимата конфигурация на полюсите.
Например, изолатор на предпазител, монтиран от страната с ниско напрежение на разпределителен трансформатор, трябва да отговаря на номиналната стойност на веригата и защитната схема на целия комплект. Избирането на модел само въз основа на текущия рейтинг може да доведе до проблеми със съвместимостта по време на инсталиране или работа.
Прегледайте наличносттаle конфигурации on на AC Три Phase Изолатор на предпазители Sвещица beпреди финализиране на спецификациите.
Токът на рамката и номиналният ток на предпазителя описват различни характеристики. Рамка current идентies tтоковият клас на превключвателя, докато номиналният ток на предпазителя се отнася до номиналния рейтинг на инсталирания предпазител. Предпазителят трябва да е съвместим с превключвателя и подходящ за защита на действителната верига.
Съгласно доставените продуктови спецификации от Wenzhou Xifa Electrical Equipment Co., Ltd., наличните номинални стойности на тока на рамката варират от 63 A до 630 A.
| Ток на рамката | Изброени номинални стойности на предпазителите | Размер на предпазителя |
|---|---|---|
| 63 А | 10, 20, 30, 40, 50, 63 А | 00C |
| 160 А | 63, 80, 100, 125, 160 A | 0 |
| 250 А | 160 A; 200, 250 А | 0; 1 |
| 400 А | 300, 315, 400 А | 2 |
| 630 А | 400, 500, 630 А | 3 |
Забележка: Тези стойности обобщават предоставените параметри на продукта. Потвърдете съвместимия тип предпазител и точната стойност за избрания модел, преди да поръчате.
Предпазителят трябва да бъде избран според натоварването, тока на проводника и необходимата координация на защитата. Моторните вериги и трансформаторните вериги могат да имат различни начални токове и характеристики на повреда, така че една и съща номинална стойност на предпазителя не е подходяща за всяко приложение.
AC трифазен изолационен превключвател с предпазител съчетава изолация на веригата с базирана на предпазител защита от свръхток. Купувачите трябва да оценят тези функции отделно, за да се уверят, че устройството отговаря на изискванията на инсталацията.
Предпазителят сам по себе си не определя характеристиките на късо съединение на целия комплект. Превключвателят, предпазителят, проводниците и защитното оборудване нагоре по веригата трябва да бъдат координирани според техните номинални възможности. Изолацията при поддръжка също трябва да следва приложимите процедури за електрическа безопасност.
След проверка на електрическата съвместимост, купувачите трябва да проверят конфигурацията на стълбовете, разположението на монтажа, общите размери и пространството за свързване. Доставената информация за продукта включва триполюсни и четириполюсни конфигурации, както и опции за монтаж отпред и отстрани за приложимите модели.
| Елемент за избор | Какво да проверите | Защо има значение |
|---|---|---|
| Конфигурация на стълб | Триполюсен или четириполюсен модел | Съвпада с изискванията за изолация на веригата и неутралата. |
| Подреждане на монтажа | Монтаж отпред или отстрани | Осигурява съвместимост с оформлението на панела. |
| Размери | Ширина, височина, дълбочина и позиции на монтажните отвори | Предотвратява смущения в окабеляването и съседните компоненти. |
| Връзки | Подреждане на кабели или шини и изисквания за проводници | Поддържа надеждни електрически връзки. |
Например публикуваните размери за серия от преден тип 160 A изброяват размер А като 164 mm за триполюсния модел и 200 mm за четириполюсния модел. Тази разлика показва защо купувачите трябва да проверяват чертежа за точната конфигурация, вместо да приемат, че моделите с еднакъв рейтинг на рамката имат идентични размери.
Преди да поръчате, сравнете чертежа с размерите на производителя с оформлението на панела. Оставете достатъчно пространство за работа с дръжката, огъване на кабела, електрически хлабини и смяна на предпазител.
Техническата документация помага на купувачите да потвърдят дали продуктът отговаря на изискванията на проекта. Препоръчваме да поискате продуктовия лист с данни, чертеж с размери, приложими протоколи от тестове и потвърждение на съвместим стандарт за предпазител, преди да одобрите модел.
Wenzhou Xifa Electrical Equipment Co., Ltd. е специализирана в изследване, разработване и производство на продукти за разпределение на електроенергия за системи от 0,4 kV до 35 kV. Неговата продуктова гама включва въздушни прекъсвачи, прекъсвачи с формован корпус, токови трансформатори, потенциални трансформатори, мълниеотводи и прекъсващи предпазители.
Разположена в зоната за икономическо развитие Yueqing, Zhejiang, Китай, компанията е клон на Conso Electrical Science and Technology Co., Ltd., която произвежда разпределителни трансформатори, компактни подстанции и вакуумни прекъсвачи от 2006 г. насам.
Компанията заявява, че нейните продукти се произвеждат съгласно системите за управление на качеството ISO 9001 и ISO 14001 за управление на околната среда и че съответните технически спецификации отговарят на изискванията на CE и UL. Купувачите трябва да поискат приложимите сертификати или протоколи от тестове, за да проверят състоянието на съответствие на конкретния модел.
Други съображения за закупуване включват наличието на резервен предпазител, насоки за инсталиране, време за изпълнение и техническа поддръжка след продажбата. Тези подробности могат да повлияят на пускането в експлоатация и поддръжката, особено когато превключвателят е част от по-голям електрически разпределителен модул.
За подробности относно продукта, посетете продуктовата страница на превключвателя за трифазен предпазител или се свържете с Wenzhou Xifa Electrical Equipment Co., Ltd.
AC трифазен изолационен превключвател за предпазител се използва за изолиране на трифазна променливотокова верига и осигуряване на базирана на предпазител защита от свръхток в съвместими разпределителни системи за ниско напрежение. Типичните приложения включват разпределителни шкафове, трансформаторни модули и промишлени енергийни инсталации.
Проверете проектния ток на веригата, тока на проводника, характеристиките на натоварването и условията на повреда. След това изберете съвместима рамка на превключвател и номинален предпазител въз основа на необходимата координация на защитата и приложимите електрически стандарти.
Токът на рамката идентифицира текущия клас на превключвателя, докато номиналният ток на предпазителя идентифицира номиналния ток на инсталирания предпазител. Избраният предпазител трябва да е съвместим с превключвателя и подходящ за защита на веригата.
Изборът зависи от конфигурацията на веригата и дали е необходима изолация на неутралата. Потвърдете разположението на стълбовете спрямо проекта на системата, схемата за заземяване и приложимите правила за монтаж.
Само ако конкретното устройство е класифицирано за планираното превключване. Проверете работните оценки на производителя и категорията на използване, вместо да приемате, че всеки изолатор може да прекъсне нормалния ток на натоварване.
Осигурете напрежението на системата, необходимия номинален ток, спецификацията на предпазителя, конфигурацията на полюсите, разположението на монтажа, монтажните размери, количеството и приложимите стандарти. Еднолинейна диаграма или чертеж на панел може да помогне за потвърждаване на съвместимостта на продукта.
Изборът на променливотоков трифазен изолационен превключвател за предпазители изисква внимателен преглед на електрическите номинални стойности, характеристиките на предпазителите, монтажните размери и работните условия. Проверката на тези подробности преди поръчка помага за намаляване на промените в инсталацията и поддържа надеждна работа в рамките на разпределителната система. Wenzhou Xifa Electrical Equipment Co., Ltd. предоставя продуктова информация и техническа поддръжка, за да помогне на клиентите да идентифицират подходящи конфигурации за техните приложения.
-
