В оживен център за данни, пълен с хиляди сървъри, всеки ват консумирана мощност трябва да се следи прецизно. Мениджърът на съоръжението разчита на мрежа от измервателни уреди, за да проследява потреблението на енергия, да идентифицира неефективността и да разпределя разходите. В основата на всеки от тези измервателни уреди лежи aТоков трансформатор CT— непретенциозен сензор, който безшумно изпълнява една от най-важните задачи в електрическото измерване. Без този компонент точното наблюдение на мощността би било почти невъзможно. Токовите трансформатори са същественият мост между света на електроразпределението с високо напрежение и висок ток и чувствителната електроника с ниска мощност на съвременните измервателни системи.
И така, какво прави токовия трансформатор CT ключов сензор за електрически измервателни системи? Отговорът се крие в три основни възможности: прецизно измерване на ток в широк динамичен диапазон, пълна галванична изолация между първичната верига и измервателното оборудване и способността да се осигури стандартизиран изход за нисък ток, който лесно се обработва от измервателни уреди и защитни релета. Тази статия ще изследва принципите на проектиране, характеристиките на производителността и съображенията за приложение, които правят токовите трансформатори незаменими в измерването на електрическата енергия. От физиката на магнитната индукция до практическите предизвикателства на точността и насищането, ние ще анализираме инженерството, което позволява на тези устройства да доставят надеждни измервания във всичко - от жилищни измервателни уреди до подстанции за високо напрежение.

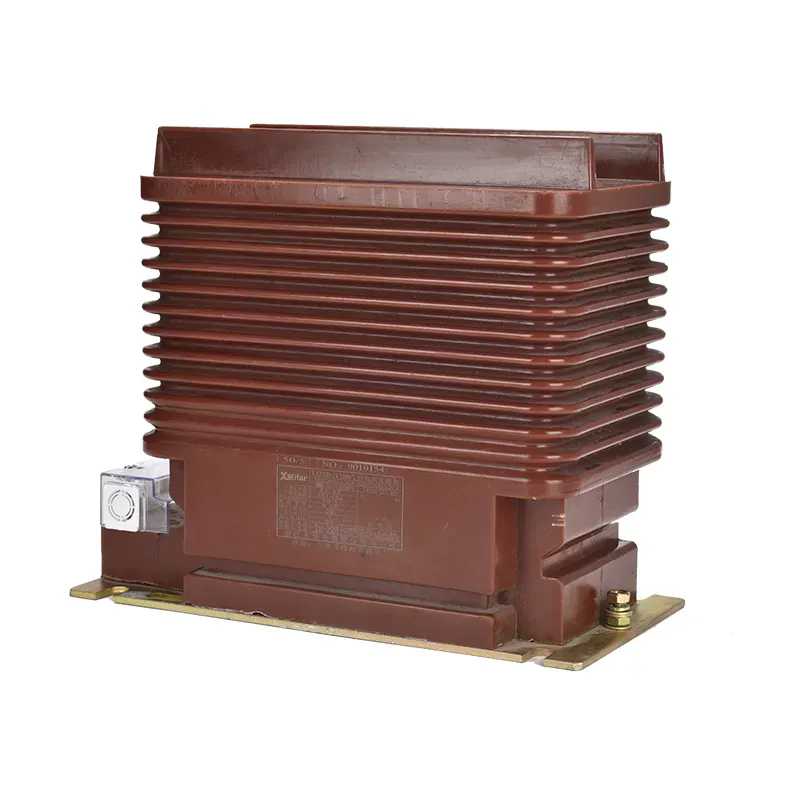

Токов трансформатор CT е вид инструментален трансформатор, предназначен да произвежда намален, точно мащабиран ток, който е пропорционален на тока, протичащ в първичен проводник. Това е пасивно устройство, което работи на принципа на електромагнитната индукция. Първичният проводник - жицата, пренасяща тока, който трябва да се измери - преминава през сърцевината на CT, която обикновено е пръстен от магнитен материал с висока пропускливост, като силициева стомана или нанокристална сплав. Този първичен проводник действа като еднооборотна първична намотка. Вторичната намотка, състояща се от много навивки от изолирана медна жица, навита около сърцевината, осигурява изходния ток. Когато променливият ток протича през първичния проводник, той създава променлив магнитен поток в сърцевината. Този поток индуцира ток във вторичната намотка, който е пропорционален на първичния ток, мащабиран от коефициента на навивки.
Представете си токов трансформатор като прецизна везна, която измерва теглото на слон чрез претегляне на малка представителна проба. Основният поток е слонът - голям и непохватен. Вторичният ток е малката проба - лесна за измерване и безопасна за работа. Коефициентът на завои на CT определя коефициента на мащабиране. Например, 1000:5 CT означава, че когато 1000 ампера текат през първичната верига, 5 ампера ще текат през вторичната верига. Този стандартизиран вторичен изход от 5 A (или 1 A) позволява измервателни уреди, релета и друго оборудване за наблюдение да бъдат произведени като стандартизирани, взаимозаменяеми устройства, без да е необходимо да бъдат проектирани за високи токове и напрежения на първичната верига. Това е основната причина, поради която токовият трансформатор CT е гръбнакът на съвременното електрическо измерване.
Материалът на сърцевината е критичен фактор за работата на CT. Ядрото трябва да има висока пропускливост, за да концентрира ефективно магнитния поток, и трябва да има нисък хистерезис, за да минимизира загубите. Сърцевината трябва също да има линейна крива на намагнитване, за да се гарантира, че съотношението между първичния и вторичния ток остава постоянно в целия диапазон от токове. ПриWenzhou Xifa Electrical Equipment Co., Ltd.,ние произвеждаме токови трансформаторни CT сърцевини, използвайки висококачествена зърнеста силициева стомана, избрана заради отличните си магнитни свойства и ниска коерцитивност. Опитът на нашата фабрика в дизайна на сърцевината и технологията за навиване гарантира, че нашите токови трансформатори осигуряват надеждна и точна работа в широк спектър от приложения.
Безопасността е основната причина, поради която токовите трансформатори се използват в измервателни приложения. Директното свързване на измервателен уред към верига с висок ток и високо напрежение би било изключително опасно. Измервателният уред трябва да бъде оценен за пълното първично напрежение (което може да бъде стотици киловолта) и ток (което може да бъде хиляди ампери). Това би било физически голямо, непосилно скъпо и по своята същност опасно. Токовият трансформатор CT елегантно решава този проблем, като осигурява галванична изолация. Няма пряка електрическа връзка между първичната и вторичната верига. Първичната е разделена от вторичната чрез изолацията на сърцевината и физическото разстояние между намотките. Тази изолация гарантира, че измервателният уред и операторът не са изложени на опасните напрежения и токове на първичната система.
Вторичната верига на токов трансформатор CT е проектирана да бъде безопасна за работа. Типичният вторичен изход е или 5 A, или 1 A, който лесно се обработва от стандартни измервателни уреди и защитни релета. Напрежението на вторичните клеми също се поддържа ниско. Този аспект на безопасността не е просто удобство; това е основно изискване за безопасност. Вторичната верига на CT никога не трябва да се отваря, докато първичната е под напрежение. Ако вторичната верига е отворена, високият импеданс на вторичните клеми ще доведе до повишаване на потока на сърцевината до опасни нива, генерирайки високо напрежение, което може да бъде смъртоносно за персонала и разрушително за оборудването.
За измервателните приложения тази безопасност е от първостепенно значение. Токовият трансформатор CT позволява на измервателния уред да бъде монтиран безопасно на място, което е удобно за отчитане и поддръжка. Измервателният уред може да бъде поставен в табло, монтиран на стена или дори разположен отдалечено от първи контур. Това е особено важно в съвременните центрове за данни, промишлени съоръжения и търговски сгради, където централизираните системи за управление на енергията изискват точно измерване в множество точки. Нашата фабрика в Xifa проектира своя токов трансформатор CT с мисъл за безопасността, като използва висококачествени изолационни материали и здрава конструкция, за да осигури надеждна изолация през целия живот на продукта.
За всяко приложение за измерване точността е най-критичният параметър за ефективност. Точността на CT на токов трансформатор се изразява чрез неговия клас на точност, който определя допустимата грешка в съотношението между първичния и вторичния ток и допустимото фазово изместване. Класът на точност се определя чрез комбинация от буква и цифра. За измервателни приложения най-често срещаните класове на точност са 0,1, 0,2, 0,5, 1 и 3. Числото показва максималната процентна грешка при номинален ток. Например, клас 0,5 CT има максимална грешка на съотношението от 0,5% при номинален ток.
Фазовото изместване също е критично за точно измерване на мощността. В трифазна система фазовите грешки в КТ могат да причинят значителни грешки при измерването на активната и реактивната мощност. Класът на точност също определя максималното фазово отместване. Например CT от клас 0,5 има максимално фазово изместване от 20 минути (0,33 градуса). Класът на точност се измерва при конкретно натоварване (натоварване) и при определен процент номинален ток (обикновено 100%). Точността на CT не е постоянна в целия му диапазон; обикновено е най-точен при номиналния ток и се влошава при много ниски токове и при токове над номиналната стойност.
Следващата таблица обобщава класовете на точност и техните типични приложения за измерване.
| Клас на точност | Максимална грешка в съотношението | Максимално фазово изместване | Типично приложение |
| 0.1 | 0,1% | 5 минути | Прецизно измерване, калибриране, стандарти |
| 0.2 | 0,2% | 10 минути | Измерване на приходите с висока точност |
| 0.5 | 0,5% | 20 минути | Търговско и промишлено измерване |
| 1.0 | 1,0% | 60 минути | Измерване с общо предназначение |
| 3.0 | 3,0% | Не е посочено | Само индикация |
Изборът на правилния клас на точност е критично решение. За приложения за измерване на приходите, където измерванията се използват за фактуриране, е от съществено значение по-висока точност (0,1 или 0,2). За подизмерване и общ мониторинг обикновено е достатъчен CT от клас 0,5 или 1,0. Необходимият клас на точност също зависи от натоварването на измервателния уред. Измервателният уред трябва да има достатъчно ниско натоварване, за да гарантира, че CT работи в рамките на определените граници на точност. В Wenzhou Xifa Electrical Equipment Co., Ltd., ние предлагаме пълна гама от класове на точност на токов трансформатор CT, за да отговарят на нуждите на нашите клиенти, от високоточно измерване на приходите до общи приложения за мониторинг.
Едно от ключовите предимства на CT с токов трансформатор е способността му да измерва токове точно в широк диапазон, от малки частични токове до големи токове на претоварване. Този динамичен диапазон е от съществено значение за съвременните електрически измервателни системи, които трябва точно да измерват потреблението на енергия по време на периоди на леко и тежко натоварване. Динамичният диапазон на CT се определя основно от материала на сърцевината и дизайна на намотката. Ядрото трябва да може да работи линейно в широк диапазон от плътности на потока. Намотката трябва да бъде проектирана така, че да минимизира индуктивността на утечката и да осигури стабилно съотношение на навивки.
Материалът на сърцевината е най-критичният фактор за постигане на широк динамичен диапазон. Сърцевината трябва да има линейна крива на намагнитване, което означава, че плътността на потока е пропорционална на силата на намагнитване до точката на насищане. Ядрото с висока пропускливост, като зърнесто ориентирана силициева стомана, има относително линеен участък в широк диапазон от токове. Ядрото също трябва да има ниска коерцитивност, за да се сведе до минимум хистерезисът и да се гарантира, че CT поддържа своята точност във времето. Материалът на сърцевината също е избран да има висока плътност на потока на насищане, за да се предотврати насищане на сърцевината при условия на повреда. Геометрията на ядрото също е важна; сърцевина с голяма площ на напречното сечение може да се справи с по-голям поток без насищане.
Дизайнът на намотката също влияе върху динамичния обхват. Вторичната намотка обикновено се навива с голям брой навивки, за да се получи високо изходно напрежение на ампер първичен ток. Тази висока чувствителност позволява на CT да измерва точно малки токове. Намотката е проектирана да минимизира индуктивността на утечката, която може да причини грешки при високи честоти и по време на преходни условия. Изолацията между навивките трябва да е здрава, за да се предотврати късо съединение. Намотката също трябва да бъде проектирана да издържа на номиналния ток без прегряване. Нашата фабрика в Wenzhou Xifa Electrical Equipment Co., Ltd. използва усъвършенствани техники за навиване и висококачествени материали, за да гарантира, че нашият токов трансформатор CT осигурява широк динамичен диапазон и постоянна производителност в целия им работен диапазон.
Конструкцията на сърцевината и намотката също трябва да отчита ефекта от тежестта. Тежестта е импедансът на вторичната верига, включително измервателния уред, проводниците и свързващите клеми. Голямото натоварване може да намали ефективния динамичен диапазон на КТ и може да причини насищане при относително ниски токове. Важно е да изберете CT с оценка, която е подходяща за очакваното натоварване. CT с висок рейтинг на натоварване ще има по-голямо ядро и повече навивки, което води до по-широк динамичен диапазон. Нашият технически екип може да помогне при изчисляването на подходящата тежест за вашето приложение.
Два критични фактора, които влияят върху точността и производителността на CT на токов трансформатор, са натоварването и насищането. Натоварването е общият импеданс на вторичната верига, включително измервателния уред, свързващите проводници и крайните точки. Ако натоварването е твърде голямо, изходното напрежение на CT ще бъде принудено да се повиши, което ще доведе до увеличаване на потока в сърцевината, което може да доведе до насищане. Насищането настъпва, когато плътността на потока в сърцевината достигне максималната плътност на потока на материала, над която увеличаването на първичния ток не води до пропорционално увеличение на вторичния ток. Това кара КТ да произвежда изкривен изходен сигнал, което води до неточни измервания.
Връзката между тежестта и насищането е критично съображение при проектирането. CT се оценява за специфично натоварване, обикновено изразено във VA (волт-ампери). Например CT с номинална мощност от 5 VA може да управлява вторична верига с общ импеданс до 0,2 ома при 5 A (тъй като P = I²R). Ако натоварването надвишава тази оценка, CT може да се насити при по-нисък първичен ток, ограничавайки неговия динамичен обхват и причинявайки грешки в измерването. От съществено значение е да изберете CT с номинално натоварване, което е по-високо от действителното натоварване на измервателния уред и свързващите проводници.
За да се осигури точно измерване, КТ трябва да работи доста под точката на насищане. Маржът между работния поток и потока на насищане се нарича "граник на насищане". CT с висок марж на насищане ще бъде по-устойчив на насищане и ще запази своята точност в по-широк диапазон от токове. Границата на насищане се определя от материала на сърцевината, геометрията на сърцевината и броя на навивките. CT, предназначени за измервателни приложения, обикновено имат висок запас на насищане, за да се гарантира, че могат да се справят с претоварвания без загуба на точност. Следващата таблица илюстрира ефекта от тежестта върху точността на измерване на типичен токов трансформатор CT.
| Тежест (% от номиналната) | Грешка при измерване (%) | Ефект |
| 25% | 0,1% | В рамките на спецификацията, точно измерване |
| 50% | 0,15% | В рамките на спецификацията, точно измерване |
| 100% | 0,3% | При номинално натоварване, леко увеличение на грешката |
| 150% | 1,5% | Прекомерна тежест, значителна грешка |
| 200% | 5,0% | Силно насищане, ненадеждно измерване |
Товарът винаги трябва да бъде внимателно изчислен и проверен по време на фазата на проектиране на измервателната система. CT с по-висок VA рейтинг може да се справи с по-голямо натоварване, но също така е по-голям и по-скъп. CT с по-нисък VA рейтинг е по-малък и по-евтин, но е по-чувствителен към натоварване и може да се насити при големи натоварвания. В Xifa предлагаме гама от токови трансформатори CT с различни оценки на натоварването, за да отговарят на специфичните изисквания на различни приложения за измерване. Нашият технически екип може да помогне при избора на правилния CT за вашето приложение.
Изборът на правилния токов трансформатор CT за приложение за измерване включва систематична оценка на изискванията за ток, напрежение и точност на системата. Следващата рамка за избор предоставя стъпка по стъпка подход, за да се гарантира, че CT е правилно посочен. Първата стъпка е да се определи обхватът на първичния ток. CT трябва да може да измерва точно максималния работен ток и също така трябва да може да издържа на максималния ток на повреда без повреда. Номиналният ток на CT трябва да бъде избран да бъде приблизително 60-80% от максималния очакван ток на натоварване, осигурявайки известна граница за бъдещо нарастване на товара. Динамичният обхват на КТ също трябва да се има предвид, за да се гарантира, че той може да измерва точно минималния и максималния ток.
Втората стъпка е да се определи необходимия клас на точност. За измерване на приходите се изисква висок клас на точност (0,1 или 0,2). За подизмерване и общ мониторинг може да е достатъчен по-нисък клас на точност (0,5 или 1,0). Класът на точност също трябва да бъде съобразен с натоварването на измервателния уред. Третата стъпка е да се определи тежестта. Натоварването трябва да се изчисли въз основа на входния импеданс на измервателния уред, дължината на свързващите проводници и импеданса на всички междинни устройства. CT трябва да има оценка на тежестта, която е по-голяма от изчислената тежест.
Следващата таблица обобщава основните критерии за избор и предоставя типични стойности за токов трансформатор CT.
| Критерий за избор | Съображения | Типични стойности |
| Първичен ток (A) | Максимален непрекъснат ток на натоварване | 50, 100, 200, 400, 800, 1000, 2000 |
| Вторичен ток (A) | Стандартен изход за метри | 5 A или 1 A |
| Клас на точност | Необходима точност на измерване | 0,1, 0,2, 0,5, 1,0 |
| Тежест (VA) | Пълен импеданс на вторичната верига | 2.5, 5, 10, 15, 30 |
| Ниво на изолация | Номинално напрежение на първичната верига | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Честота (Hz) | Честота на мрежата | 50 Hz или 60 Hz |
Допълнителните фактори, които трябва да се вземат предвид, включват нивото на изолация, честотата и температурата на околната среда. CT трябва да бъде проектиран за нивото на напрежение на първичната верига. За приложения с високо напрежение CT трябва да има подходяща изолация и разстояния на пълзене. CT трябва да бъде проектиран за мрежовата честота (50 Hz или 60 Hz). Температурата на околната среда влияе върху производителността на CT и способността му да разсейва топлината. В Xifa произвеждаме токов трансформатор CT за широк спектър от приложения, от разпределение на ниско напрежение до измерване на подстанции за високо напрежение. Нашите продукти са проектирани да отговарят на съответните международни стандарти и са строго тествани, за да гарантират надеждна работа.
Въпрос 1: Каква е разликата между токов трансформатор и трансформатор на напрежение?
Отговор: Токов трансформатор (CT) се използва за измерване на ток и е свързан последователно с веригата. Трансформатор на напрежение (VT) се използва за измерване на напрежението и е свързан паралелно. CT произвежда вторичен ток, пропорционален на първичния ток, докато VT произвежда вторично напрежение, пропорционално на първичното напрежение. И двата са измервателни трансформатори, използвани за измерване и защита. Токовият трансформатор CT е ключовият сензор за измерване на ток в енергийните системи.
Въпрос 2: Мога ли да инсталирам токов трансформатор CT във всяка ориентация?
Отговор: Въпреки че токов трансформатор CT може да бъде инсталиран в повечето ориентации, обикновено се препоръчва да следвате указанията на производителя. Ориентацията не влияе значително на точността при нормални работни токове. Въпреки това, за приложения с висока точност е препоръчително да се гарантира, че сърцевината не е подложена на прекомерни вибрации или магнитни полета. За КТ с разделена сърцевина трябва да се внимава, за да се гарантира, че сърцевината е правилно затворена и осигурена, за да се поддържа точността.
Въпрос 3: Как да избера между 5 A и 1 A вторичен CT?
Отговор: Изборът между 5 A и 1 A вторичен токов трансформатор CT зависи от измервателното оборудване и разстоянието между CT и измервателния уред. Изход от 5 A е по-често срещан и осигурява по-високо ниво на сигнала, което може да бъде предимство в шумна среда. Изход от 1 A често се използва за предаване на дълги разстояния, тъй като по-ниският ток намалява спада на напрежението в проводниците. Повечето съвременни измервателни уреди поддържат както 5 A, така и 1 A входове. Нашата фабрика може да предостави насоки за оптималния избор за вашето конкретно приложение.
Въпрос 4: Какво причинява насищане на токов трансформатор CT?
Отговор: Токов трансформатор CT се насища, когато магнитният поток в сърцевината достигне максималната си граница. Това обикновено се случва, когато първичният ток надвишава номиналния капацитет на CT с голяма граница или когато вторичното натоварване е твърде високо. Насищането може също да бъде причинено от висок DC компонент в първичния ток или от прекомерна системна честота. Когато CT се насити, неговият изходен ток става изкривен и непропорционален на първичния ток, което води до неточни измервания и потенциална неправилна работа на защитата. Нашата фабрика тества всеки CT за характеристики на насищане, за да осигури надеждна работа при условия на повреда.
Въпрос 5: Какви са предимствата от използването на CT с разделена сърцевина за измерване?
Отговор: Токов трансформаторен токов трансформатор с разделена сърцевина предлага няколко предимства, особено за модернизирани инсталации. Сърцевината може да се отвори и захване около първичния проводник, без да се изключва проводникът. Това прави инсталирането много по-лесно и по-бързо, особено в съществуващи системи, където прекъсването на връзката е трудно или скъпо. CT с разделено ядро също са полезни за приложения за временно наблюдение. Въпреки това, КТ с разделена сърцевина обикновено имат по-ниска точност от КТ с твърдо ядро от същия клас. За приложения с висока точност се предпочита CT с твърдо ядро. Нашите токови трансформаторни CT продукти с разделена сърцевина са проектирани да осигурят добра точност, като същевременно предлагат удобството на лесния монтаж.
Токовите трансформатори са невъзпятите герои на електрическите измервателни системи. Те осигуряват критичната функция за точно измерване на високи токове, като същевременно гарантират безопасността на персонала и оборудването. Тяхната способност да осигурят галванична изолация, да произвеждат стандартизиран изход за слаб ток и да работят надеждно в широк динамичен диапазон ги прави незаменими за съвременни приложения за мониторинг на енергия, таксуване и защита. От физиката на магнитната индукция до практическите съображения за натоварване и насищане, токовият трансформатор CT е доказателство за силата на простото, здраво инженерство.
Изборът на правилния токов трансформатор CT за вашето приложение изисква внимателно разглеждане на точността, тежестта и системните изисквания. Като разберете тези фактори, можете да гарантирате, че вашата измервателна система предоставя надеждни и точни данни, необходими за ефективно управление на енергията. ПриWenzhou Xifa Electrical Equipment Co., Ltd., ние се ангажираме да предоставяме висококачествен токов трансформатор CT, който отговаря на най-взискателните изисквания за измерване. Нашите продукти са проектирани и произведени по най-високите стандарти, осигуряващи надеждна работа през целия живот на инсталацията.
-
