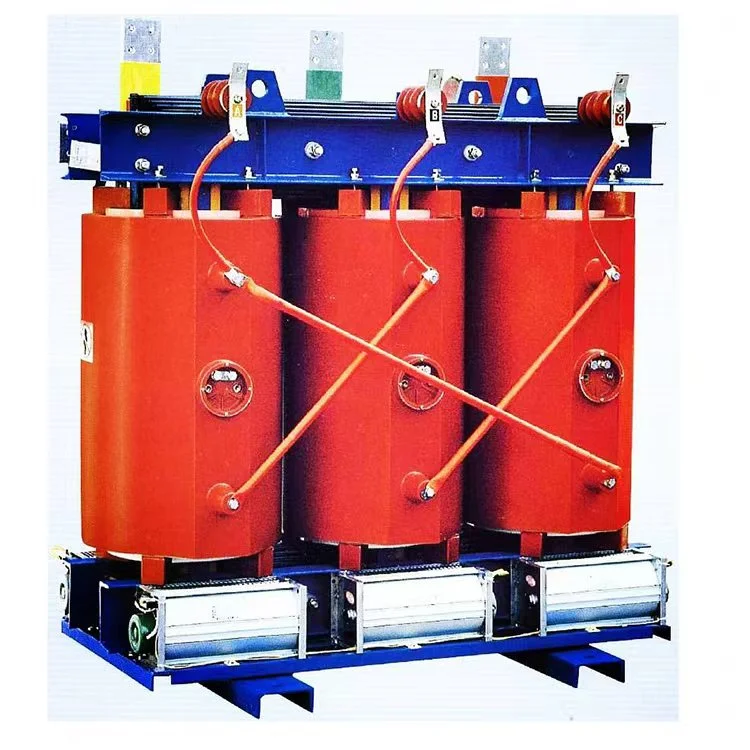

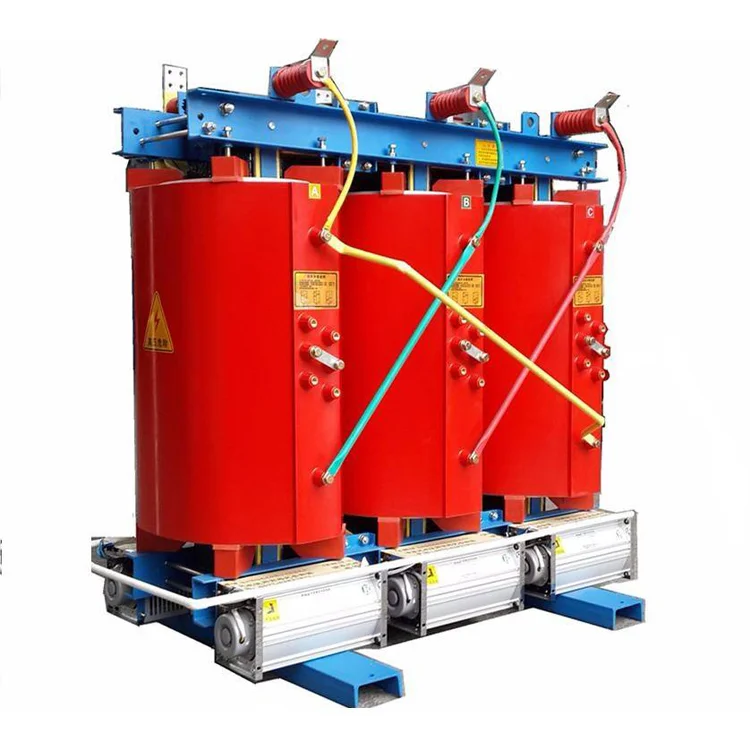

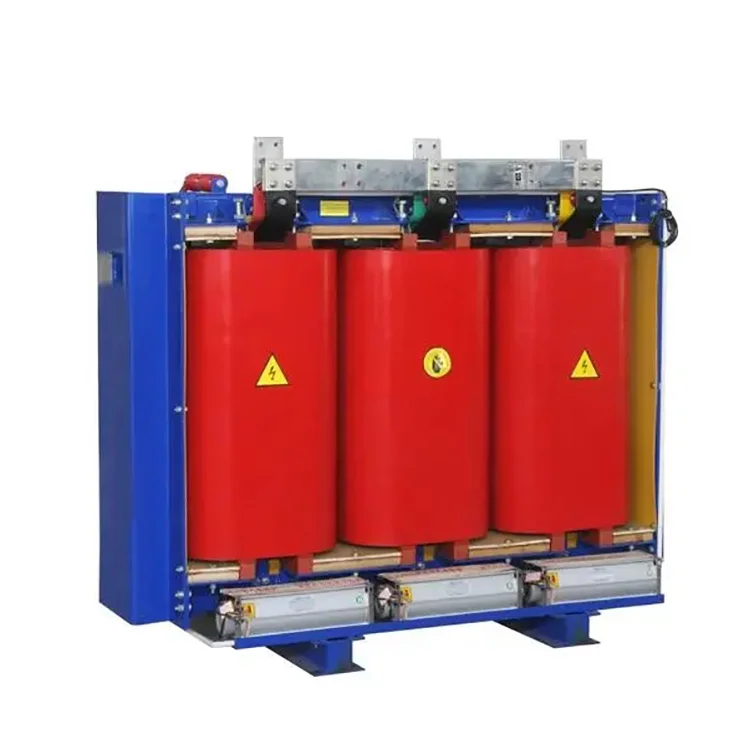

2500 KVA 11 до 0,4 KV сух трансформатор

2500 kVA 11 до 0,4 kV сух трансформатор се състои основно от следните компоненти: сърцевина на трансформатора, намотки на трансформатора, изолация на трансформатора, проводници на трансформатора, устройство за охлаждане на трансформатора и устройство за измерване на температурата.

Намотки

Сухите трансформаторни намотки от 2500 kVA от 11 до 0,4 kV се навиват на машини за навиване с висока прецизност. Намотката за ниско напрежение приема конструкция на намотка от фолио. За трансформатори с по-голям капацитет вентилационните канали са запазени. След навиване се извършва вакуумно сушене. Процесът на леене и втвърдяване се извършва стриктно в съответствие със стандартите на процеса, като се гарантира, че няма мехурчета или кухини вътре в намотките, което позволява на трансформатора да постигне оптимална работа.

Ядро

Сърцевината на тази серия от 2500 kVA 11 до 0,4 kV сух трансформатор е направена от висококачествени студено валцувани силициеви стоманени листове с висока пропускливост. Използват се усъвършенствани линии за рязане на силициева стоманена ламарина и техника за подреждане на сърцевината с 45° напълно скосени стъпала. Крайниците на сърцевината са обвързани с еднопосочна лента от стъклени влакна от клас F и за фиксиране се използва нова структура от дърпащи плочи без пробиване на дупки върху ярема на сърцевината. Повърхността на сърцевината е покрита с епоксидна смола, която намалява влиянието на изтичащия поток, ефективно оптимизира разпределението на магнитната верига и намалява шума в сърцевината, загубите без товар и тока на празен ход. Това значително подобрява качеството на външния вид на разпределителния трансформатор.

Намотка за високо напрежение

Намотката за високо напрежение на 2500 kVA 11 до 0,4 kV сух трансформатор приема сегментирана слоеста структура, която значително намалява напрежението между слоевете на намотката. Оформен е от вакуумно отлята епоксидна смола с пълнител, намалявайки нивото на вътрешния частичен разряд на намотката и подобрявайки електрическите характеристики на намотката. Изолацията между слоевете на намотките използва DMD епоксидна смола препрег плат, което увеличава устойчивостта на напрежение. Повърхността на намотката е изпълнена с мрежеста тъкан от фибростъкло, подобряваща устойчивостта на удар на бобината, подобрявайки способността на разпределителния трансформатор да издържи на късо съединение. Намотката никога не изсъхва и не се напуква.

Намотка за ниско напрежение:

Намотката за ниско напрежение приема конструкция от фолио. В намотката се използват радиални охлаждащи канали за подобряване на способността за разсейване на топлината. Изолацията между слоевете на нисковолтовата намотка на 2500 kVA 11 до 0,4 kV сух трансформатор използва DMD епоксидна смола предварително импрегнирана тъкан. Краищата са запечатани и заляти с епоксидна смола, което води до цялостно втвърдено образуване.

Параметри на продукта:

Производствено оборудване

Полуготов продукт

Степен на защита IP21

Трансформаторно ядро

Намотка на трансформатор

Тестови център

Работилница за навиване
