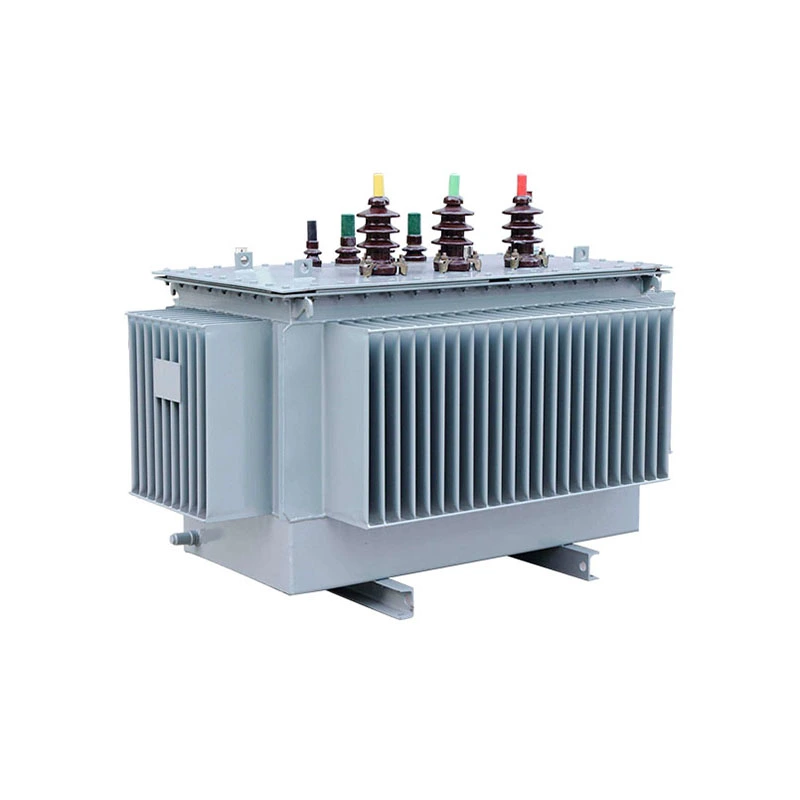

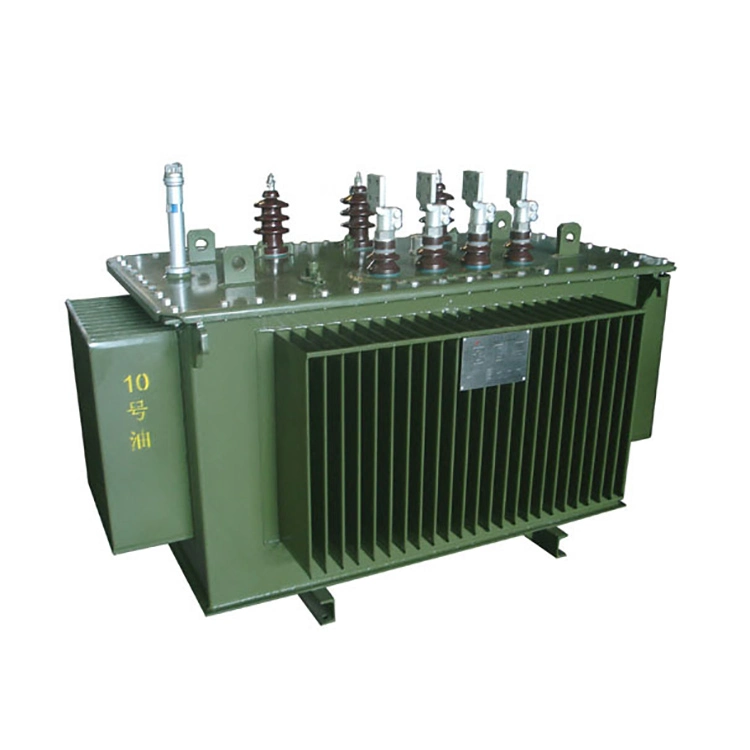

3-фазен трансформатор от аморфна медна сплав 100kva

3-фазов трансформатор от аморфна медна сплав от 100 kVA може да бъде разделен на два типа: потопен в масло и сух тип. Потопеният в масло трансформатор използва метода на охлаждане ONAN. Докато сухият разпределителен трансформатор използва естествено въздушно охлаждане или принудително въздушно охлаждане, за да разсейва топлината, генерирана по време на работа. Адекватната вентилация и плавният въздушен поток са от решаващо значение за сухите разпределителни трансформатори за предотвратяване на прегряване и поддържане на висока оперативна ефективност на трансформаторите.

Ядрото на трансформатора от аморфна сплав е направено от ленти от аморфна сплав на основата на желязо. Дебелината на стоманените ленти е само 0,02 до 0,03 mm. Произвежда се чрез процес на бързо охлаждане на разтопена стомана. Вътрешните атоми са подредени в неправилен аморфен модел без зърнеста структура на силиконова стомана. Това значително намалява загубата на хистерезис и загубата на вихрови токове от основния източник на материала.

Благодарение на енергоспестяващия дизайн на трансформатора от аморфна сплав, ефективността на цялата система далеч надхвърля тази на обикновените разпределителни трансформатори от силициева стомана. Дори ако оборудването работи непрекъснато без прекъсване през цялата година, то може значително да намали разходите за електроенергия при работа и поддръжка чрез минимизиране на загубите на желязо. Това е предпочитаното оборудване за разпределени нови електроцентрали в задгранични инженерни обекти.

Технически параметър:

В: Когато използвате 3-фазен трансформатор от аморфна медна сплав от 100 kVA, какви са значителните разлики в техните характеристики на намагнитващ пусков ток в сравнение с традиционните трансформатори от силициева стоманена ламарина?

A: В сравнение с традиционните трансформатори от силициева стоманена ламарина, характеристиките на магнетизиращия пусков ток на трансформатора от аморфна сплав показват значителни разлики: Поради по-ниската плътност на магнитния поток на насищане на аморфната сплав, приблизително 1,55T, по-ниска от тази на 1,75T на силициевата стоманена ламарина, и по-висок остатъчен магнетизъм, приблизително 0,7 до 0,8, пикът на неговият пусков ток на възбуждане може да достигне 10-15 пъти номиналния ток (докато за традиционния лист от силициева стомана е 5-8 пъти). Междувременно времеконстантата на затихване на пусковия ток е по-дълга и хармоничното съдържание, особено вторият хармоник, също е значително увеличено. Тези характеристики правят 3-фазния трансформатор от аморфна медна сплав от 100 kVA по-склонен към дълбоко насищане при затваряне на превключвателя, генерирайки по-високи и по-устойчиви ударни токове. Това не само увеличава риска от неправилно задействане на прекъсвачи на веригата нагоре по веригата и избухване на предпазители, но също така може да причини механично увреждане на чувствителното на удар ядро ​​от аморфна сплав.

Поради това са необходими специални стратегии за проектиране и работа, като затваряне при избор на фаза, регулиране на настройките за защита и избор на CT с по-силни възможности за предотвратяване на насищане.
