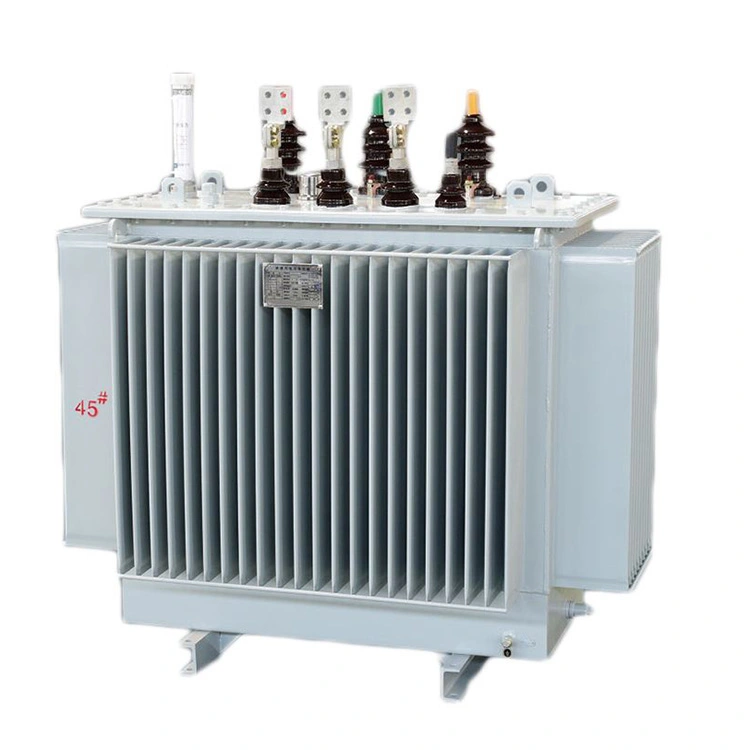

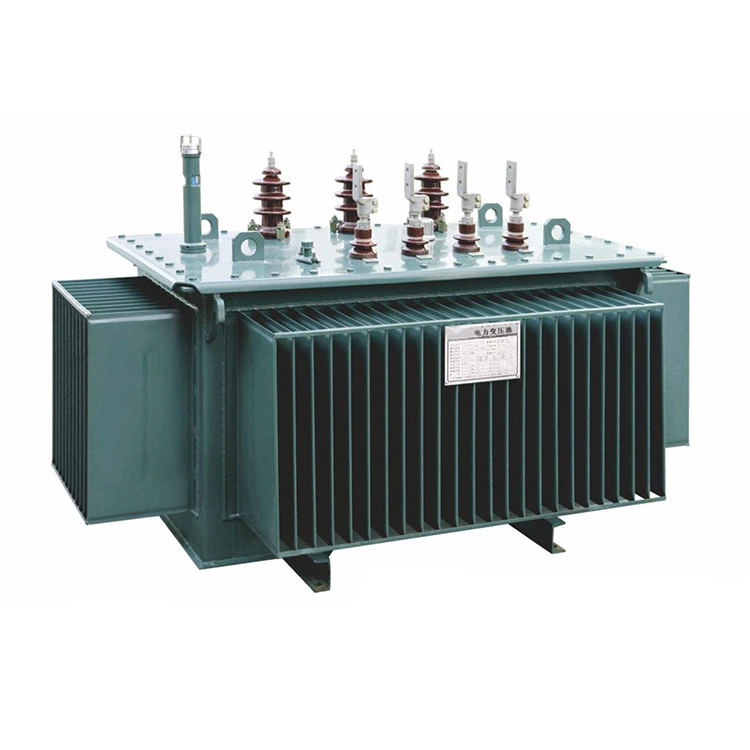

400v до 11kv стъпков полюсен трансформатор 500kva

Корпусът на 400v до 11kv повишаващ полюс трансформатор 500kva е изработен от висококачествена студено валцована стомана или неръждаема стомана. Ключовите части се заваряват автоматично от усъвършенствано оборудване и след това се проверяват с лазерна технология, за да се осигури плътна заварка и да се елиминира рискът от изтичане на масло. След като е преминало стриктно горещо поцинковане, покритието има силна устойчивост на корозия и може ефективно да предпазва от ерозия от вятър и дъжд, солена мъгла и промишлено замърсяване. Неговият напълно запечатан дизайн напълно изолира сърцевината на 500kva 400v до 11kv полюсен трансформатор от външния въздух. Това не само позволява работа без поддръжка, но и значително забавя стареенето на изолационните материали.

Чрез използването на медно фолио за навиване на намотките с ниско напрежение и високопрецизна структура от ламинирана желязна сърцевина, намотките на 500kva 400v до 11kv повишаващи полюсни трансформатори са проектирани да бъдат изключително здрави, способни ефективно да устоят на огромните радиални и аксиални електродинамични сили, генерирани по време на късо съединение, като по този начин се гарантира, че намотките няма да се деформират или повредят. Този 500kva 400v до 11kv повишаващ полюсен трансформатор преминава през строги тестове за късо съединение в съответствие с международните стандарти като IEEE. Ние можем да предоставим съответните протоколи от тестове, за да демонстрираме оперативната способност на нашия продукт при екстремни условия.

Технически параметър:

Въпрос: Когато захранването с ниско напрежение от 400 V се увеличава до 11 kV за свързване към мрежата или предаване на дълги разстояния, е избран трансформатор с полюс от 400 v до 11 kV 500 kV. Какви технически фактори трябва да се вземат предвид, включват обхват на регулиране на напрежението, група на свързване, импедансно напрежение, ниво на изолация?

О: За 400v до 11kv трансформатор с полюс 500kva, ключовите технически фактори са следните: Препоръчителният диапазон за регулиране на напрежението е регулиране на напрежението без товар от ±2×2,5% от страната на високото напрежение, за да се компенсират колебанията на напрежението от страната на ниското напрежение. Групата за свързване трябва да бъде избрана като Dyn11, като се използва намотката триъгълник за потискане на хармониците и намотката звезда за осигуряване на заземяване на неутрална точка. Стандартното напрежение на импеданса е 4%, което може да балансира падането на напрежението и тока на повреда. По отношение на нивото на изолация страната с високо напрежение трябва да отговаря на 35 kV за нормална честота и 75 kV за импулс на мълния. Външното разстояние на пълзене трябва да бъде не по-малко от 275 mm, за да се осигури безопасна работа в замърсени и светкавични среди.

Основни части на трансформатори, монтирани на стълб

Преден монтаж тип LV DB

Хардуер за стълбови линии

Монтиран на стълб трансформатор

Страничен монтаж тип LV DB

Производствени съоръжения

Машина за навиване на фолио

Устройство за пълнене на масло

Трансформаторна пещ и леярска единица

Пещ трансформатор

Център за тестване

Трансформатори в обработка

Трансформатор в сушене

Трансформатор в намотка 2

Трансформатор в намотка

Трансформаторът се сглобява
