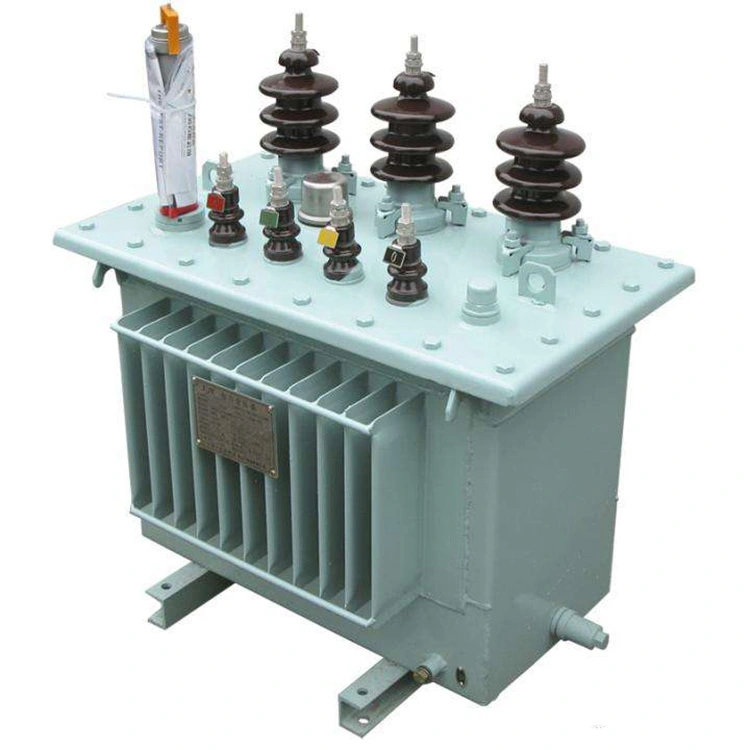

50 Kva електрически трансформатор за монтаж на стълб

Електрическият трансформатор за монтиране на стълб от 50 kva е незаменимо устройство в електроразпределителните системи за ниско напрежение. Основните му функции включват преобразуване на напрежение, електрическа изолация и защита на системата. Използва се широко в промишлени съоръжения, търговски сгради, жилищни проекти и инфраструктурно строителство.

Електрическият трансформатор за монтиране на стълб от 50 kva е произведен с висококачествени сърцевини от силициева стомана и медни или алуминиеви намотки с висока проводимост. Той има компактна структура, ниски загуби, нисък шум и стабилна работа и е проектиран да работи надеждно при различни работни условия.

Всички намотки на 50 kva електрически трансформатор за монтиране на стълб са произведени с висококачествени материали, за да осигурят отлични изолационни характеристики и структурна стабилност. Намотките за ниско напрежение са покрити с кабелна хартия около проводниците, докато намотките за високо напрежение използват полиуретаново емайлирани кръгли медни проводници. Междуслойното свързване на хартиено лепило здраво свързва бобините в едно цяло, което осигурява отлична изолационна производителност. Тази професионална структура на навиване ефективно предотвратява деформиране или повреда на бобините по време на продължителна работа и транспортиране на дълги разстояния, като по този начин гарантира стабилността и надеждността на цялостната структура на електрическия трансформатор за монтиране на стълб от 50 kva.

Технически параметър:

В: В 10kV/0,4kV 50 kva електрически трансформатор за монтиране на стълб, в сравнение с групата за свързване Yyn0, какви специфични предимства има групата за свързване Dyn11 по отношение на нивото на тока на повреда на еднофазно късо съединение от вторичната страна и способността за потискане на феромагнитния резонанс?

О: Импедансът на нулевата последователност на връзката Dyn11 е много по-нисък от този на Yyn0, което значително увеличава еднофазния ток на заземяване, улеснявайки бързото и надеждно откриване и отстраняване на повреди от защитното устройство и намалявайки рисковете от токов удар и повреда на оборудването.

В същото време първичната странична триъгълна намотка на 50 kva електрически трансформатор за монтиране на стълб осигурява затворен път за тока с нулева последователност, като ефективно ограничава дрейфа на неутралната точка и предотвратява тежката трифазна асиметрия на напрежението. Когато системата изпитва феромагнитен резонанс, този път може да осигури ефекти на затихване, което значително намалява амплитудата и продължителността на резонанса над напрежението. Освен това Dyn11 може също така да блокира инжектирането на 3-ти хармоничен ток в електрическата мрежа нагоре по веригата, като избягва хармоничното усилване и претоварването на кондензаторната батерия и намалява допълнителното повишаване на температурата на 10kV/0,4kV 50 kva електрически трансформатор за монтиране на стълб и скоростта на стареене на изолацията.

Ето защо, за сценарии, при които електрически трансформатори за монтиране на стълбове от 50 kva обслужват зони с голямо количество еднофазни товари, нелинейни товари или дълги селски електропроводи, които са склонни към резонанс, Dyn11 има значителни предимства по отношение на безопасността, качеството на захранването и продължителността на живота на оборудването.

Основни части на трансформатори, монтирани на стълб

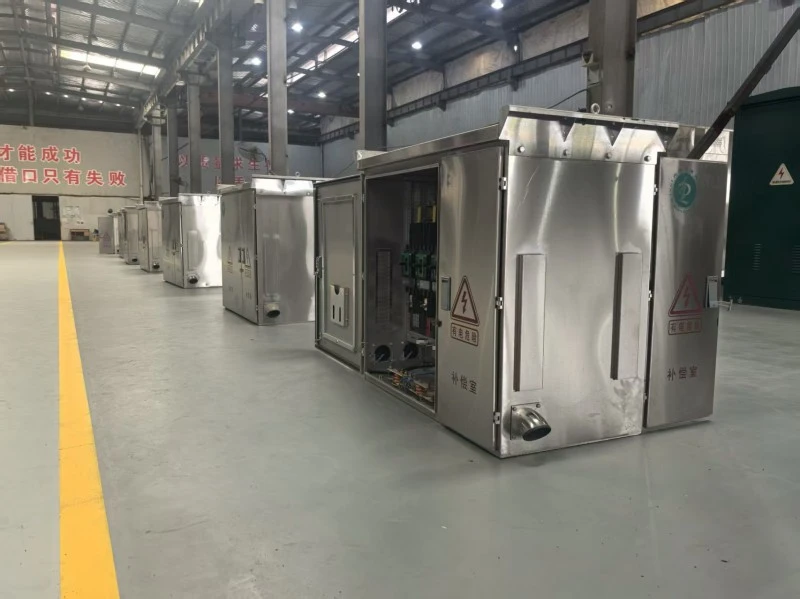

Преден монтаж тип LV DB

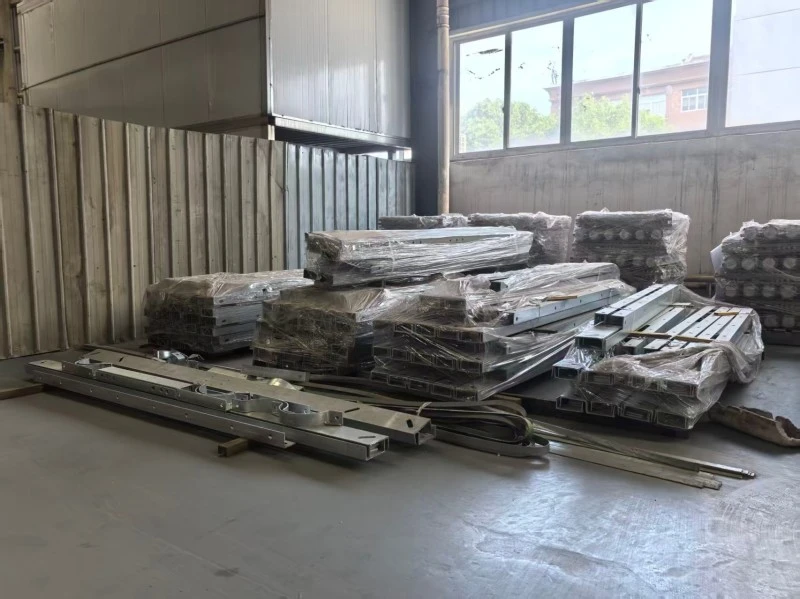

Хардуер за стълбови линии

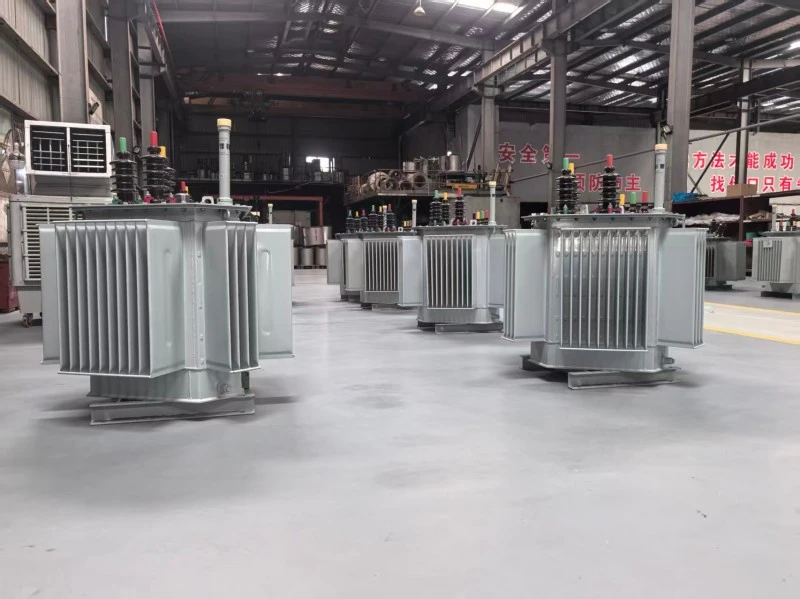

Монтиран на стълб трансформатор

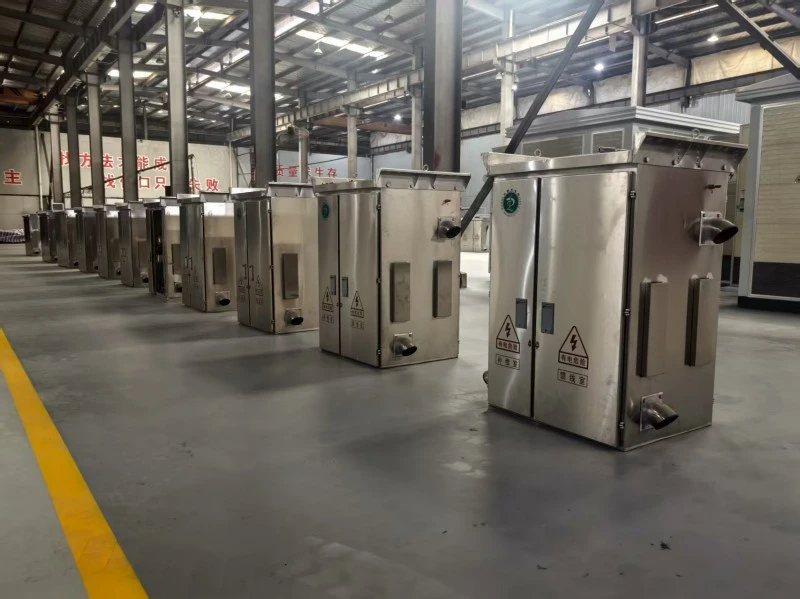

Страничен монтаж тип LV DB

Производствени съоръжения

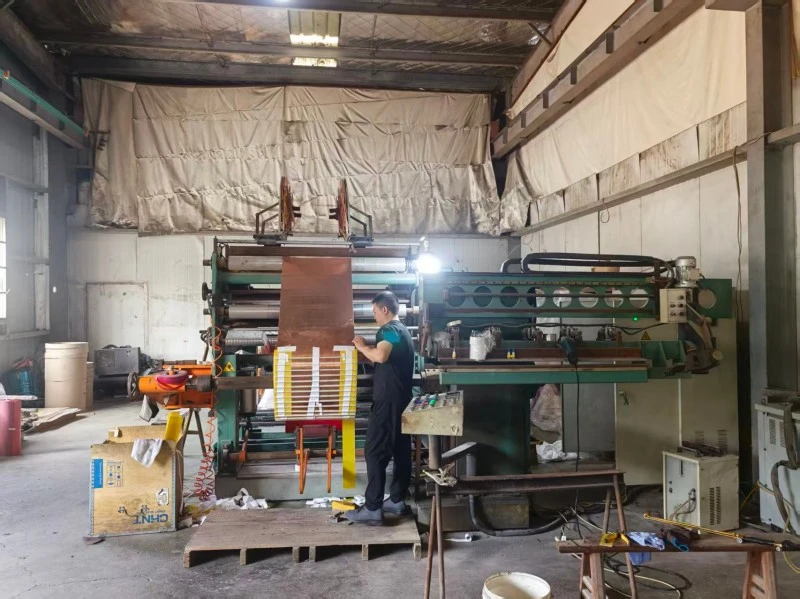

Машина за навиване на фолио

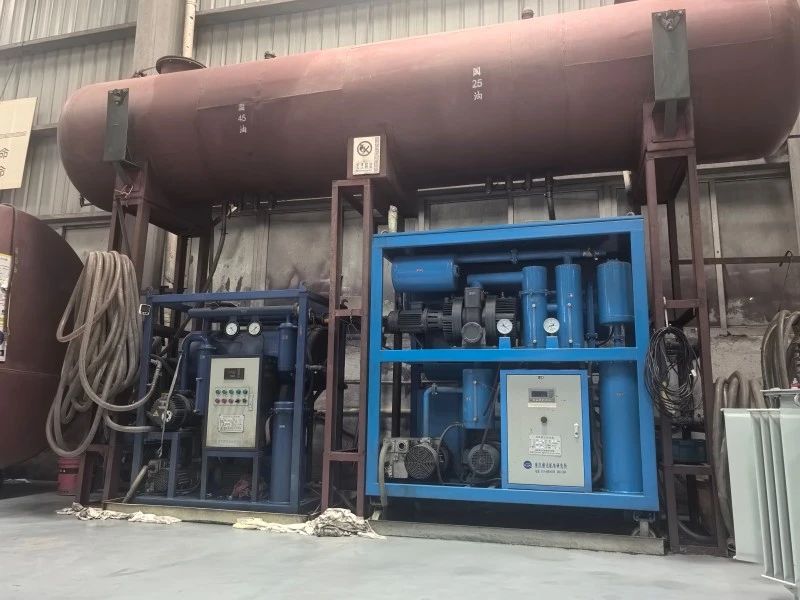

Устройство за пълнене на масло

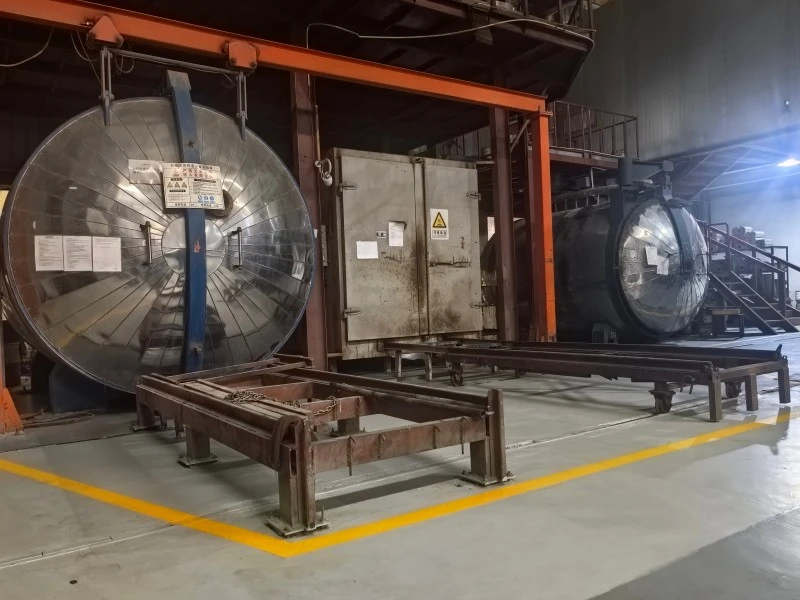

Трансформаторна пещ и леярска единица

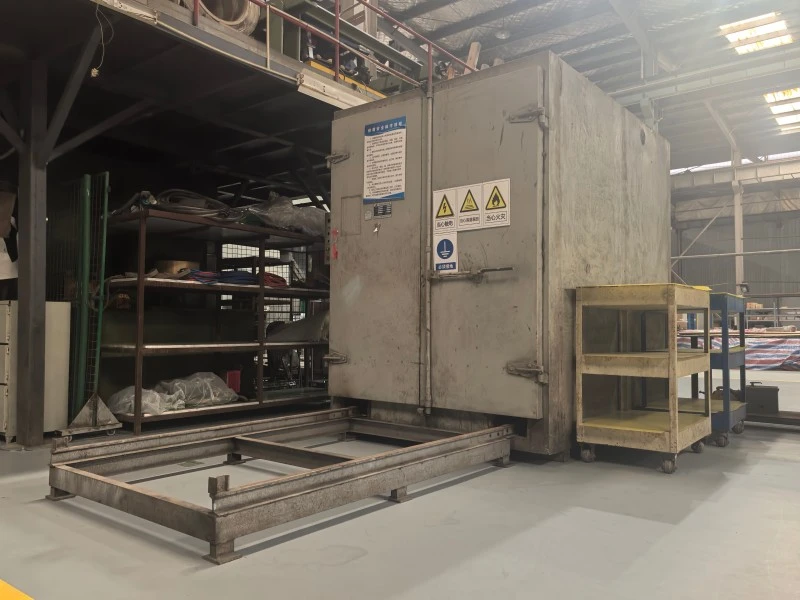

Пещ трансформатор

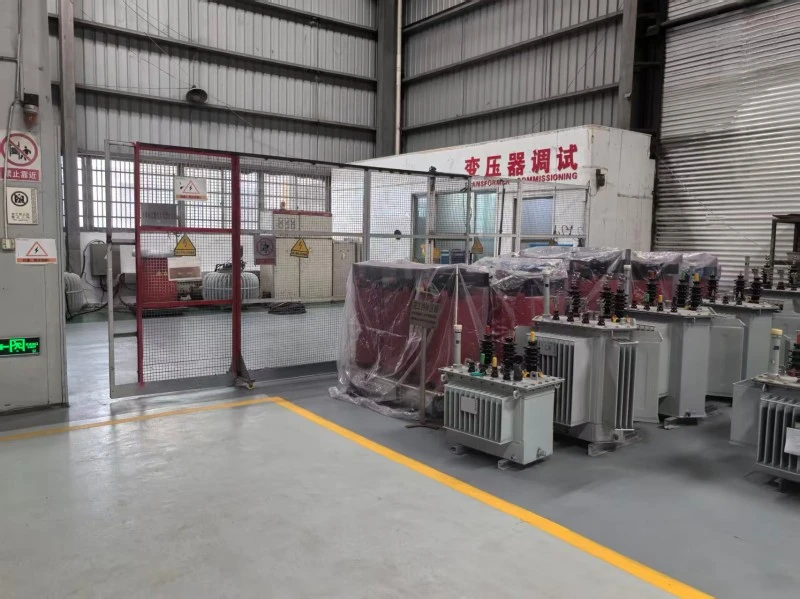

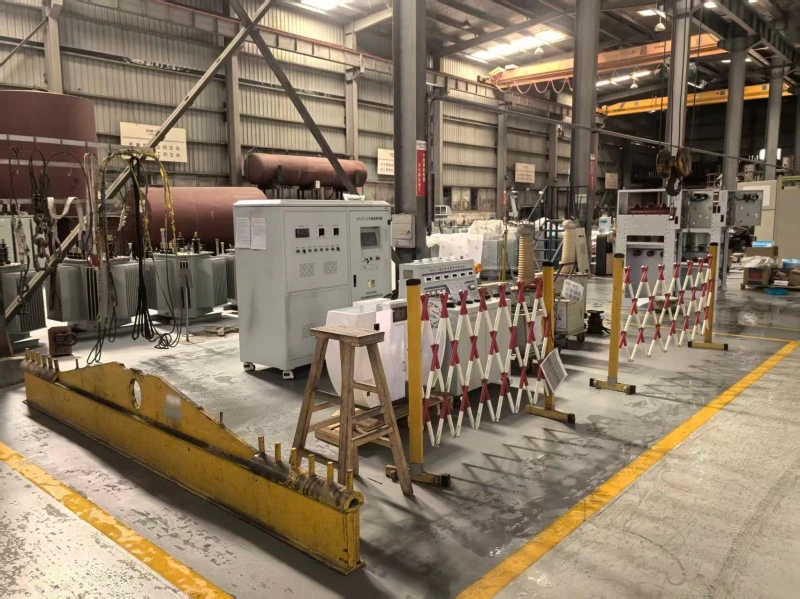

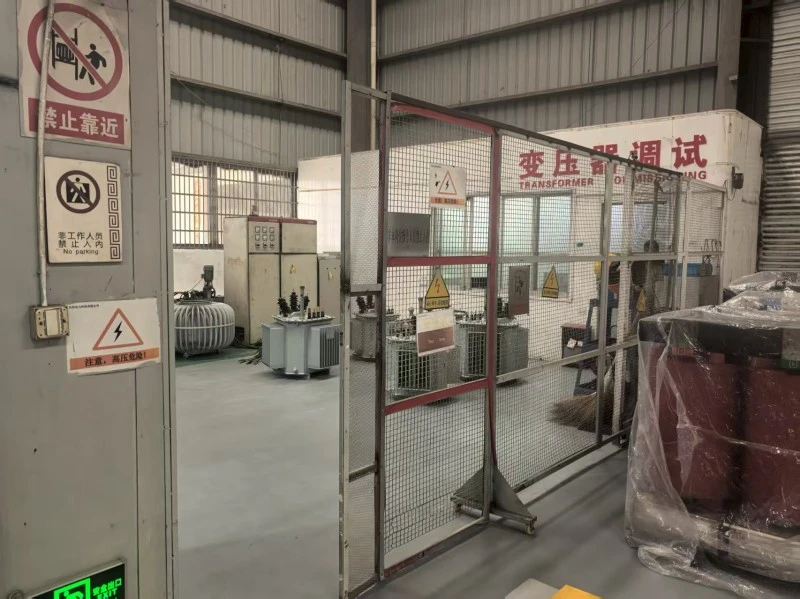

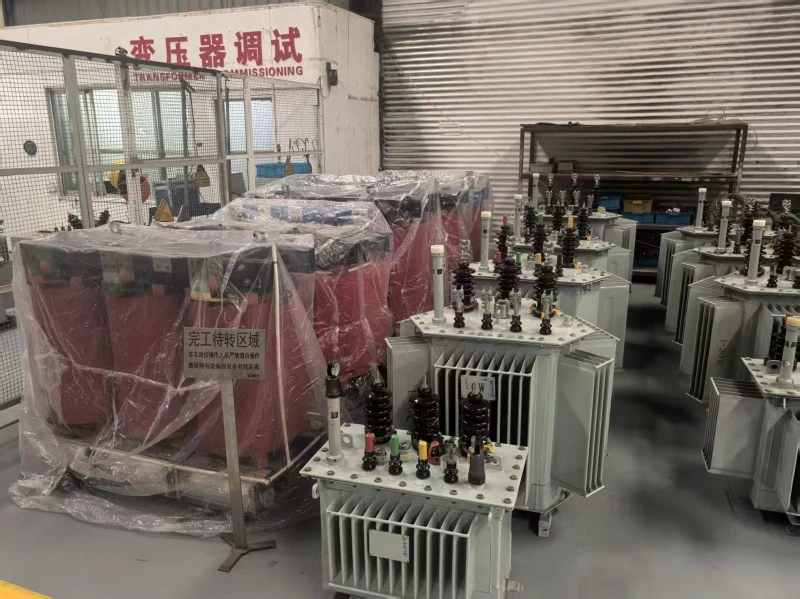

Център за тестване

Трансформатори в обработка

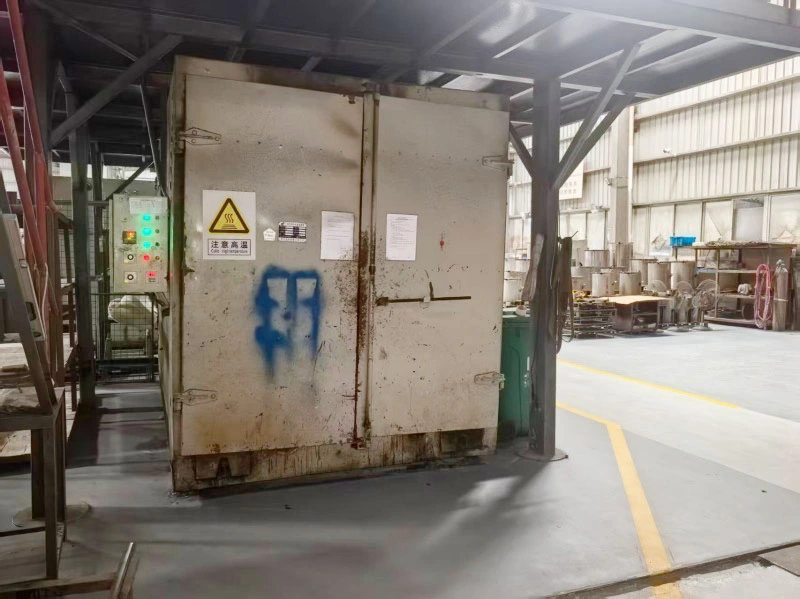

Трансформатор в сушене

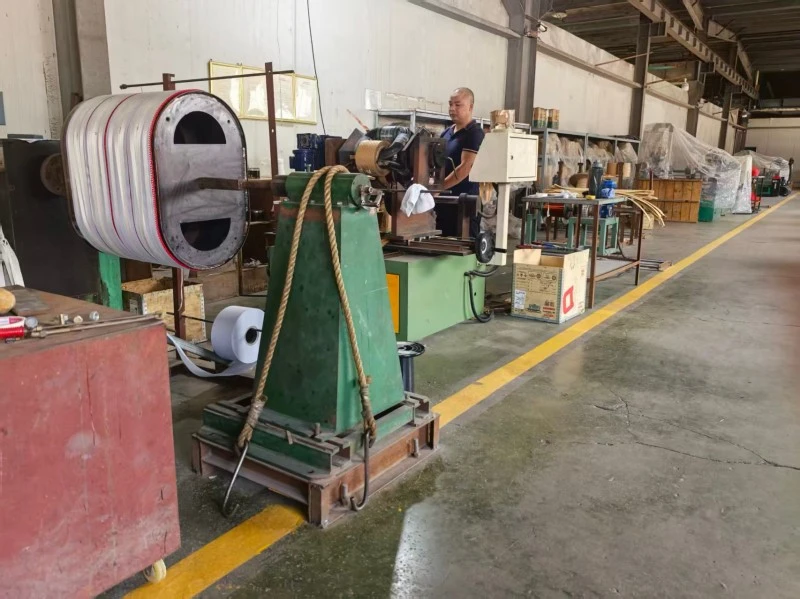

Трансформатор в намотка 2

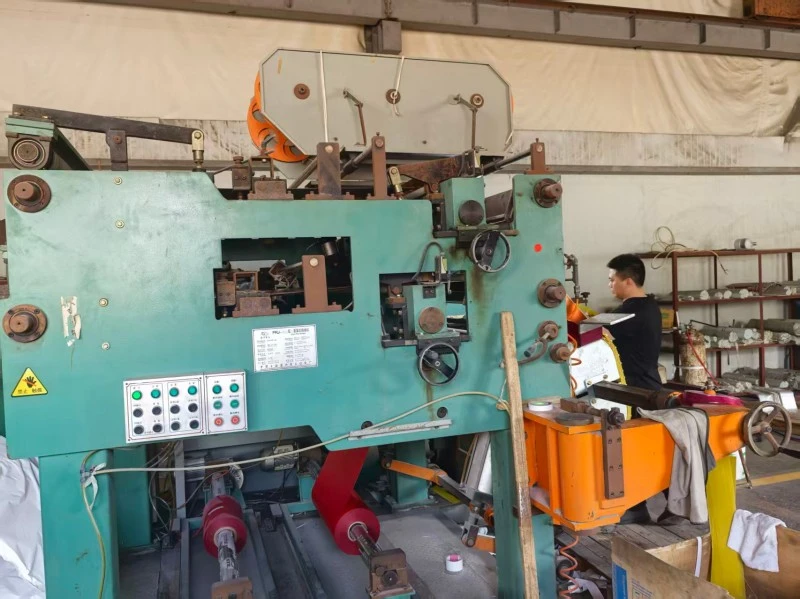

Трансформатор в намотка

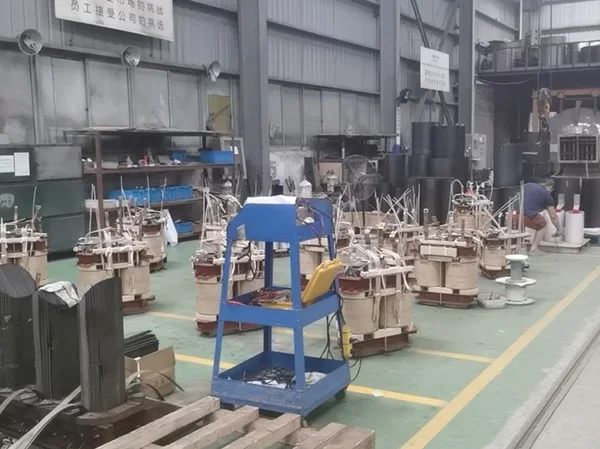

Трансформаторът се сглобява
