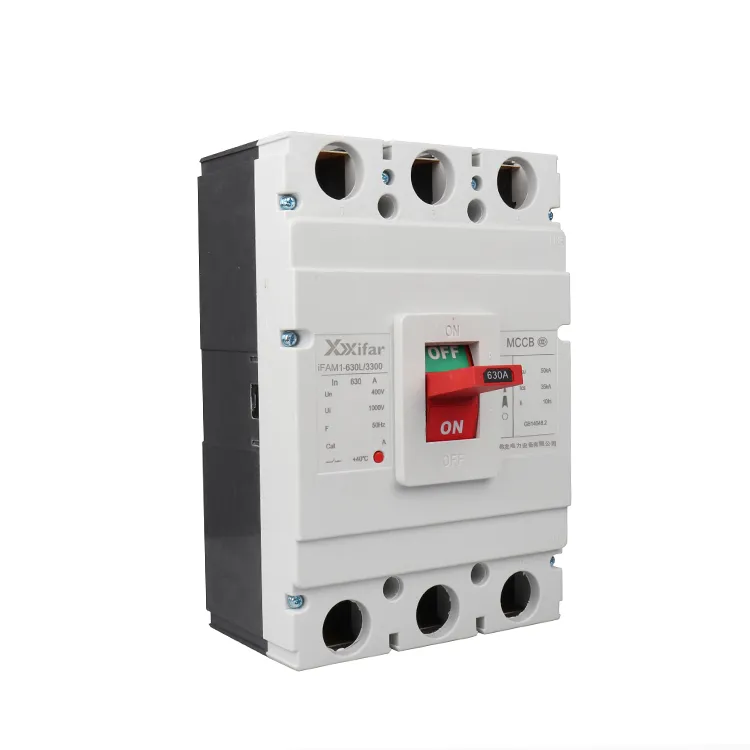

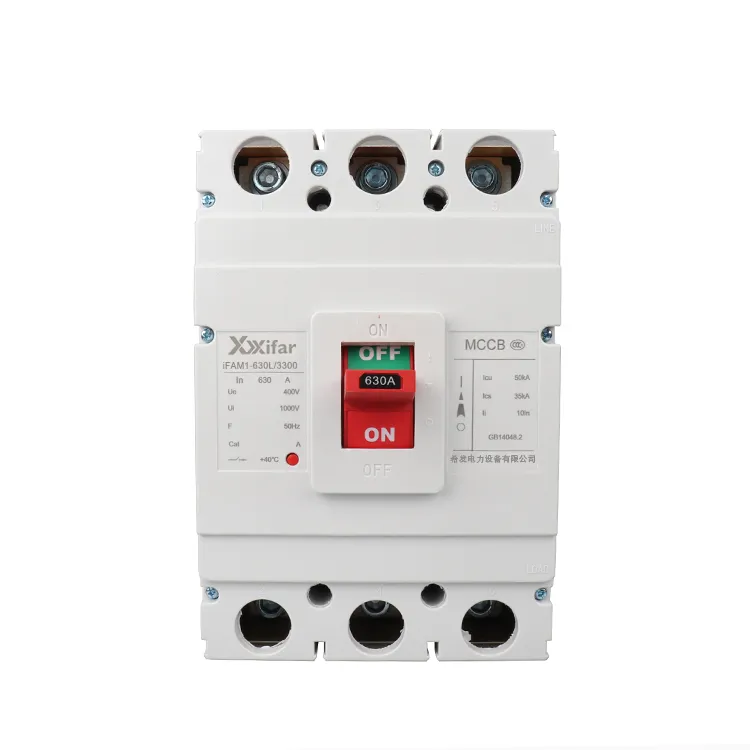

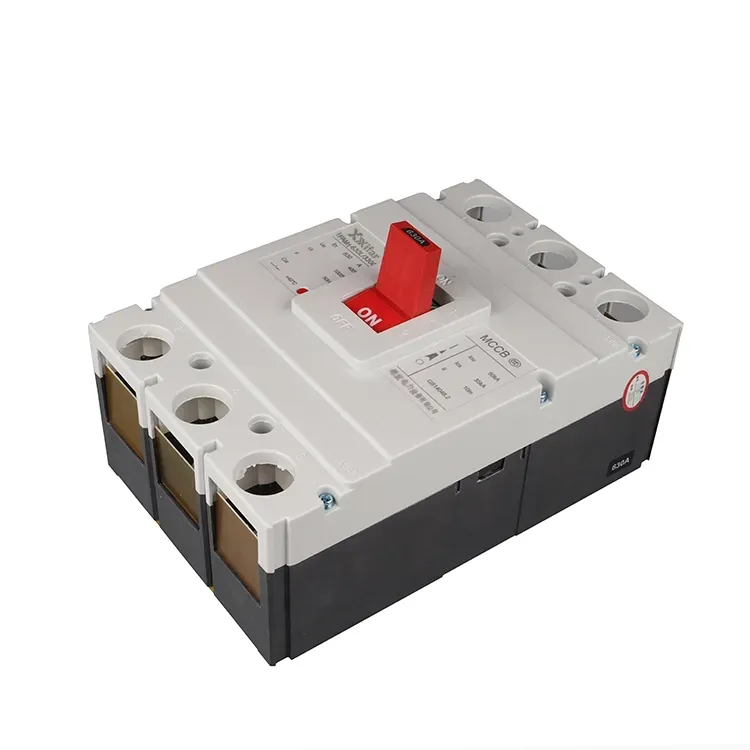

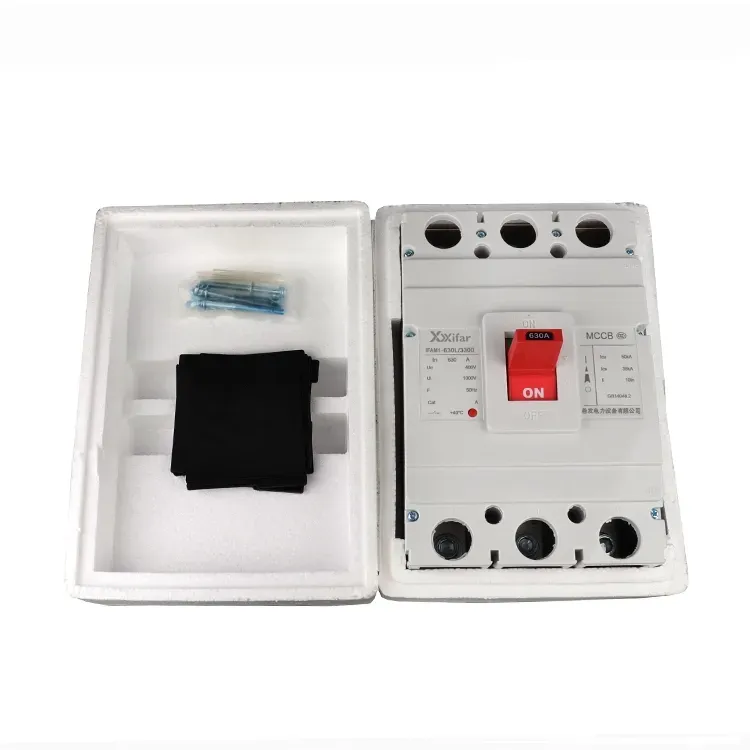

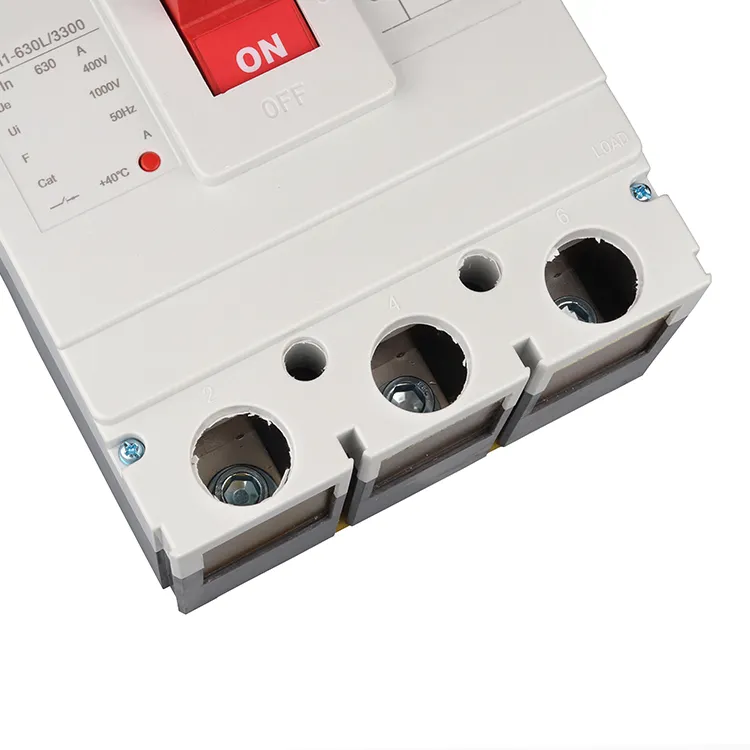

630a 3p прекъсвач с термомагнитен формован корпус

630a 3p прекъсвач с термомагнитен формован корпус е основно и важно защитно устройство, използвано в електроразпределителната система за ниско напрежение. Той приема напълно затворен изолационен корпус, от който MCCB интегрира съществени компоненти, включително контактна система, дъгогасителна единица и механизъм за задействане в компактна структура.

Тъй като е проектиран като запечатана единица, автоматичен прекъсвач с термомагнитен формован корпус 630a 3p обикновено не е предназначен за разглобяване или ремонт. Той се прилага широко в промишлени и търговски инсталации, за да предложи защити във вериги със среден и малък капацитет, като обикновено служи като устройства за защита на разклонение или край на линия.

В категорията прекъсвачи прекъсвачите с формован корпус са позиционирани между въздушни прекъсвачи, които обикновено се използват като основни входове в разпределителните системи, и миниатюрни прекъсвачи, които обикновено се използват в жилищни и леки приложения

Типичните случаи на приложение на автоматичен прекъсвач с термомагнитен формован корпус 630a 3p включват вериги за защита на двигателя, разпределителни табла и захранващи линии за средно голямо оборудване.

630a 3p параметър на прекъсвача с термомагнитен формован корпус:

630a 3p прекъсвач с термомагнитен формован корпус Функционални характеристики

1. Защита от претоварване:

В 630a 3p прекъсвач с термомагнитен формован корпус, защитата от претоварване се нарича още дълговременна защита. Защитата от претоварване се основава на термична деформация на биметална лента. Времето на изключване следва обратна времева характеристика: по-високият ток води до по-бързо изключване. Това предпазва проводниците и оборудването от прегряване при условия на продължително претоварване.

2. Защита от късо съединение

Най-общо казано, защитата от късо съединение се осъществява с помощта на незабавна защита в термомагнитен прекъсвач с лят корпус 630a 3p. Магнитният изключвател осигурява незабавна защита. Когато токът достигне приблизително 8 до 12 пъти над номиналната стойност, термомагнитният прекъсвач с формован корпус се изключва в рамките на половин цикъл на честота на мощността, което е около 10 ms. Това гарантира, че прекъсването ще настъпи, преди токът на късо съединение да достигне своя пик.

3. Защита от ниско напрежение

При инсталирано освобождаване на ниско напрежение, изключването се случва, ако напрежението падне под 70% от номиналната стойност за повече от 1 секунда. Незабавно изключване възниква, ако напрежението падне под 35% от номиналната стойност. Тази функция помага за предотвратяване на повреда на двигателите, причинена от работа при ниско напрежение.

4. Защита от утечки на земята

630a 3p термомагнитни автоматични прекъсвачи с формован корпус с интегрирани електронни модули за защита могат да откриват остатъчен ток чрез токов трансформатор с нулева последователност.  Задейства се, ако модулът за теч открие над 30 mA за лична защита и 300 mA за противопожарна защита. Времето за изключване обикновено е в рамките на 0,1 секунди.
