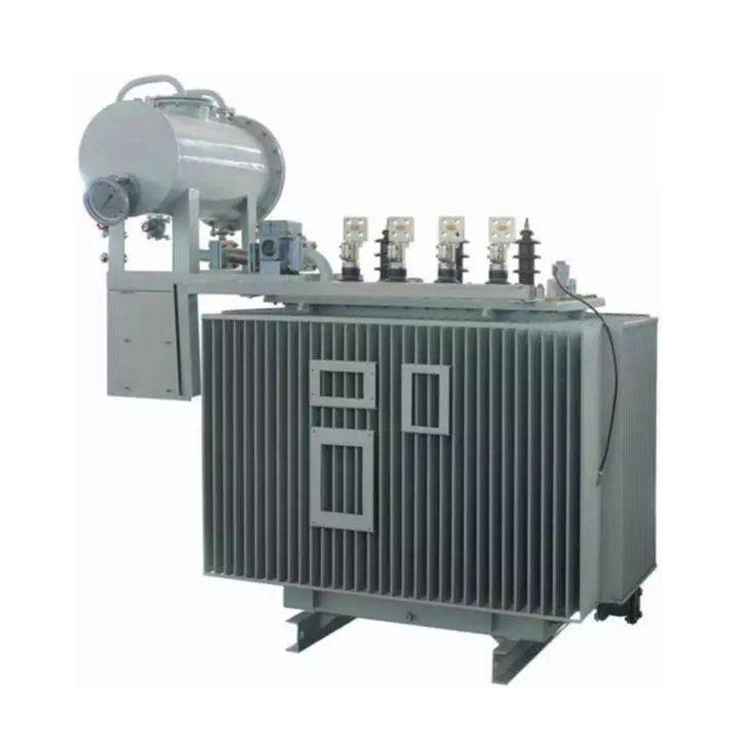

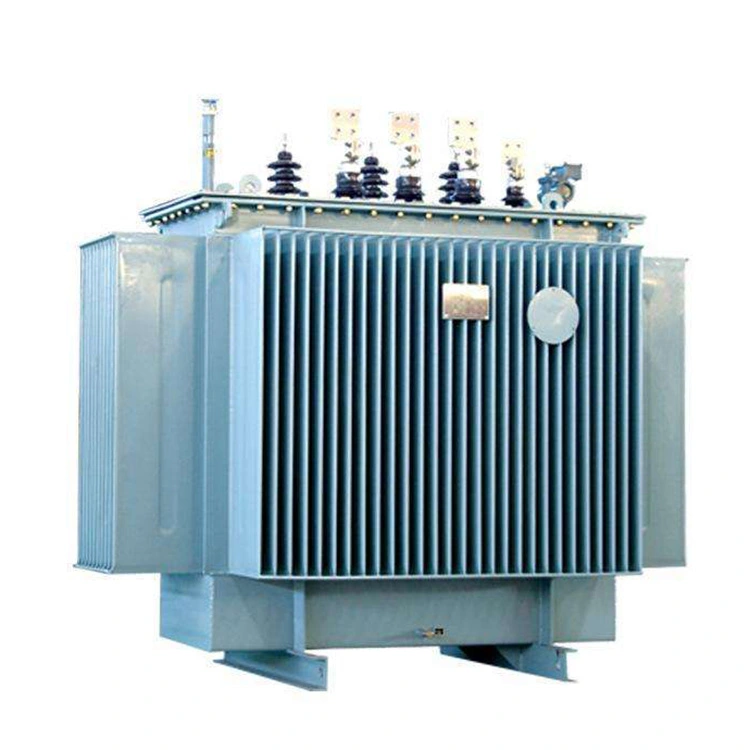

800kva 10kv Увеличаващ маслен силов трансформатор

800kva 10kv повишаващи маслонапълнени силови трансформатори се използват широко в електрически системи за преобразуване на напрежение и разпределение на мощността. Използвайки принципа на електромагнитната индукция, те увеличават или понижават нивата на напрежение, за да отговорят на изискванията на различни енергийни мрежи и крайни потребители. Благодарение на тяхната надеждна изолация и характеристики на охлаждане, 800kva 10kv маслени силови трансформатори обикновено се инсталират в подстанции, промишлени съоръжения, търговски обекти и селскостопански енергийни системи.

1. Принцип на работа и основни компоненти

Основните компоненти на 800kva 10kv повишаващ маслонапълнен силов трансформатор са магнитната сърцевина, намотките, изолационното масло и резервоарът.

Сърцевината обикновено се произвежда от висококачествени зърнесто-ориентирани ламинирани силициеви стомани или навити сърцевини, за да се минимизират хистерезиса и загубите от вихрови токове. Намотките, които могат да бъдат направени от медни или алуминиеви проводници в зависимост от проектните изисквания, се състоят от високоволтови и нисковолтови бобини, подредени така, че да постигнат необходимото съотношение на трансформация.

Резервоарът на трансформатора е пълен с изолиращо минерално масло, което изпълнява две основни функции. Първо, той осигурява електрическа изолация между частите под напрежение и заземените компоненти. Второ, той действа като охлаждаща среда, като отвежда топлината от намотките и сърцевината чрез естествена циркулация на маслото. В стандартните системи за охлаждане ONAN топлината се прехвърля от маслото към стените на резервоара и след това се разсейва в околния въздух.

Корпусът е проектиран да осигурява защита срещу случаен контакт с тоководещи части и проникване на чужди тела, което гарантира безопасна и надеждна работа при нормални условия на работа.

2. Експлоатационни характеристики и типични приложения

Маслени силови трансформатори 800kva 10kv се предлагат в широк диапазон от номинални стойности, от малки разпределителни модули до големи силови трансформатори, използвани в преносни мрежи. Общите стойности на разпределителния трансформатор варират от 100 kVA до 2500 kVA, с типични комбинации на напрежение като 10 kV/0,4 kV, 11 kV/0,415 kV.

Ключовите електрически параметри обикновено включват: Номинален мощностен капацитет, първично и вторично напрежение, импедансно напрежение, загуба на празен ход, загуба на натоварване, честота.

Маслени силови трансформатори 800kva 10kv са проектирани да работят надеждно при температури на околната среда, вариращи от приблизително -25°C до +40°C, за да ги направят подходящи за различни климатични условия. Тяхната трифазна конфигурация е широко възприета в промишлени и битови енергийни системи, докато съответствието с приложимите стандарти за електромагнитна съвместимост помага да се сведат до минимум смущенията с близкото оборудване.

3. Предимства и функции за безопасност

Едно от основните предимства на 800kva 10kv повишаващи маслонапълнени силови трансформатори е тяхната отлична изолация и способност за охлаждане. Трансформаторното масло притежава много по-висока диелектрична якост от въздуха, което позволява компактни конструкции, като същевременно поддържа адекватни електрически разстояния. В същото време маслото ефективно абсорбира и пренася топлината, генерирана по време на работа, което допринася за по-висока ефективност и по-дълъг експлоатационен живот.

Маслото също така осигурява защитна бариера срещу влага, което намалява риска от влошаване на изолацията във влажна среда. То прави 800kva 10kv маслени силови трансформатори особено подходящи за външни инсталации и места, изложени на различни метеорологични условия.

За да се подобри безопасността на работа, 800kva 10kv повишаващи маслени силови трансформатори са оборудвани със защитни устройства като предпазни клапани за налягане. В случай на вътрешна повреда, която причинява прекомерно натрупване на налягане вътре в резервоара, вентилът автоматично освобождава налягането, за да предотврати механични повреди. В зависимост от мощността и приложението на трансформатора, допълнителните защитни системи могат да включват индикатори за нивото на маслото, устройства за наблюдение на температурата, релета на Бухолц и системи за откриване на газ.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. може също така да персонализира конфигурациите на сърцевината, материалите за намотки и механичните подредби, за да отговори на специфични ограничения при инсталиране или оперативни изисквания.

Техническа спецификация:
