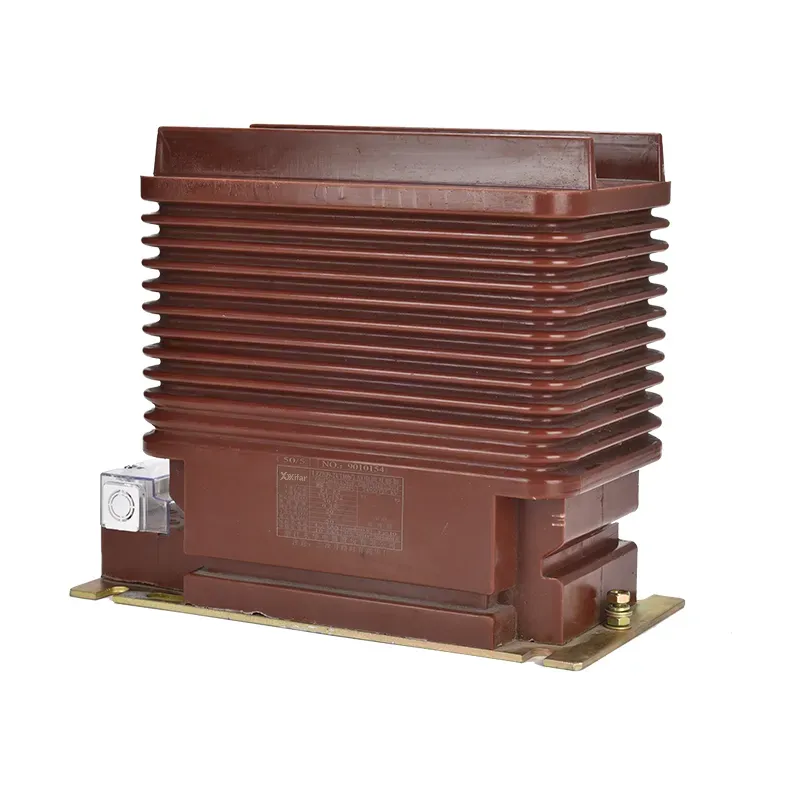

Токовият трансформатор ct с първични номинални стойности от 200 A, 300 A, 500 A и 800 A и стандартен вторичен изход 5 A е проектиран за надеждно измерване на ток и приложения за защита в енергийни системи с ниво на напрежение от 10 до 35 kv.
Всеки токов трансформатор ct 200 300 500 800 5a използва прецизно навит меден проводник и солидно качествено магнитно ядро, за да поддържа отлична производителност при точно съотношение в целия работен диапазон. Токовият трансформатор ct 200 300 500 800 5a е създаден да осигурява стабилен вторичен изход при различни условия на натоварване, за да ги направи подходящи както за измервателни, така и за защитни вериги.
Корпусът е произведен от издръжлив изолационен материал, забавящ горенето, който предлага отлична устойчивост на влага и стрес от околната среда. Компактният дизайн позволява лесен монтаж в разпределителни табла, контролни шкафове и разпределителни табла.
| Тип | Първичен номинален ток (A) | Клас на точност | Клас на точност и номинална мощност cosΦ=0,8 | Термичен ток по време на Shory (kA/S) | Номинален динамичен ток (kA) | |||
| 0,2 (s) | 0,5 (s) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 до 600 | 45 | 112.5 | ||||||
| 750 до 1250 | 80 | 160 | ||||||
В: Какво означава коефициент на CT като 200/5A в токов трансформатор ct 200 300 500 800 5a?
A: в токов трансформатор ct 200 300 500 800 5a съотношението CT от 200/5A означава, че когато 200 ампера протичат през първичния проводник, вторичната намотка доставя 5 ампера. Същият принцип се прилага и за други съотношения: 300/5A, 500/5A, 800/5A и т.н. Съотношението гарантира, че големите първични токове могат да бъдат намалени до стандартизирана вторична стойност за безопасно измерване и защита.
В: Как да избера правилното съотношение на CT?
A: Коефициентът на CT трябва да бъде избран според максималния ток на натоварване на системата. Например, ако вашето захранващо устройство обикновено носи 180 A със случайни пикове до 220 A, 200/5A CT би бил подходящ. Ако се очаква токът да достигне 450 до 500 A, тогава 500/5A CT би бил по-подходящ. Целта е да се избегне както преоразмеряването, което намалява точността при ниско натоварване, така и подоразмеряването, което рискува насищане.
В: Какви класове на точност са налични за токов трансформатор ct 200 300 500 800 5a?
О: За целите на измерването общите класове включват 0.2, 0.2S, 0.5 и 0.5S. За защита типичните класове са 5P10, 10P10 или 10P20. Необходимият клас зависи от това дали CT ще се използва за измерване на приходи, общо наблюдение или защитни релета.
