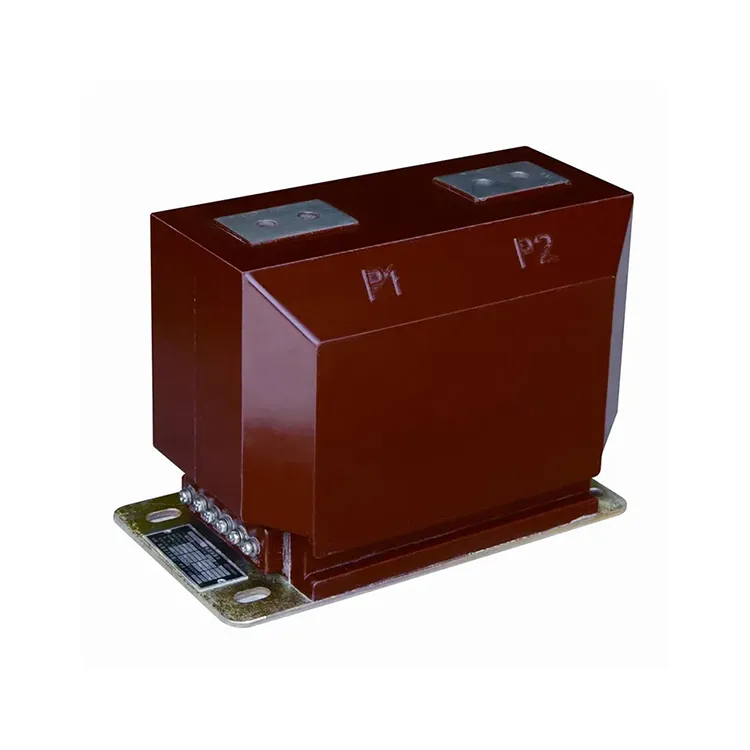

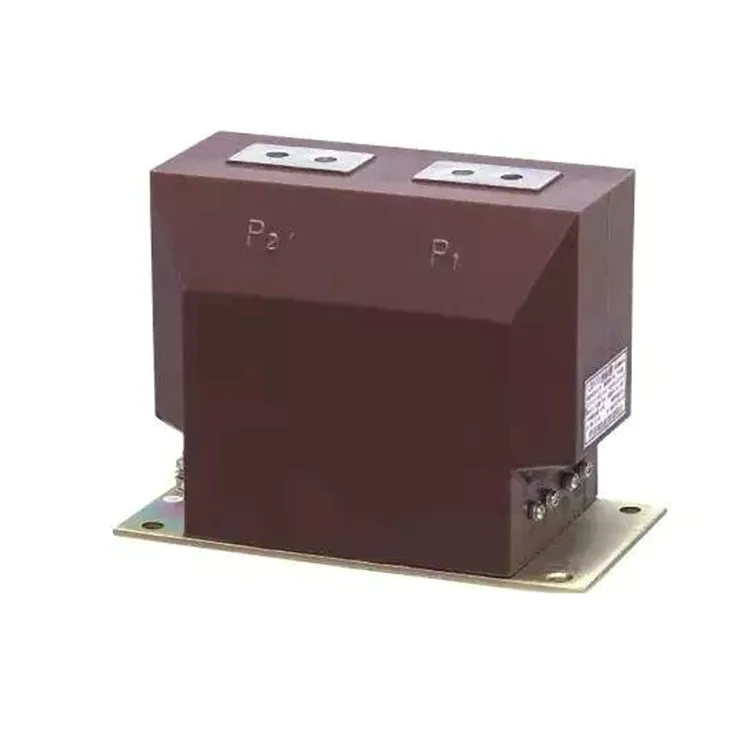

Електрически токов трансформатор от лята смола

Електрическият токов трансформатор от лята смола е епоксидна смола, вакуумно отлята единица тип стълб, предназначена за енергийни системи с ниво на напрежение 10 kv с номинална честота 50 Hz. Използва се предимно за измерване на ток, измерване на енергия и защитно релейно предаване.

Електрическият токов трансформатор със смола е използван напълно затворен процес на леене на епоксидна смола, при който сърцевината е направена от висококачествен магнитен материал, а както първичната, така и вторичната намотка заедно със сърцевината са вградени в смола. Тази конструкция осигурява отлични характеристики на изолация, устойчивост на влага и устойчивост на замърсяване. Повърхността на отлят със смола електрически токов трансформатор не изисква допълнително покритие и токовият трансформатор може да бъде монтиран в множество позиции.

Гамата обхваща както класове на измерване, като 0,2S и 0,5S, така и класове на защита, като 10P10 и 10P20. Наличен е дизайн с множество съотношения на електрически токов трансформатор със смола, за да бъде подходящ за използване в електрически панели с метално покритие.

Техническа спецификация:

ЧЗВ за продукта:

Въпрос: Какви технически параметри трябва да се проверят, когато се избира токов трансформатор за електрически ток от смола?

A: следните ключови параметри трябва да бъдат проверени при избора:

1. Клас на точност: За измерване/измерване (напр. 0,2s или 0,5) и за целите на защитата (напр. 10P10, 5P10 и др.).

2. Номинален първичен ток и вторичен ток (коефициент на трансформация).

3. Термичен ток за кратко време (Ith) и капацитет за издържане на ток за кратко време (за условия на повреда).

4. Нива на изолация (устойчивост на напрежение, импулсно напрежение и др.).

5. Допустими отклонения на околната среда: Температурен диапазон, надморска височина, влажност, ниво на замърсяване.

6.Тежест: натоварването VA, което вторичната трябва да задвижва без влошаване на точността.

Въпрос: В какви среди или приложения са особено подходящи електрически токови трансформатори със смола?

A: следната среда или приложение са подходящи за отлят със смола електрически токов трансформатор:

1. Вътрешна разпределителна уредба, където пространството е ограничено и изолацията е от решаващо значение.

2. В сурови или замърсени среди (прах, влага, химикали), където отворените части или маслото могат да се разградят.

3.В измервателни и защитни вериги, които изискват стабилно, точно измерване за дълги периоди.

4. Приложения, при които ниската поддръжка и високата надеждност са важни.
