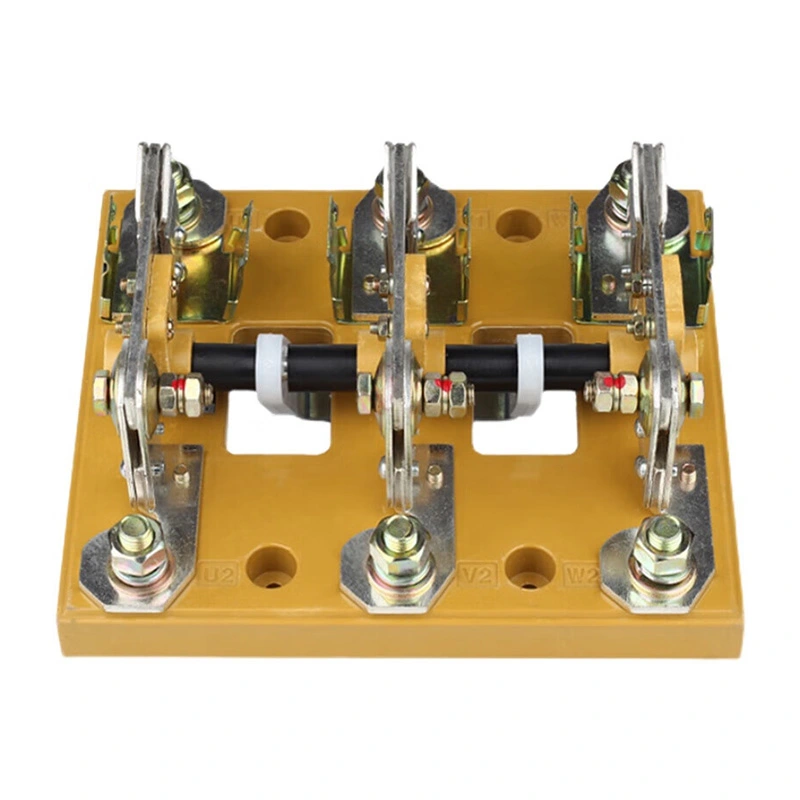

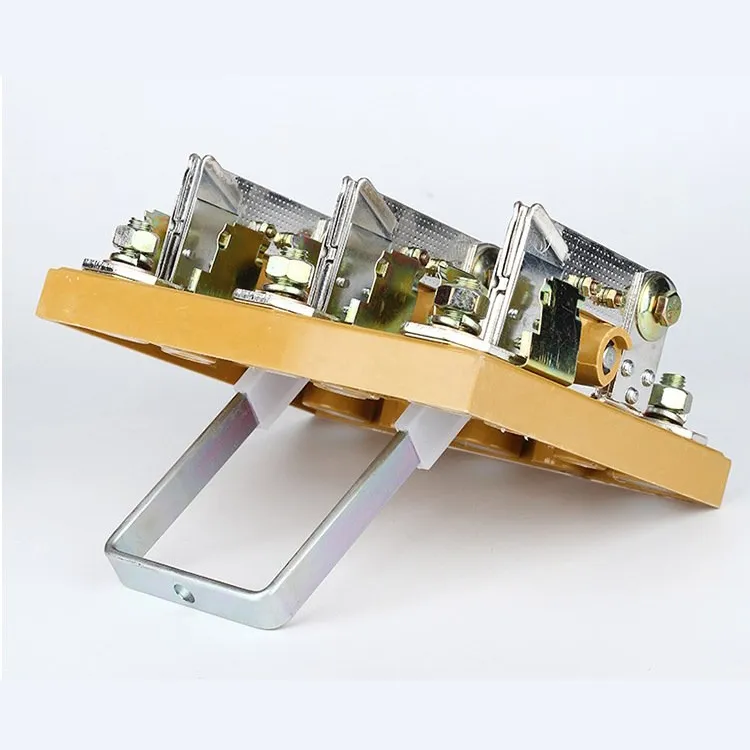

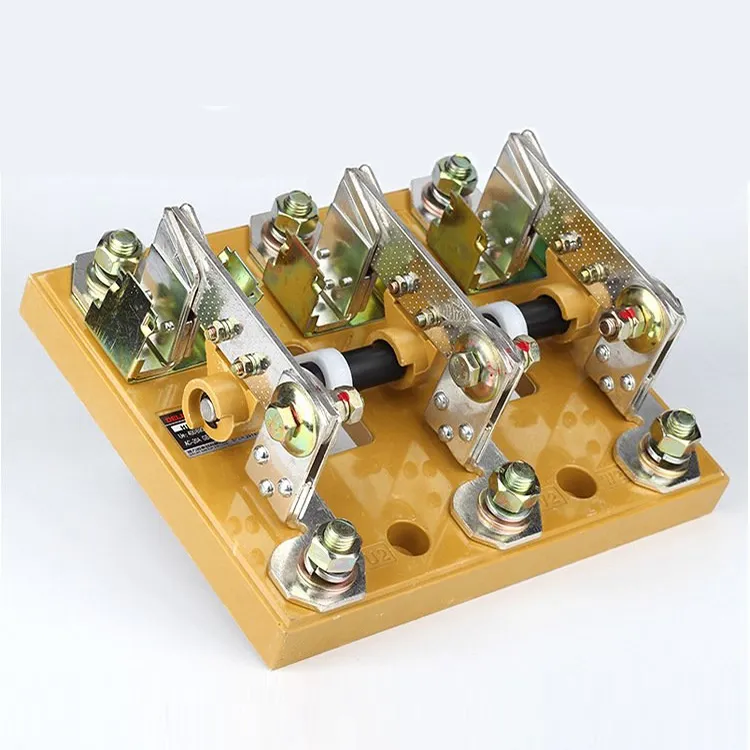

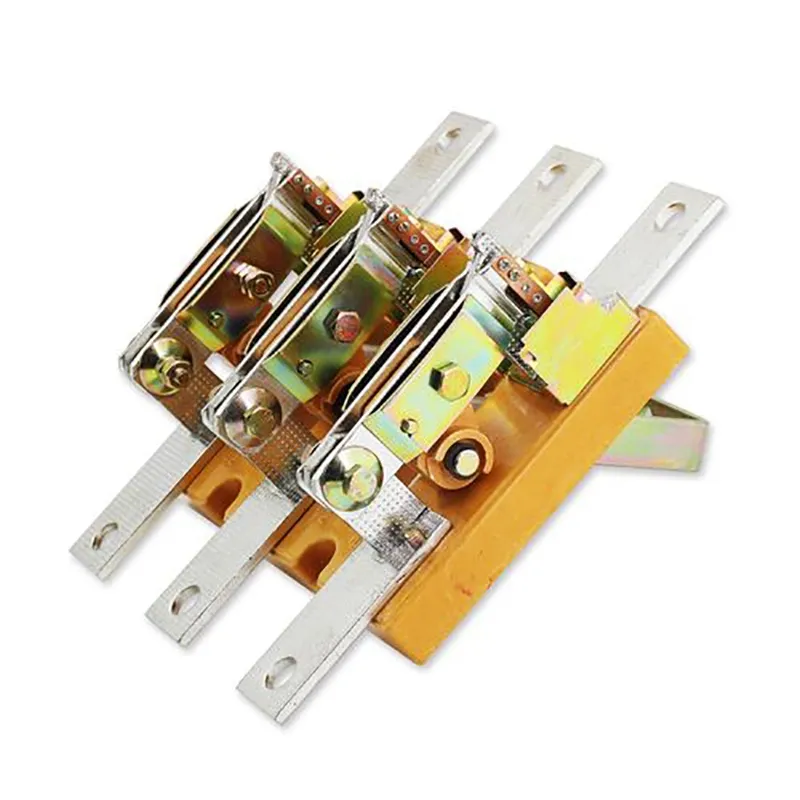

Електрически шкаф 800 ампера 3 фазен прекъсвач

За да произведе надежден електрически шкаф 800 ампера 3-фазен прекъсвач, Wenzhou XiFa Electric Power Equipment Co., Ltd използва висококачествени медни контакти и здрав корпус, за да осигури дълъг експлоатационен живот. Междувременно всеки електрически шкаф 800 ампера 3-фазен прекъсвач има компактен и опростен дизайн не само за осигуряване на очевидна точка на изключване визуално, но също така и за монтаж на панел или стена. Междувременно е необходимо всеки електрически шкаф 800 ампера 3-фазен прекъсвач да премине фабричните тестове преди бърза доставка.

Изпратете запитване

Описание на продукта

800 ампера 3-фазен превключвател е устройство, използвано предимно за изолиране на източници на енергия, извършване на превключващи операции и свързване или изключване на слаботокови вериги. Няма възможност за гасене на дъгата. Когато са в отворено положение, контактите поддържат определено изолационно разстояние с ясно видимо прекъсване; когато е в затворено положение, превключвателят е способен да пренася нормален работен ток, както и да издържа на необичайни условия, като например ток на късо съединение, за определен период от време.

В повечето случаи 800 ампера 3-фазен прекъсвач се прилага като изолатори за ниско напрежение, което означава, че са предназначени за напрежение под 1 kV. Въпреки че принципът на действие и конструкцията им са сравнително прости, те се произвеждат в големи количества и тяхната надеждност е критична. В резултат на това те играят важна роля в проектирането, изграждането и безопасната експлоатация на подстанции и електроцентрали.

Определящата характеристика на 800 ампера 3-фазен прекъсвач е, че той не може да прекъсва тока на натоварване; може да се отваря или затваря само когато веригата е без ток. Типичните препратки към 800 ампера 3-фазен прекъсвач обхващат техните функции, характеристики, класификации, приложения, подобрения срещу неправилно функциониране, практики за поддръжка и често срещани проблеми.

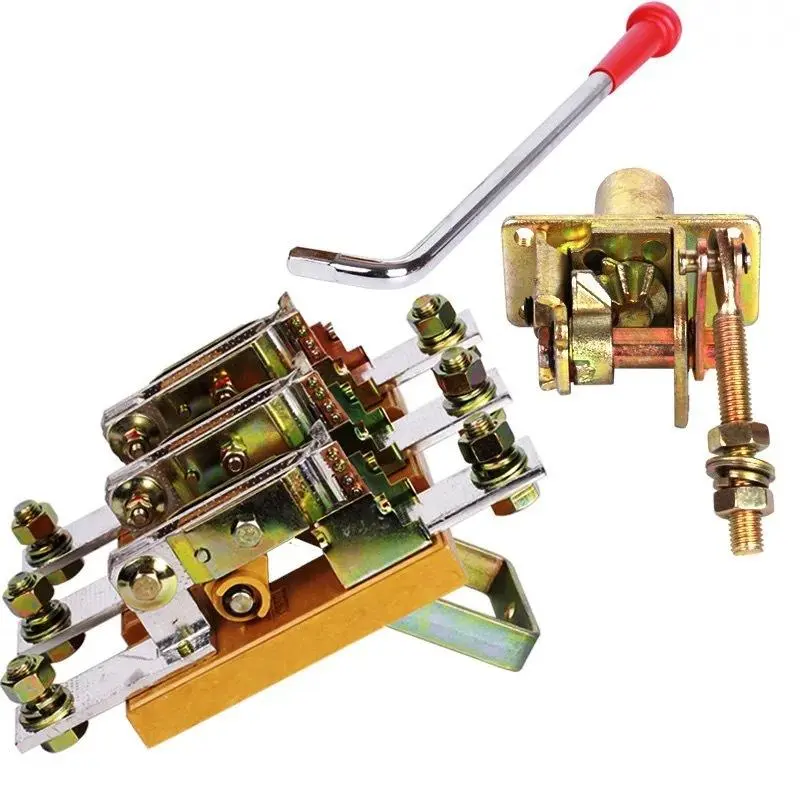

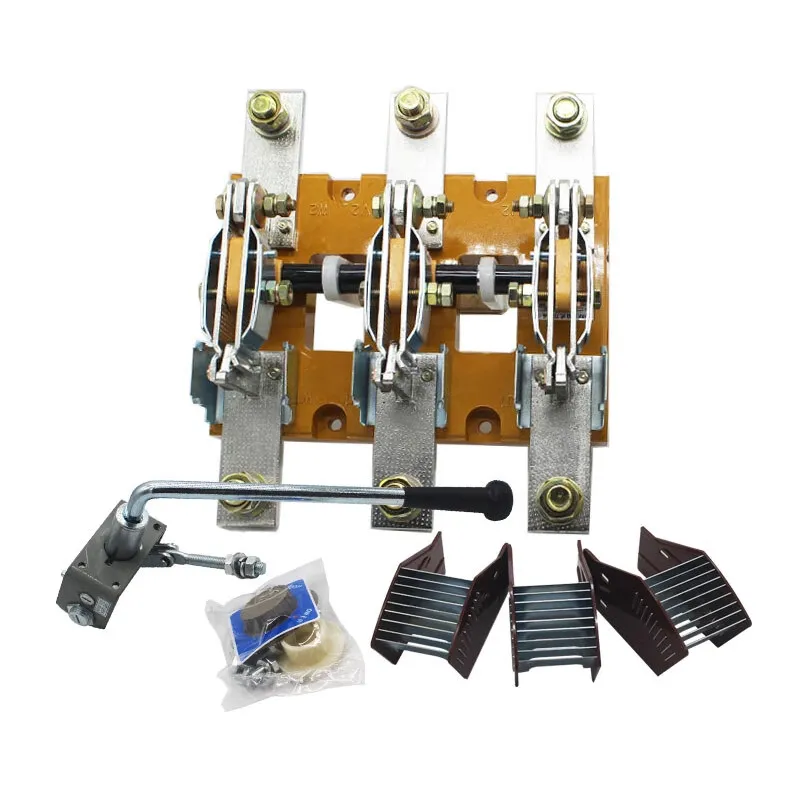

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Производствен параметър:

lth (A)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150A	4000А
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична якост (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Работен ток le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Мощност на двигателя (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Правилна и прекъсваща способност
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA пикова стойност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механичен живот (пъти)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електрически живот (пъти)
Ue=660V Номинален ток le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тегло (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Работен въртящ момент (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

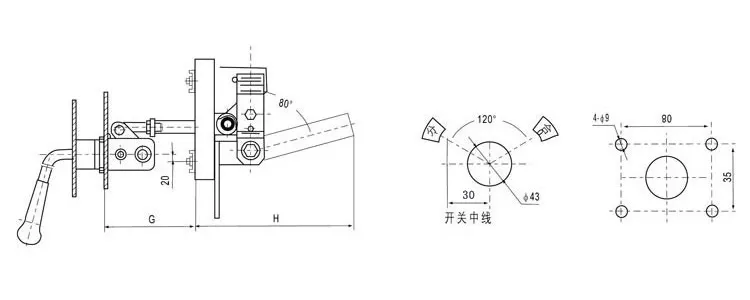

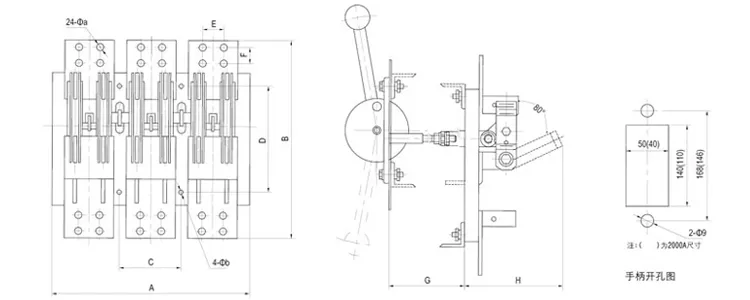

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

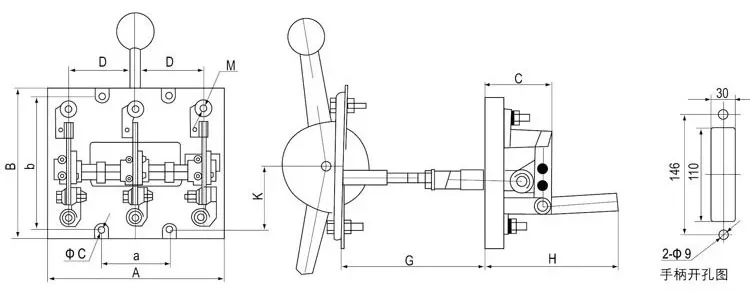

Тип		Размер на рамката (mm)						инсталационен размер (mm)
Тип		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-М12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-М12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12

Тип	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Често задавани въпроси за производството:

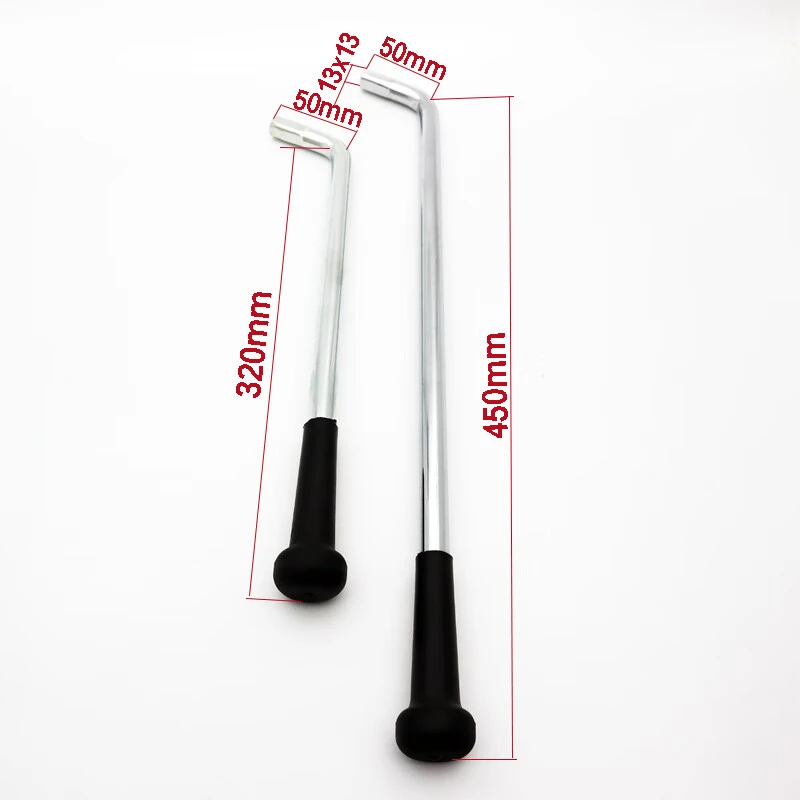

В: Как да избера между различни типове дръжки (въртяща се срещу лост)?

A: Въртящи се дръжки: Компактни, често използвани в центрове за управление на мотори или тесни пространства.

Дръжки на лоста: По-големи и по-видими, предпочитани, когато е необходима ясна индикация за ВКЛ./ИЗКЛ.

Изборът зависи от пространството, безопасната видимост и предпочитанията на оператора.

Въпрос: Може ли 800 ампера 3-фазен превключвател да се монтира във всяка ориентация?

О: Обикновено 800 ампера 3-фазен прекъсвач трябва да се монтира вертикално, за да отговаря на изискванията за безопасност и кода. Някои дизайни позволяват гъвкавост, но винаги следвайте инструкциите на производителя и местните електрически кодекси.

Въпрос: 800 ампера 3-фазен прекъсвач поддържа ли процедури за блокиране/маркиране (LOTO)?

О: Да, включва 800 ампера 3-фазен превключвател, повечето модели са оборудвани с дръжки, които могат да се заключват с катинар, за да се гарантира съответствие с изискванията за безопасност при блокиране/маркиране на OSHA. Това позволява на техниците безопасно да обслужват оборудването без риск от случайно повторно захранване.

Горещи маркери: Превключвател за прекъсване на 800 ампера, изключващ прекъсвач за електрически шкафове, трифазен прекъсвач
