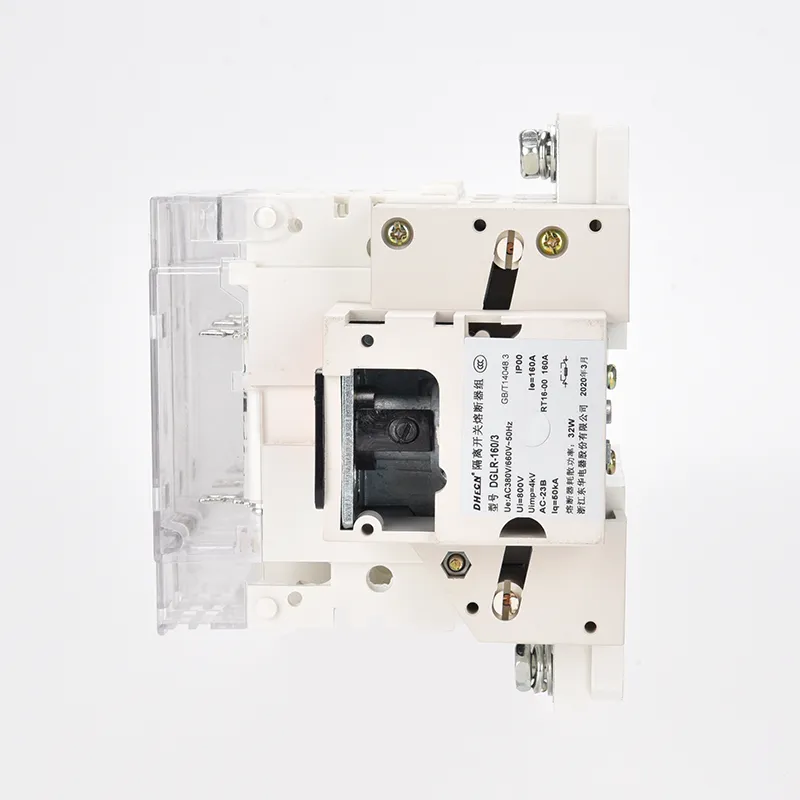

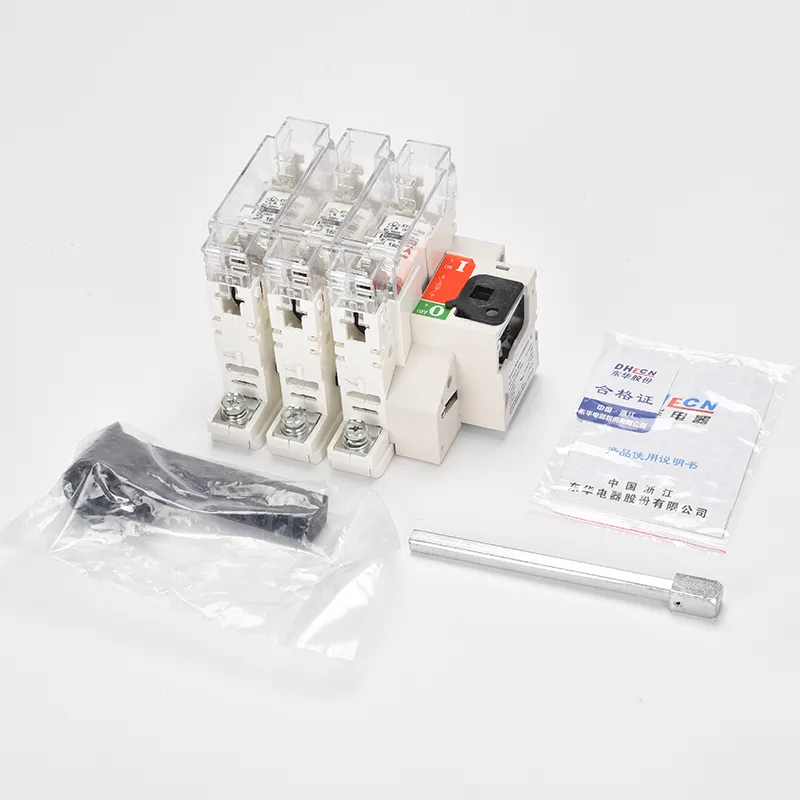

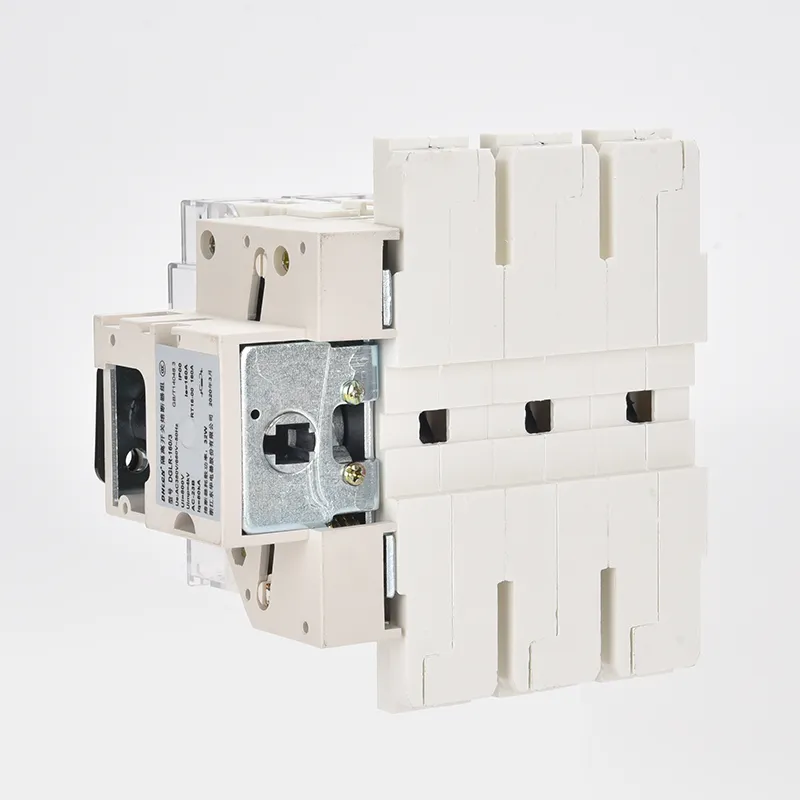

480 волта, 3 фази, 400 ампера прекъсвач с предпазител

Като специализиран производител, Wenzhou XiFa Electric Power Equipment Co., Ltd произвежда 480 волтов 3 фазен 400 ампера превключвател с предпазител повече от 10 години. Wenzhou XiFa Electric Power Equipment Co., Ltd продължава да използва принципа на „прост и ефективен“, за да проектира всеки 480 волтов 3 фазен 400 ампера превключвател с предпазител не само за да има отлична производителност при прекъсване и изолация, но и за защита от късо съединение и претоварване. В Wenzhou XiFa Electric Power Equipment Co., Ltd, техническият екип има за цел да проектира 480 волтов 3 фазен 400 ампера превключвател с предпазител като посока на ниска честота на отказ и без поддръжка.

Изпратете запитване

Описание на продукта

480 волтовият 3 фазен 400 ампера превключвател с предпазител играе критична роля в електрическите вериги. Комбинирайки функциите на предпазител и ножов превключвател, той предлага както защитни възможности, така и удобна работа. Благодарение на уникалния си механичен дизайн и прецизна работа, 480 волтовият трифазен прекъсвач с предпазител 400 ампера се превърна в незаменим компонент в съвременните електрически системи.

1. По време на нормална работа изключващият превключвател контролира свързването и изключването на захранването, като осигурява гладка непрекъснатост на веригата. Когато е необходима поддръжка, превключвателят с предпазител осигурява ясна физическа точка на изключване, предпазвайки персонала и оборудването.

2. В случай на претоварване или късо съединение, предпазителят в превключвателя се топи бързо, прекъсвайки тока на повреда и предпазвайки веригата и свързаните устройства от повреда.

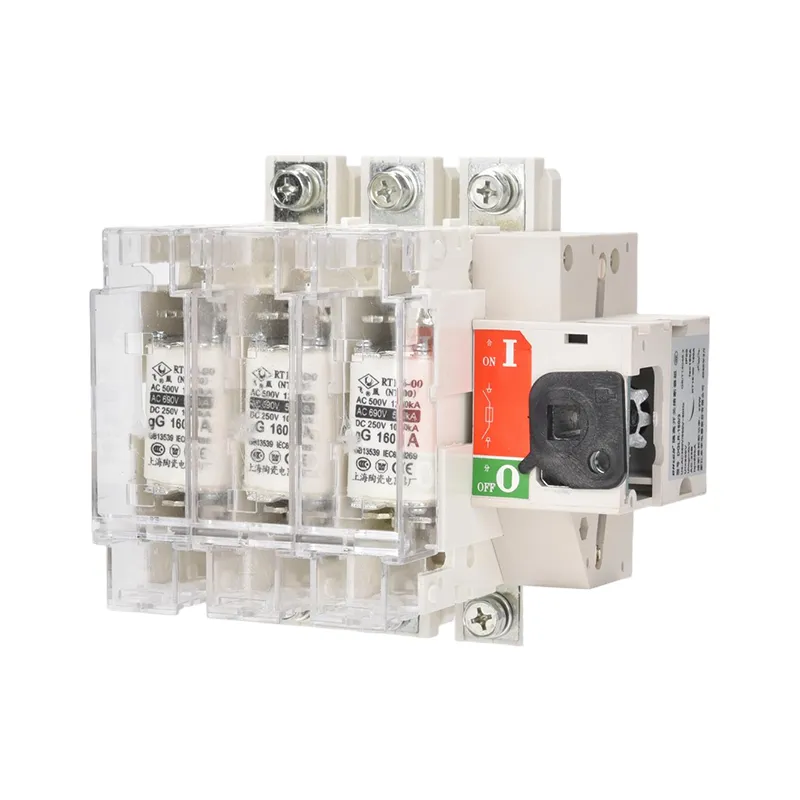

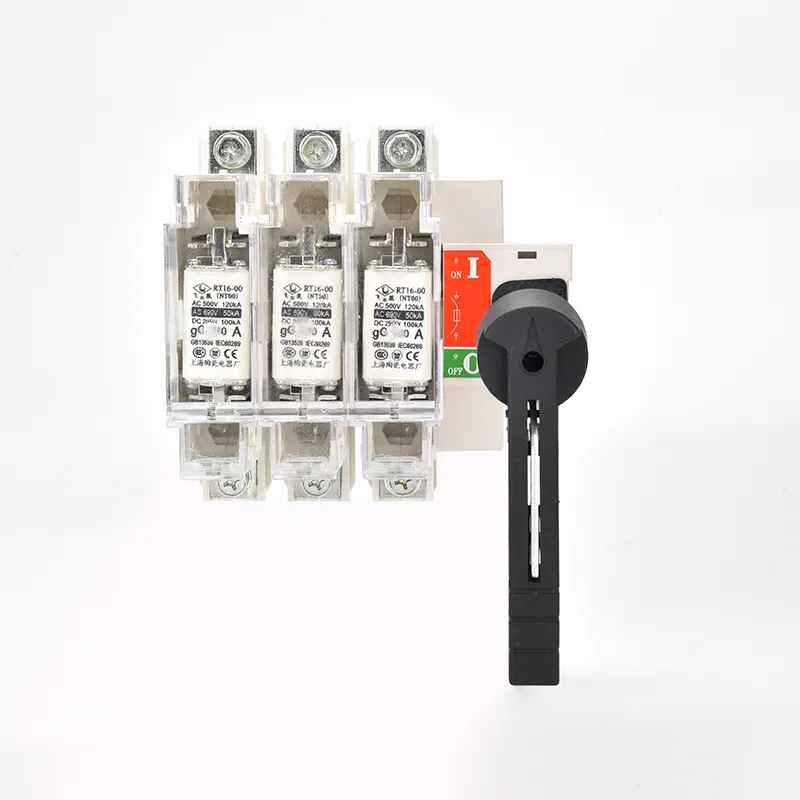

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Параметър на продукта:

Ток на рамката A	Номинален ток на предпазител (A)	Режим на предпазител
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

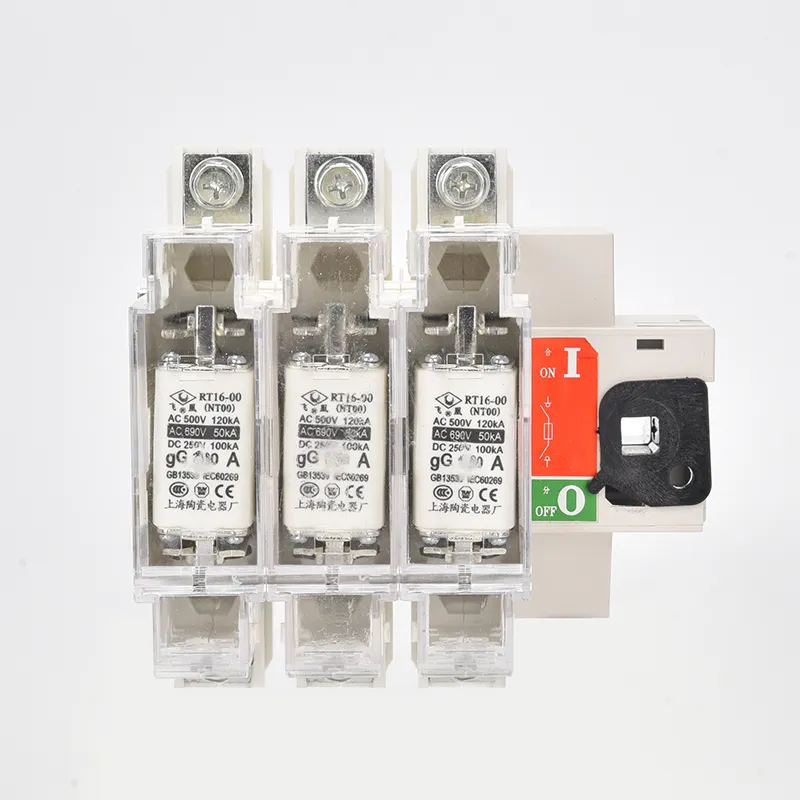

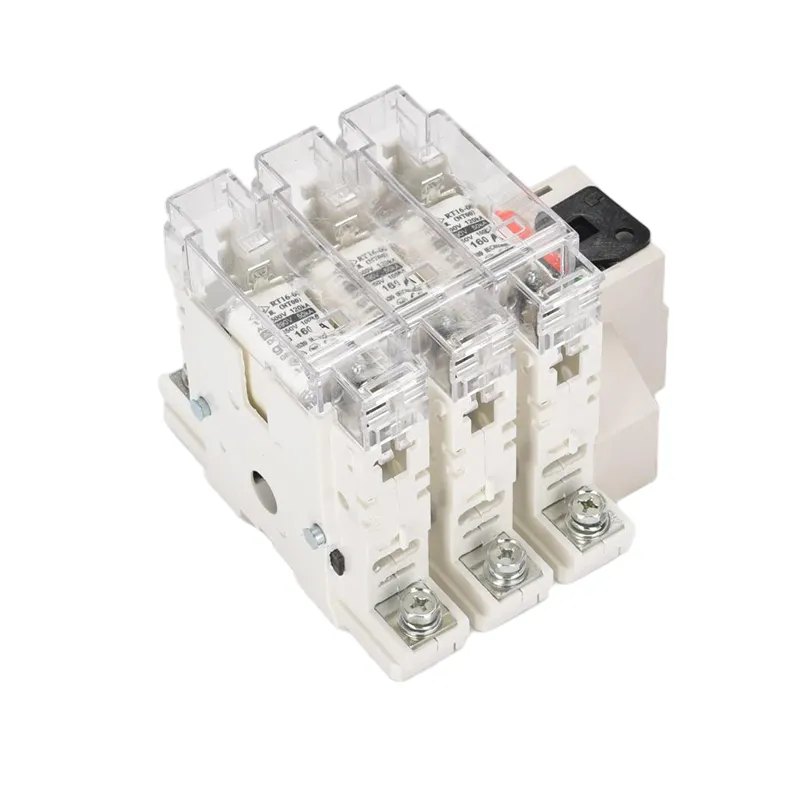

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

предният тип

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63А/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160А/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160А/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400А/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630А/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

отстрани тип

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63А/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160А/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160А/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Тип	Размер на предпазителя	Размер на рамката и монтажен размер
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400А/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630А/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Поддръжка на продукта:

1. Преди да бъде пуснат в нормална експлоатация, 480-волтовият 3-фазен прекъсвач с предпазител 400 ампера трябва да бъде монтиран във вертикално положение и капакът трябва да бъде отстранен.

2. За да се осигури правилна способност за прекъсване на късо съединение и ограничаване на тока, 480-волтовият 3-фазен превключвател с предпазител и 400 ампера трябва да бъде снабден с предпазители с правилния номинал.

3. При смяна на предпазител веригата на товара първо трябва да бъде прекъсната и капакът на изключващия превключвател да се отвори или отстрани. След това предпазителят може да бъде освободен чрез леко натискане на пружинната скоба под задържащата плоча. Нов предпазител се монтира чрез плъзгане надолу по направляващия слот на място.

4.Въпреки че дъговата камера може лесно да се постави или извади от горния гнездо, трябва да се избягва ненужното отстраняване. По време на монтажа трябва да се борави внимателно и да се постави бавно, докато стъпи напълно.

5. За да поддържате контактите на 480-волтовия 3-фазен прекъсвач с предпазител 400 ампера в добро състояние, е необходима редовна проверка и почистване от прах, масло или други отлагания. Освен това трябва периодично да се прилага смазване на движещите се части на работния механизъм, за да се поддържа гладка работа и да се удължи експлоатационният живот.
