3 фаза 200 ампера прекъсвач без предпазител

Като професионален производител, Wenzhou XiFa Electric Power Equipment Co., Ltd стриктно следва системата за контрол на качеството, за да произвежда всеки 3-фазен 200 ампера превключвател без предпазител. В работилницата на 3-фазен прекъсвач без предпазител от 200 ампера мениджърите ще инспектират всеки производствен процес, работещ гладко, за да гарантират бърза доставка без забавяне. Когато изключващият превключвател приключи, е необходимо да се подложи на серия от фабрични тестове, като например механичен работен тест, за да се провери плавното и надеждно превключване и тест за издържано напрежение на честотата на мощността на главната верига и изолационните части.

Изпратете запитване

Описание на продукта

За да опознаем по-добре трифазен прекъсвач без предпазител от 200 ампера, бихме могли да въведем прекъсвач без предпазител от функцията в енергийната система. Може да се покаже като по-долу:

1. Изолация на захранването: По време на проверка или поддръжка на електрическо оборудване, отварянето на 3-фазния прекъсвач без предпазител от 200 ампера напълно отделя обслужваното оборудване от части под напрежение, създавайки видимо прекъсване и осигурявайки безопасността на персонала.

2. Превключващи операции: При работа на електрическата система 3-фазни 200 ампера прекъсвачи без предпазители работят в координация с прекъсвачи, за да променят работната конфигурация на веригите - например прехвърляне на шини или промяна на захранващите маршрути: позволявайки гъвкав контрол на системата.

3. Създаване и прекъсване на малки токове: 3-фазни 200 ампера превключватели без предпазител могат директно да свързват или изключват вериги с малък ток, като ненатоварени къси линии, трансформатори на напрежение и ограничители на пренапрежение, без да е необходимо да работите с прекъсвач, като по този начин опростявате рутинните операции.

4. Координация със защитни устройства: Когато възникне повреда, 3-фазният прекъсвач без предпазител от 200 ампера изолира повредената секция, след като прекъсвачът се е задействал, предотвратявайки разширяването на повредата и поддържайки стабилна работа на системата.

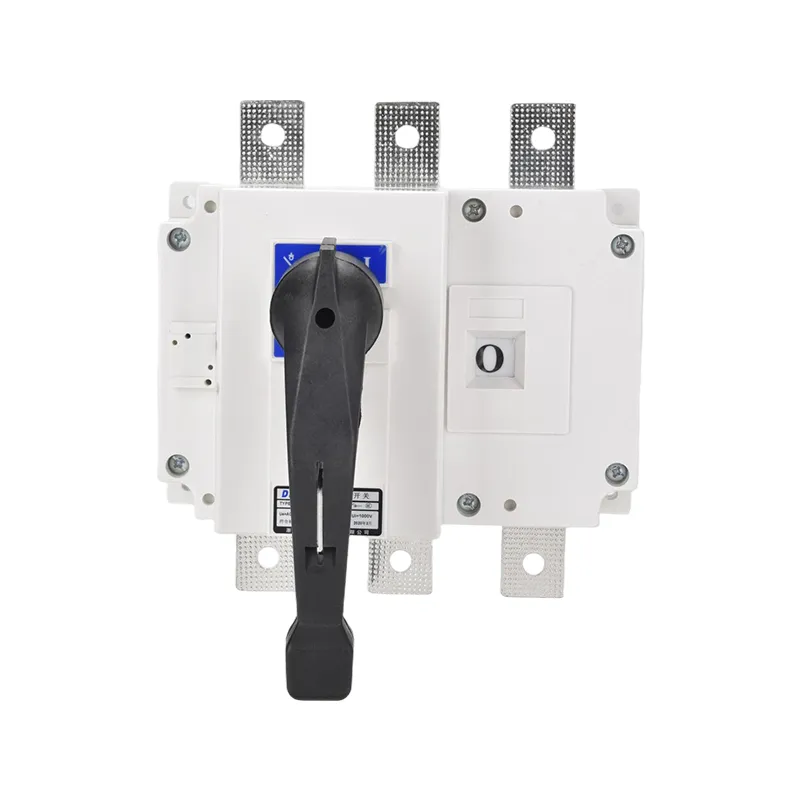

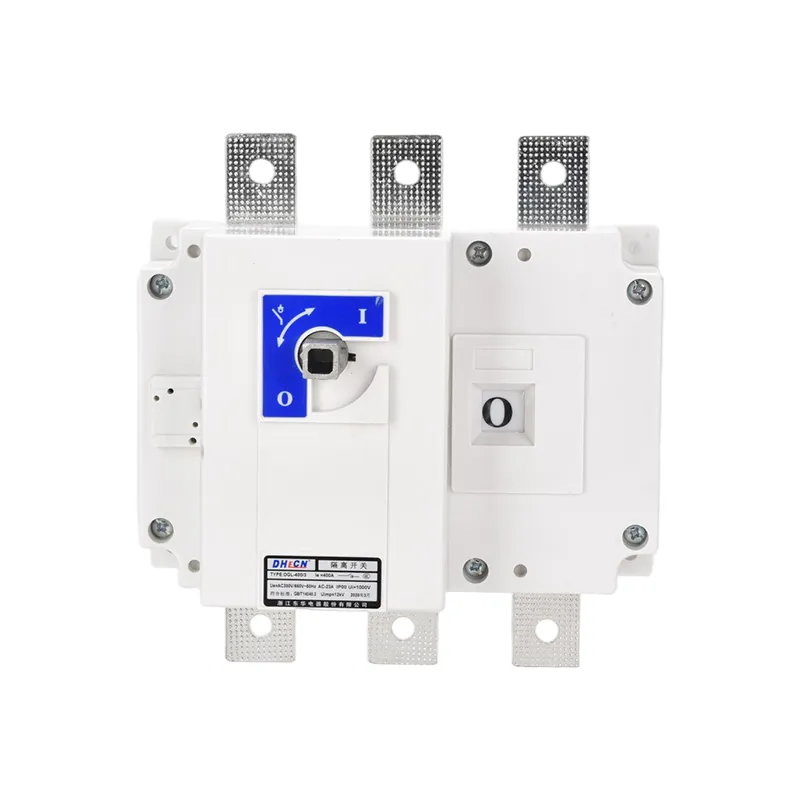

3 Phase 200 Amp Non Fused Disconnect Switch

Параметър на продукта:

lth (A)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150A	4000А
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична якост (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Работен ток le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Мощност на двигателя (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Правилна и прекъсваща способност
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA пикова стойност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механичен живот (пъти)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електрически живот (пъти)
Ue=660V Номинален ток le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тегло (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Работен въртящ момент (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

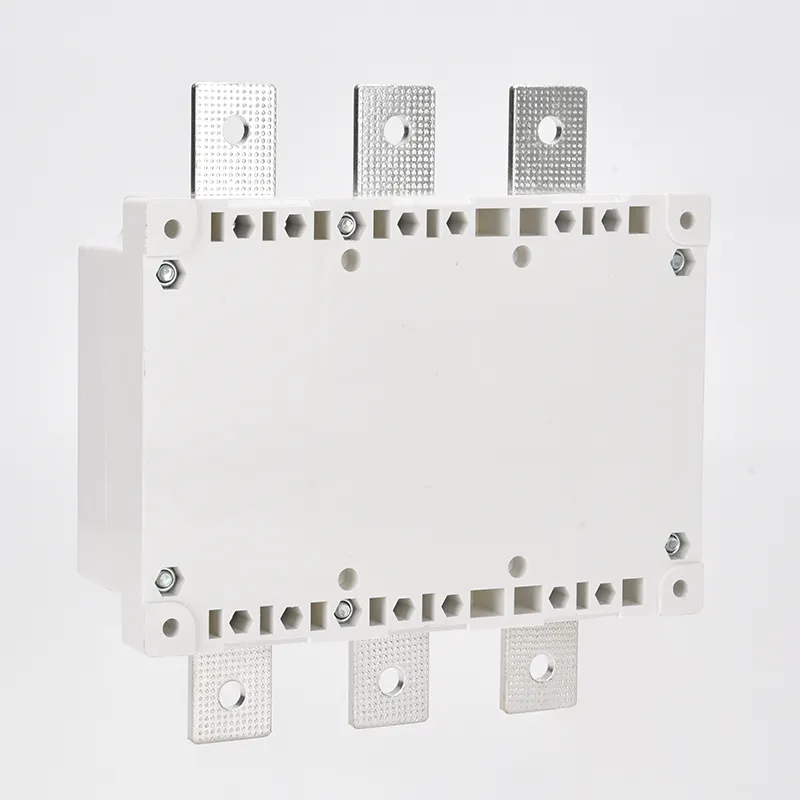

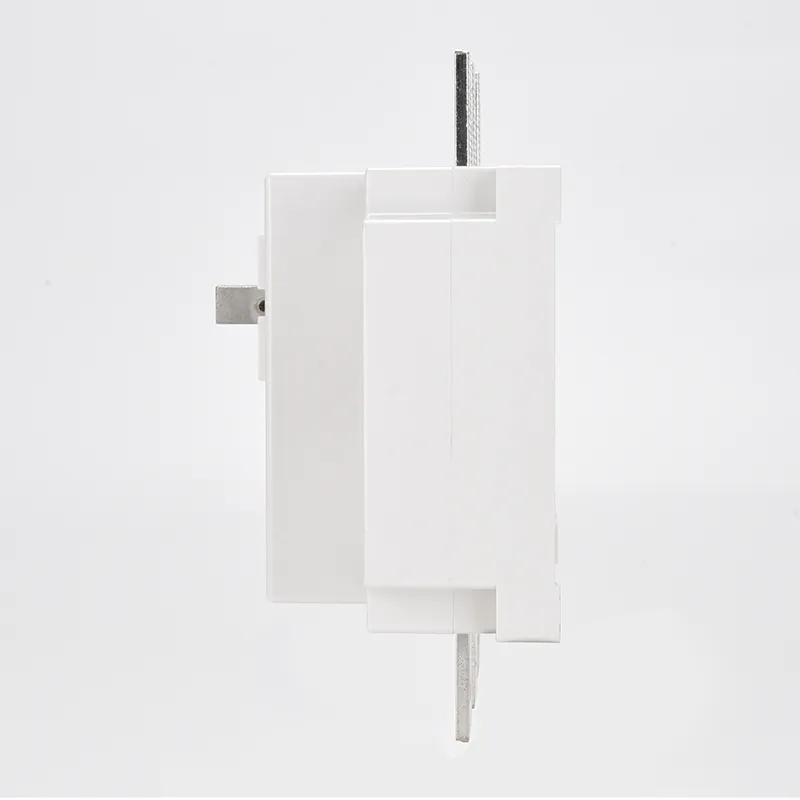

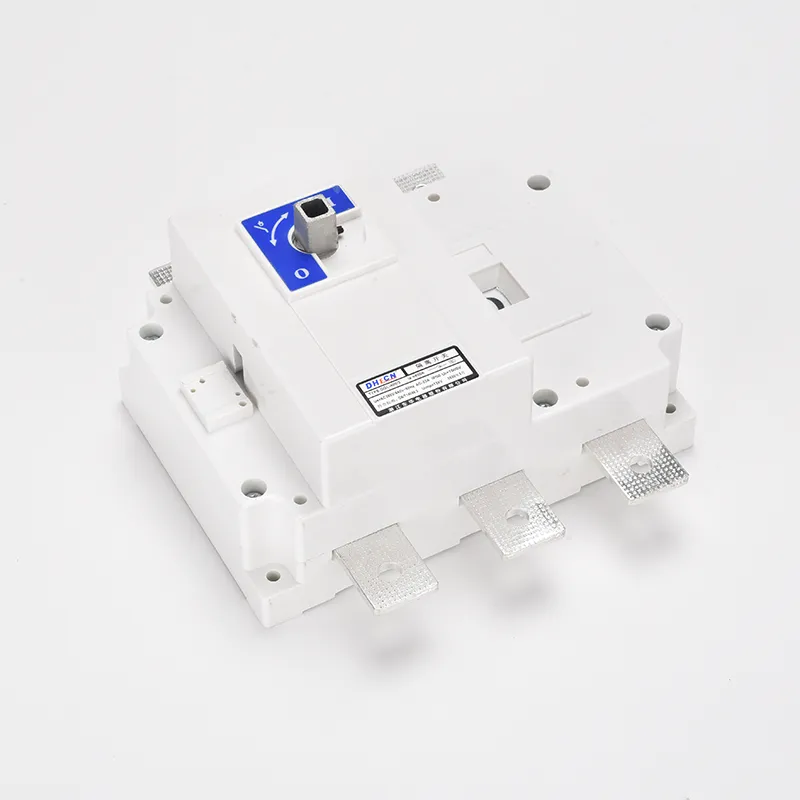

3 Phase 200 Amp Non Fused Disconnect Switch

Тип	Размер на рамката и монтажен размер
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125А-160А/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125А-160А/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315А-400А/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315А-400А/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Размер
GL-125～630A	I	M	Z	W	Q
125А	55	5.5	85	190	218
160А	55	5.5	85	190	218
200А	55	5.5	85	190	218
250А	55	5.5	85	190	218
315А	60	6.5	130	240	270
400А	60	6.5	130	240	270
500А	60	6.5	130	240	270
630А	60	6.5	130	240	270

Тип	Размер на рамката и монтажен размер
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

ЧЗВ за продукта:

Въпрос: Каква е основната функция на 3-фазен прекъсвач без предпазител 200A?

A: 3-фазен прекъсвач без предпазител 200 A осигурява средство за ръчно изолиране на захранването от оборудване или вериги за поддръжка и безопасност. За разлика от превключвателя с предпазител, той не включва защита от свръхток - той просто отваря и затваря веригата.

Въпрос: В какъв тип приложения обикновено се използва 3-фазен прекъсвач без предпазител 200A?

A: Разединители без предпазител обикновено се инсталират, когато защитата от свръхток вече е осигурена от прекъсвач или предпазител нагоре по веригата. Те често се използват като локални изолационни устройства за HVAC модули, двигатели, машинни инструменти или разпределителни панели.

Въпрос: Защо да изберете 200 ампера?

A: Рейтинг 200A е подходящ за системи, където максималният непрекъснат ток на натоварване не надвишава 200 ампера. Тази оценка често се използва в средни търговски и леки промишлени съоръжения, където разклонените вериги или индивидуалните товари изискват безопасно изолиране.

Въпрос: Какви номинални стойности на напрежението са налични за 3-фазен прекъсвач без предпазител 200A?

A: Повечето 3-фазни 200A прекъсвачи без предпазител са оценени до 600 волта AC, като 240V и 480V са най-често срещаните. Винаги проверявайте дали рейтингът на устройството съответства или надвишава системното напрежение.
