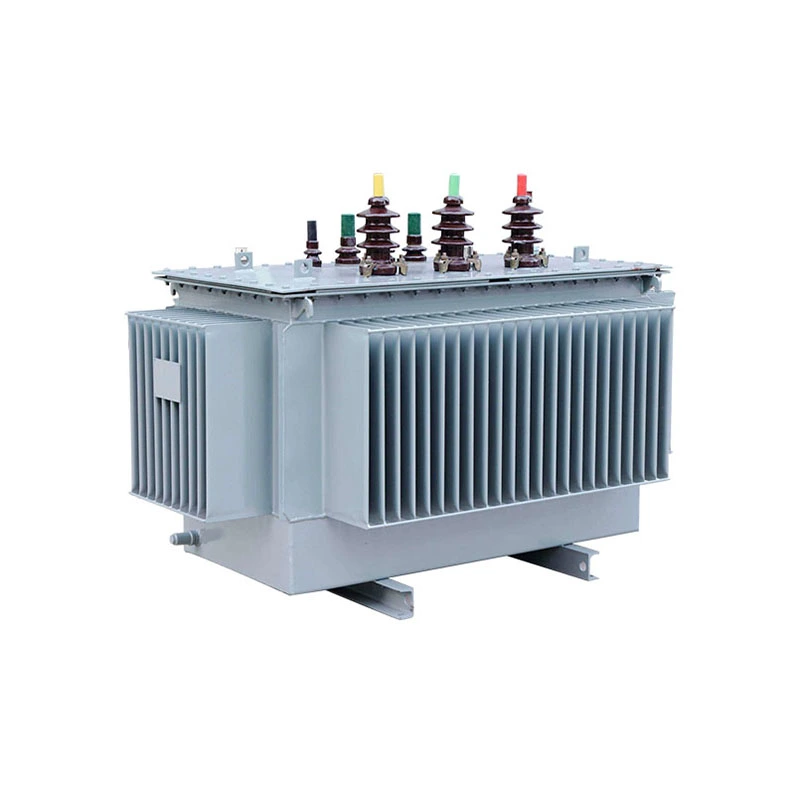

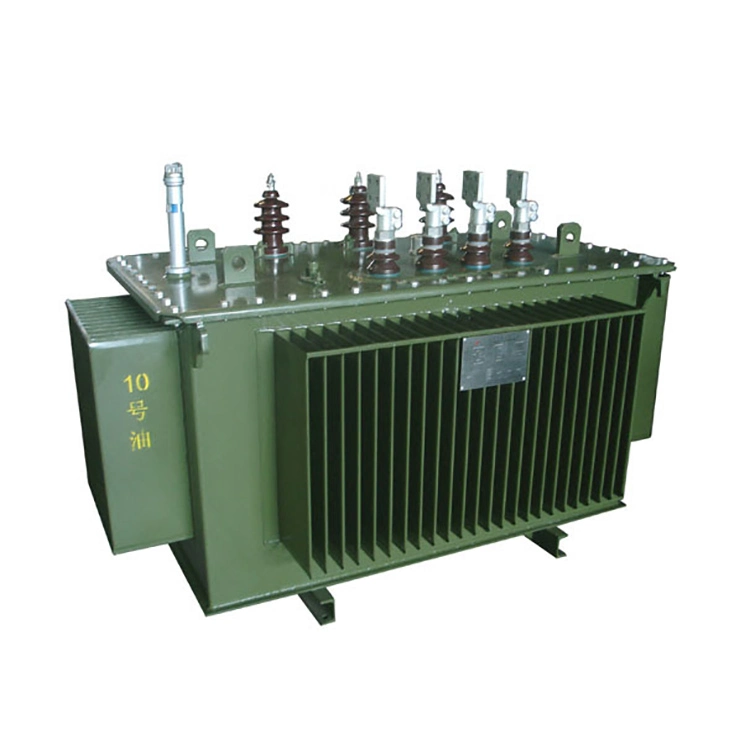

SH15 160 Kva Трансформатор от аморфна сплав

Характеристики:

1. Аморфната сплав е нов тип енергоспестяващ материал за сърцевина, направен чрез процеса на бързо охлаждане. Неговите метални атоми са подредени в неподредено аморфно състояние, различно от кристалната структура на традиционната силициева стомана. Процесите на намагнитване и размагнитване са по-чувствителни и загубата на магнитен хистерезис е значително намалена. Дебелината на сърцевината на този трансформатор от аморфна сплав SH15 160 kva е само 0,025 mm, по-малко от една десета от тази на обикновените листове от силициева стомана. Също така загубата на магнитна верига е изключително ниска. От материално ниво този трансформатор постига спестяване на енергия и намаляване на консумацията.

2. Трансформаторът от аморфна сплав SH15 160 kva се възползва от превъзходните характеристики на сърцевините от аморфна сплав, която се отличава с висока плътност на магнитния поток при насищане, ултра ниска загуба, нисък ток на възбуждане и отлична температурна стабилност. В сравнение с традиционните трансформатори от силициева стомана със същия капацитет, загубата на празен ход на трансформатора от аморфна сплав намалява с повече от 70%, а токът на празен ход е само 0,7%. Той може ефективно да намали неефективното потребление на енергия по време на работа без товар и леко натоварване на електрическата мрежа и е подходящ за дълготрайни характеристики на работа с леко натоварване на разпределителните трансформатори. В същото време той има силна устойчивост на атмосферни влияния и работи стабилно в диапазона от -30 ℃ до 40 ℃.

3. Трансформаторът от аморфна сплав SH15 160 kva приема зряла трифазна петколонна интегрирана затворена структура на ядрото, отхвърляйки традиционния дизайн на сърцевината на снаждане, елиминирайки допълнителните загуби и работния шум, причинени от празнините на снаждането. Сърцевината е фиксирана от формовъчна рамка с висока якост, с компактна и стабилна структура, която може ефективно да избегне допълнителните загуби, причинени от дългосрочни вибрации и разхлабване. Намотките за високо и ниско напрежение приемат правилна правоъгълна структура на плътна намотка, с еднаква сила и силна стабилност, комбинирани с 4,0% стандартен импеданс на късо съединение, притежаващи отлично съпротивление на късо съединение и безопасност и надеждност при работа.

4. Трансформаторът от аморфна сплав приема напълно запечатана структура на гофриран резервоар за масло, без необходимост от резервоар за съхранение. Чрез използване на гофрирани плочи за адаптивно компенсиране на топлинното разширение и свиване на изолационното масло, то може да изолира въздуха и влагата, да забави стареенето на изолацията, да предотврати влошаването на маслото, да постигне дългосрочна работа без поддръжка и значително да намали по-късните разходи за експлоатация и поддръжка.

Технически параметър:

Специални предпазни мерки за трансформатор от аморфна сплав SH15 160 kva:

1. Работете внимателно, избягвайте удари: По време на поддръжка строго забранете сблъсък или удряне на сърцевината от аморфна сплав с твърди предмети, тъй като тя е изключително чувствителна към механично напрежение и може да доведе до значително увеличаване на загубите.

2. Обърнете внимание на промените в шума: Слушайте звуците по време на работа. Ако шумът внезапно се увеличи или има необичайни шумове, спрете незабавно трансформатора от аморфна сплав SH15 160 kva и проверете дали силата на затягане на желязното ядро ​​е неуспешна.

3. Избягвайте ненужно разглобяване: трансформаторите от аморфна сплав SH15 160 kva не трябва да се подлагат на рутинни проверки за разглобяване. Ако е необходимо разглобяване, то трябва да се извърши стриктно в рамките на ограничението от 8 часа (влажност < 65%) или 4 часа (влажност < 75%) за времето на излагане на тялото на трансформатора и се свържете предварително с производителя, за да предотвратите повреда на структурата на сърцевината.

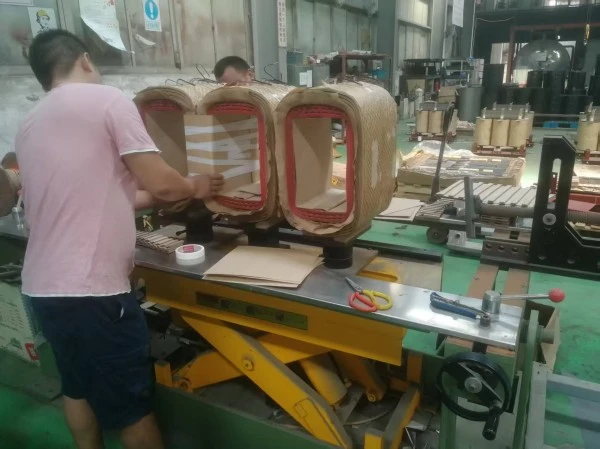

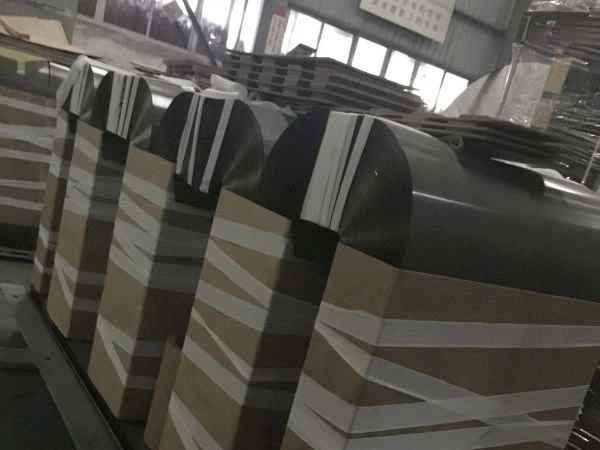

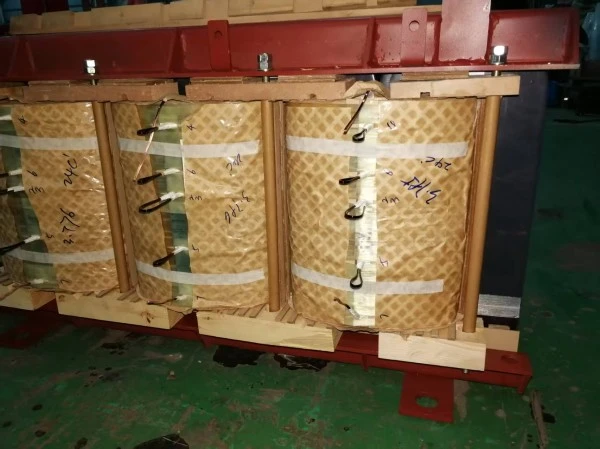

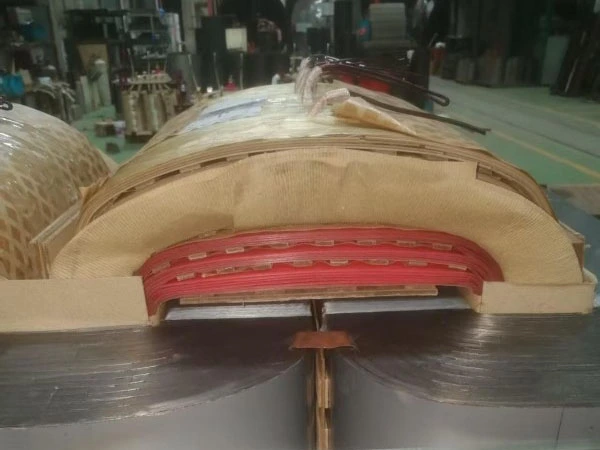

Трансформатор от аморфна сплав в обработка

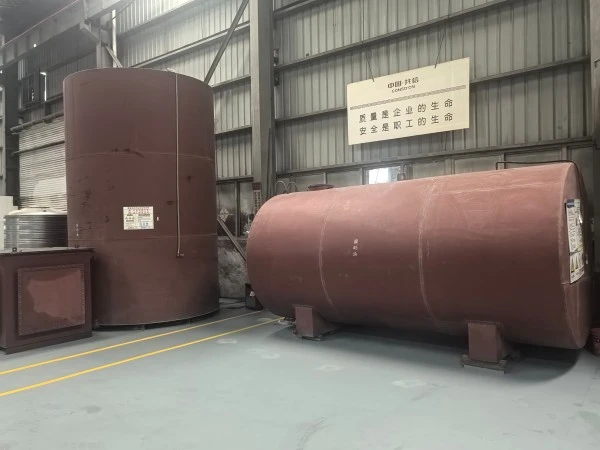

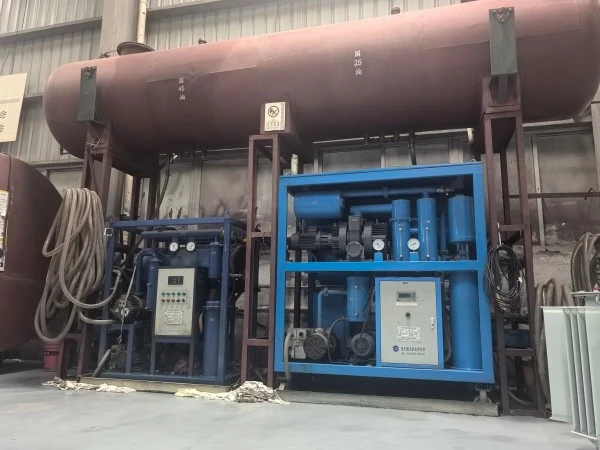

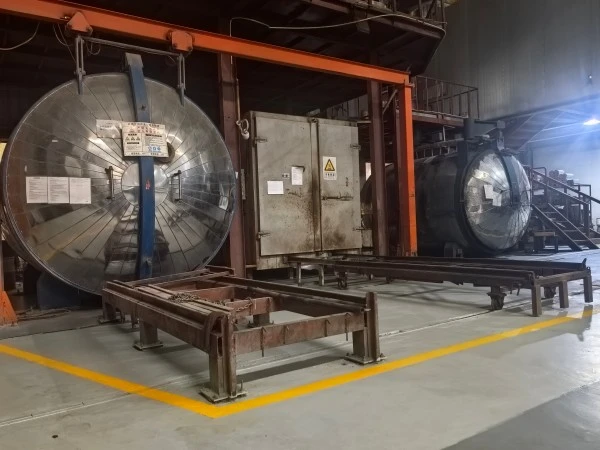

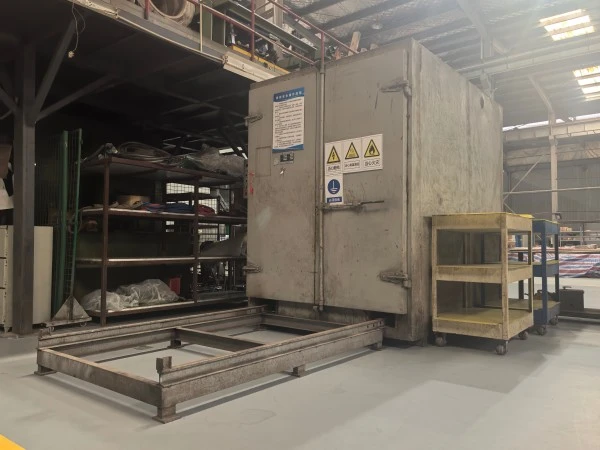

Оборудване

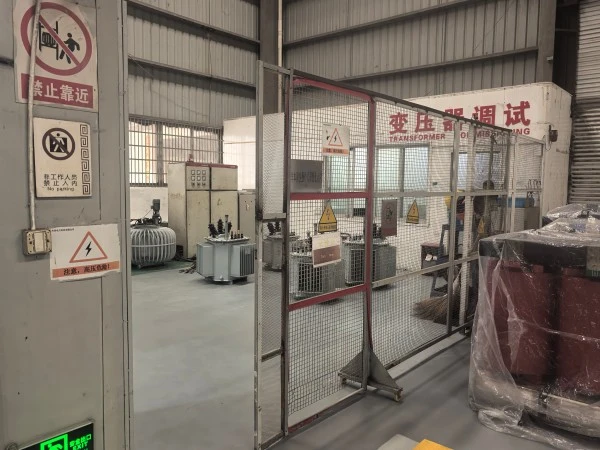

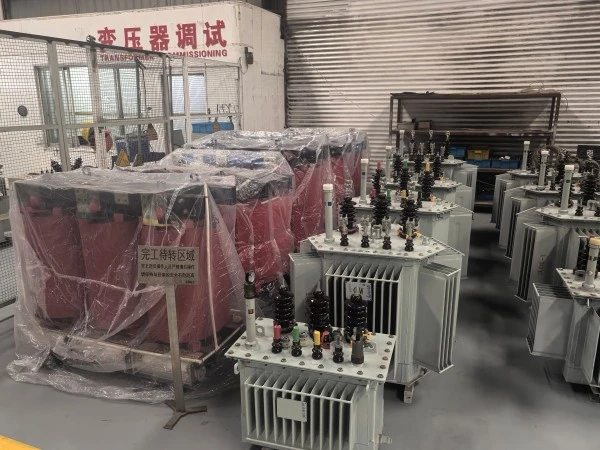

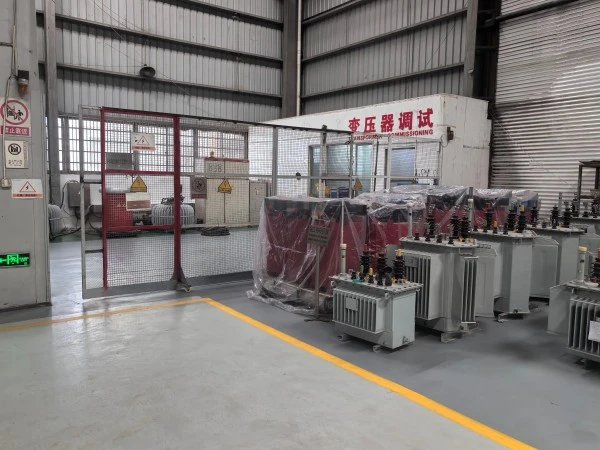

Център за тестване
