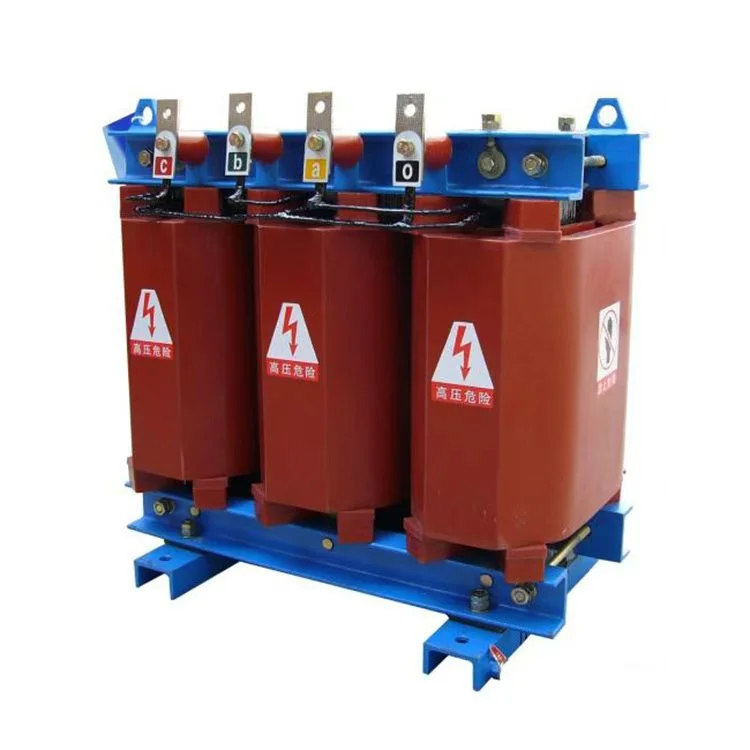

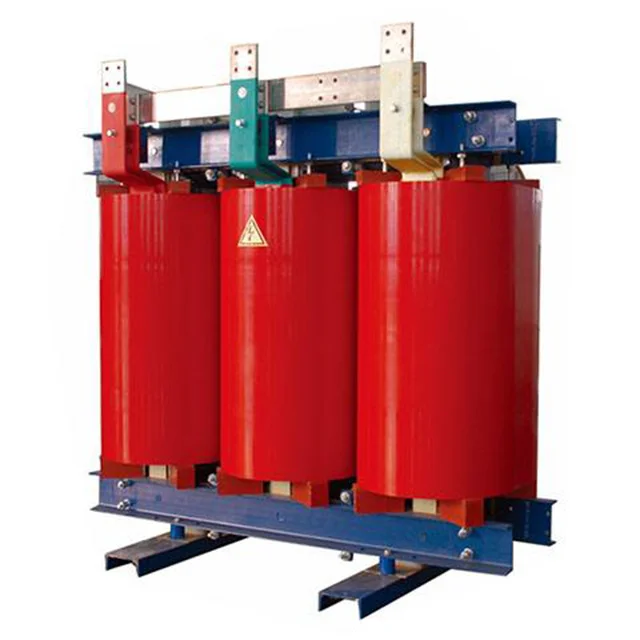

500kva 11kv Сух тип Nltc разпределителен трансформатор

На фона на нарастващото глобално търсене на електроенергия, 500kva 11kv сух тип nltc разпределителен трансформатор се използва широко в области като селски електрически мрежи, индустрия, търговия, нова енергия и обществени съоръжения. Тяхната висока надеждност е потвърдена чрез работа в повече от 50 страни и региони по света. Те са продадени на държави и региони, включително Танзания, Зимбабве, Гана, Южна Африка, Кения, Замбия и други.

Структурни характеристики на 500kva 11kv сух тип nltc разпределителен трансформатор:

Намотки: Намотките са навити с медни проводници, навити с тел или фолио, подсилени с фибростъкло и изцяло отлети с епоксидна смола без пълнители, като се използват процеси на вакуумно сушене и обезгазяване. Това води до висока механична якост, силна устойчивост на късо съединение и отлична устойчивост на импулси.

Намотки за високо напрежение: Началният и крайният извод, както и междинните изводи, са вградени с медни гайки. Тази структура осигурява добра твърдост, улеснява лесната смяна на крана и осигурява спретнат и естетически приятен външен вид.

Сърцевина: Сърцевината е сглобена с помощта на висококачествени зърнесто ориентирани студено валцувани листове от силициева стомана с 45-градусови напълно скосени многостъпални фуги. Повърхността на 500kva 11kv сух тип nltc разпределителен трансформатор е покрита с изолационен слой от смола, осигуряващ устойчивост на влага, предотвратяване на ръжда и намаляване на шума.

Система за затягане: Еластични компоненти се използват между сърцевината, затягащите приспособления и намотките, за да поддържат намотките под постоянна компресия, като по този начин намаляват нивата на шум.

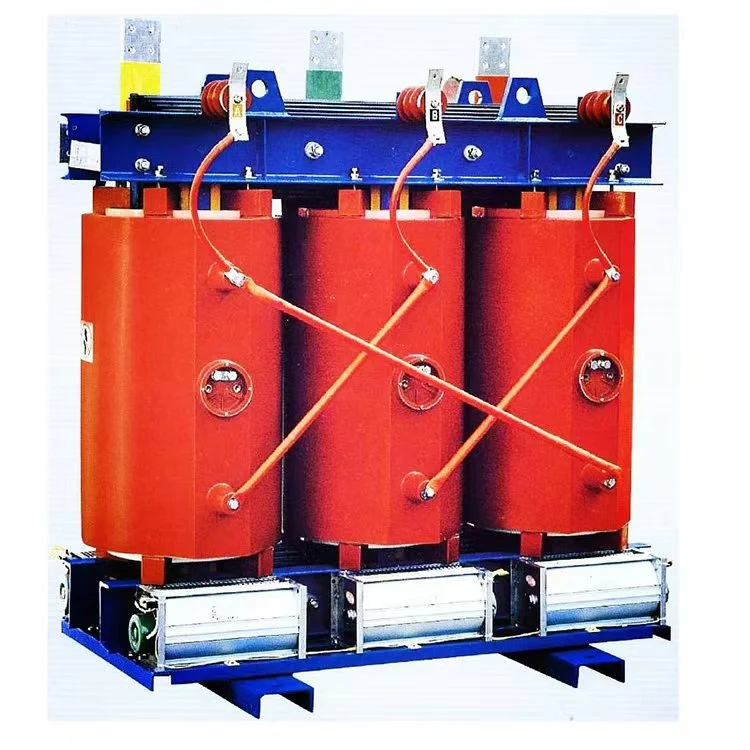

Охлаждащ дизайн: 500kva 11kv сух тип nltc разпределителен трансформатор е проектиран за естествено охлаждане (AN). Надлъжните вентилационни канали са предварително оформени вътре в стените на бобината на изцяло отлятите намотки за високо и ниско напрежение. Принудително въздушно охлаждане Вентилатори за охлаждане на AF оборудване могат да бъдат монтирани като опция. С принудително въздушно охлаждане номиналният изходен капацитет може да бъде увеличен с 50%.40% за мощности от 500 kVA и по-ниски.

Мониторинг на температурата: 500kva 11kv сух тип nltc разпределителен трансформатор е оборудван с температурен контролер от серия BWDK. Платинените съпротивителни сензори Pt100 са поставени в предварително вградени отвори в горната част на намотките за ниско напрежение, за да наблюдават повишаването на температурата на намотката. Контролерът автоматично стартира или спира охлаждащите вентилатори и осигурява функции като аларма за повреда, аларма за превишена температура и изключване при превишена температура. Тези характеристики предлагат надеждна защита от претоварване за сухия трансформатор, като по този начин повишават неговата експлоатационна безопасност.

Параметри на продукта:

Производствено оборудване

Полуготов продукт

Степен на защита IP21

Трансформаторно ядро

Намотка на трансформатор

Тестови център

Работилница за навиване
