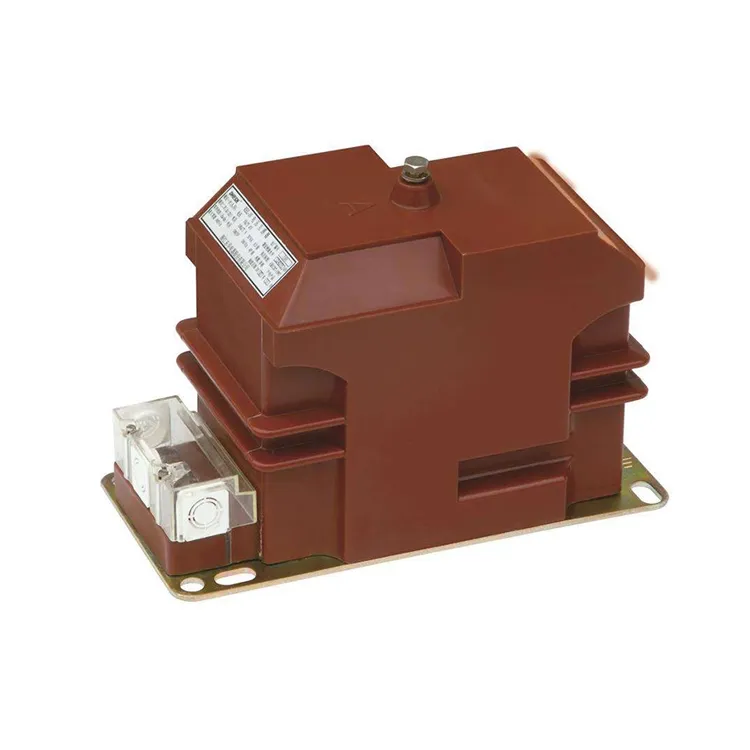

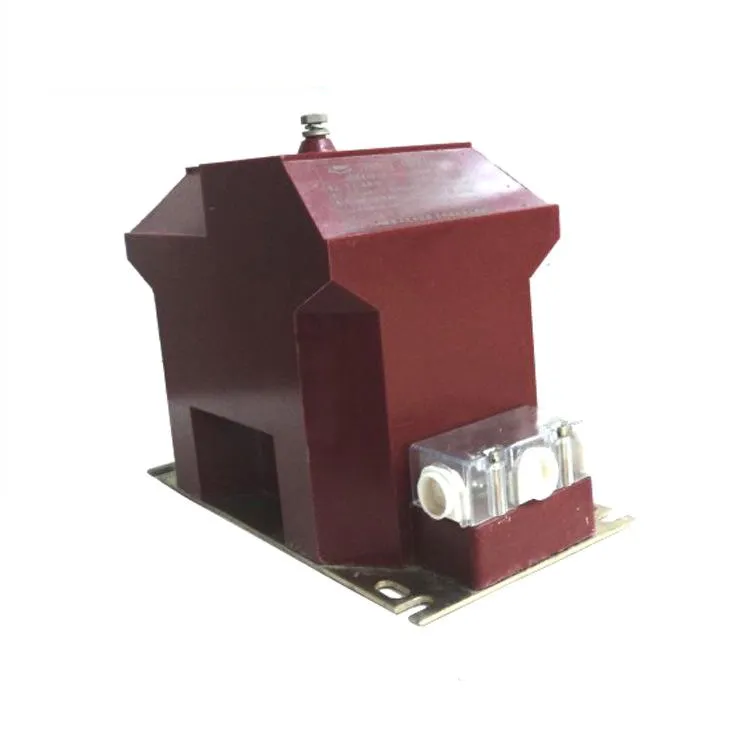

Потенциален трансформатор със смола за средно напрежение, чиято функция е толкова подобна на трансформатора за разпределение на мощността, е проектиран да преобразува напрежение. Силовите трансформатори обаче регулират напрежението предимно, за да осигурят ефективен пренос и разпределение на електроенергия, обикновено с капацитет, оценен в kVA или MVA, докато потенциалните трансформатори служат за измерване и защита. основната функция на трансформатора на потенциала със смола със средно напрежение е да доставя работна мощност на измервателни инструменти и защитни релета, за да позволи точно наблюдение на мрежовото напрежение, мощността и консумацията на енергия. Потенциалните трансформатори също осигуряват критичен вход за защитни схеми за защита на активи с висока стойност, като например преносни линии, двигатели и силови трансформатори по време на условия на повреда. Поради тези функции,потенциални трансформаториса проектирани с относително малък капацитет, обикновено само от няколко VA до няколко десетки VA и рядко надвишаващи 1000 VA.
| Тип | Коефициент на номинално напрежение (kV) | Клас на точност | Клас на точност и номинална мощност cosΦ=0,8 | Макс. Изход (VA) | |||
| 0.2 | 0.5 | 1 | 6 (P) | ||||
| JDZX10-3A | (3/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZX10-10A | (10/√3)/(0,1/√3)/(0,1/3) | ||||||
В: Каква е функцията на трансформатор на потенциален трансформатор със смола със средно напрежение в разпределителната уредба?
О: Потенциален трансформатор се използва за понижаване на напрежението на първичната система до стандартизирана по-ниска стойност, която може безопасно да се подава към измервателни уреди, измервателни уреди за енергия и защитни релета. В разпределителните уредби за средно напрежение потенциалните трансформатори със смола осигуряват галванична изолация между системата за първично напрежение и веригите за управление на вторичното напрежение, за да осигурят както точност, така и безопасност на оператора.
Въпрос: Защо технологията за лята смола е предпочитана за потенциални трансформатори със средно напрежение?
A: Излятите със смола PT използват епоксидна смола като изолационен и капсулиращ материал. Тази технология осигурява отлична електрическа изолация, висока механична якост, устойчивост на влага и прах и силна защита срещу частичен разряд. В резултат на това потенциалните трансформатори, отлети от смола, са особено подходящи за приложения на разпределителни уредби на закрито, където компактният дизайн и дълготрайната надеждност са критични.
В: Какви са типичните номинални стойности на напрежението за PT със смола със средно напрежение?
О: Потенциалните трансформатори със смола за средно напрежение обикновено са проектирани за системи от 3,6 kV до 36 kV, което зависи от дизайна на разпределителната уредба. Вторичното изходно напрежение обикновено е стандартизирано на 100 V или 110 V, което е нивото на напрежение между фаза към фаза, или 100/√3 V или 110/√3 V, което е нивото на напрежение между фаза към неутрала, в съответствие със стандартите на IEC.
