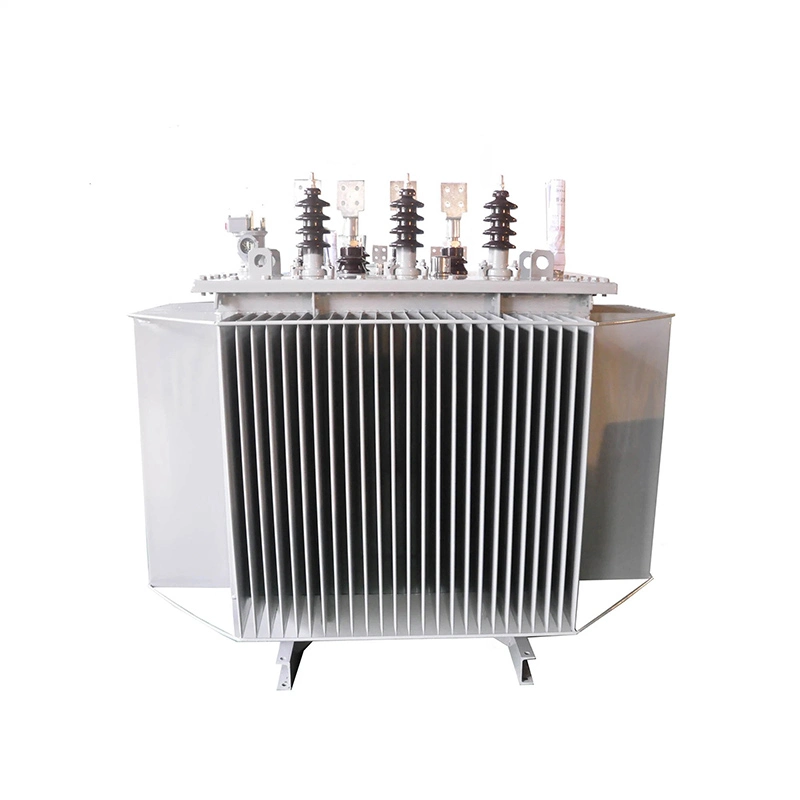

Сърцевината на 22kv силов трансформатор 1000kva потопен в масло е изработена от зърнесто ориентирана студено валцована феритна магнитна сърцевина с висока магнитна абсорбция. Сърцевината е с напълно наклонена съединителна структура от ламинирани ядра. Сърцевината на колоната има стъпаловидно кръгло напречно сечение на много нива, а яремът и сърцевината имат една и съща площ на напречното сечение.
22kv силов трансформатор 1000kva маслен потопен има потопен в масло маслен резервоар, съставен от вълнообразни стени. Интериорът е покрит с прахоустойчива боя и слоят боя е здрав. Вълнообразният радиатор има охлаждащ ефект и неговата здравина може да компенсира промените в теглото на трансформаторното масло, причинени от регулирането на температурата на околната среда.
Следователно, запечатаният трансформатор няма резервоар за масло, което намалява общата относителна височина на трансформатора. Когато 22kv силов трансформатор 1000kva потопен в масло е опакован, технологията за обработка на пълнене с вакуумно масло се възприема, като напълно се премахва влагата в трансформатора и трансформаторното масло не влиза в контакт с въздуха.
Това ефективно предотвратява навлизането на вода и кислород в трансформатора и причиняване на непрекъснато влошаване на изолацията на трансформатора. Трансформаторното масло има вероятност да старее, така че не е необходимо да се провеждат редовни тестове на пробите на маслото.
|
Номинална мощност: |
1000 ква |
|
Първично напрежение: |
22 кв |
|
Вторично напрежение: |
0,4 kv |
|
Брой фази: |
3 фаза |
|
Температурен клас на изолацията: |
Клас A (105°C) / клас F (155°C) като избор по избор |
|
По |
≤1150 W |
|
Pk 75°C |
≤9200 W |
|
Импеданс на повреда |
5% |
Когато силовият трансформатор работи нормално, желязното ядро трябва да има надеждна точка на заземяване. Без заземяване, плаващото напрежение между желязната сърцевина и земята би причинило периодично прекъсване на разряда между желязната сърцевина и земята. След като желязното ядро е заземено само в една точка, възможността за формиране на плаващ потенциал върху желязното ядро се елиминира. Въпреки това, когато желязното ядро има повече от една точка на заземяване, неравномерният потенциал между железните ядра ще образува циркулиращ ток между точките на заземяване, причинявайки прегряване в множество точки на заземяване на желязното ядро. Това може да доведе до многоточкова заземителна повреда, при която желязната сърцевина дава късо, което води до увеличени загуби на желязо, което сериозно засяга производителността и нормалната работа на трансформатора и може дори да причини прекъсване поради силно газово действие.
Изгорялата и разтопена локална желязна сърцевина може да причини късо съединение между железните чипове, увеличавайки загубата на желязо и сериозно засягайки производителността и нормалната работа на трансформатора, което изисква подмяна на силициевите стоманени листове на желязната сърцевина за ремонт. Следователно, 22kv силов трансформатор 1000kva маслен потопен не е позволено да има множество точки за заземяване; може да има и трябва да има само една точка на заземяване.
