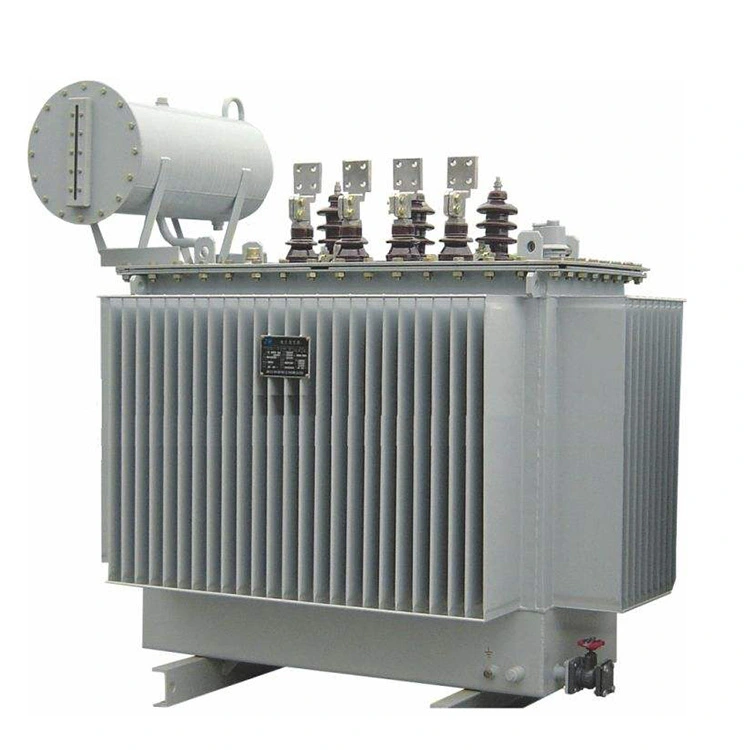

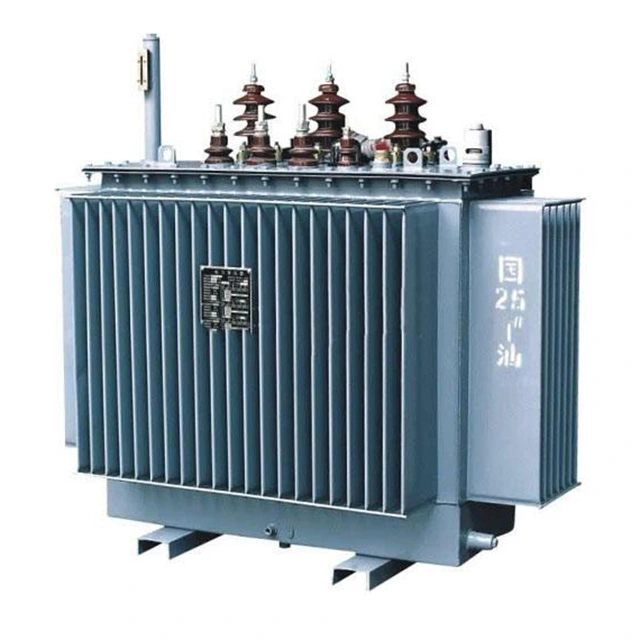

Електрически трифазен 10kv 400kva силов трансформатор

Електрически трифазен 10kv 400kva силов трансформатор се състои главно от компоненти като сърцевина, намотки, маслен резервоар, охлаждащо устройство и защитно устройство. Всички ядра приемат структура от тип ядро ​​и обикновено структурата от тип ядро ​​използва процеса на припокриване на сглобяване. Намотките са част от веригата на трифазния силов трансформатор.

Втулките за високо и ниско напрежение на 3-фазен 10kv 400kva силов трансформатор са порцеланови изолирани тръби, съдържащи проводници. Използват се за закрепване и изолиране на съединителните и извеждащите краища на първичната и вторичната намотка на трансформатора.

Резервоарът за масло се състои от тяло на резервоара, капак на резервоара, устройство за разсейване на топлината и клапан за изпускане на масло. Основните му функции са да интегрира трансформатора в едно цяло и да осигурява разсейване на топлината. Вътре има намотки, сърцевина и трансформаторно масло.

Маслото на 3-фазен 10kv 400kva силов трансформатор не само има функциите на циркулиращо охлаждане и разсейване на топлината, но има и изолационен ефект. Има известно разстояние между намотките и корпуса на резервоара (стените на резервоара и дъното на резервоара), което е изолирано от изолационния слой на маслото в резервоара.

Взривозащитена тръба, нейната функция е да предотвратява инциденти с експлозия в резервоара за гориво. Стъпковият превключвател се използва за промяна на броя на завъртанията в намотките на трансформатора, за да се регулира изходното напрежение на трансформатора. Методът чрез 3-фазен 10kv 400kva силов трансформатор регулира напрежението е да се настроят кранове на една от неговите намотки, да се премахнат или добавят част от навивките в намотката, като по този начин се променя броят на навивките и се постига целта за промяна на съотношението на напрежението.

Технически параметър:

В: Как сърцевината на 3-фазен 10kv 400kva силов трансформатор разсейва топлината?

О: По време на нормална работа на трансформатор сърцевината генерира топлина поради загуба на желязо. Колкото по-голямо е теглото и обема на сърцевината, толкова повече топлина произвежда. Температурата на трансформаторното масло над 95 градуса е склонна към стареене, така че повърхностната температура на сърцевината трябва да се поддържа под тази температура колкото е възможно повече. Това изисква структурата за разсейване на топлината на ядрото бързо да разсейва топлината на ядрото. Структурата за разсейване на топлината е главно за увеличаване на повърхността на разсейване на топлината на сърцевината. Разсейването на топлината на сърцевината включва главно разсейване на топлината на масления канал и разсейване на топлината на въздушния канал на сърцевината.

В потопени в масло трансформатори с голям капацитет маслените канали често се поставят между ламинациите на сърцевината, за да се подобри ефектът на разсейване на топлината. Маслените канали са два вида: единият е успореден на листовете от силициева стомана, а другият е перпендикулярен на листовете от стомана. Последното разположение има по-добър ефект на разсейване на топлината, но структурата е по-сложна.

В сухи трансформатори сърцевината е с въздушно охлаждане. За да се гарантира, че температурата на сърцевината не надвишава допустимата стойност, често се монтират въздушни канали в колоните и яремите на желязната сърцевина.
