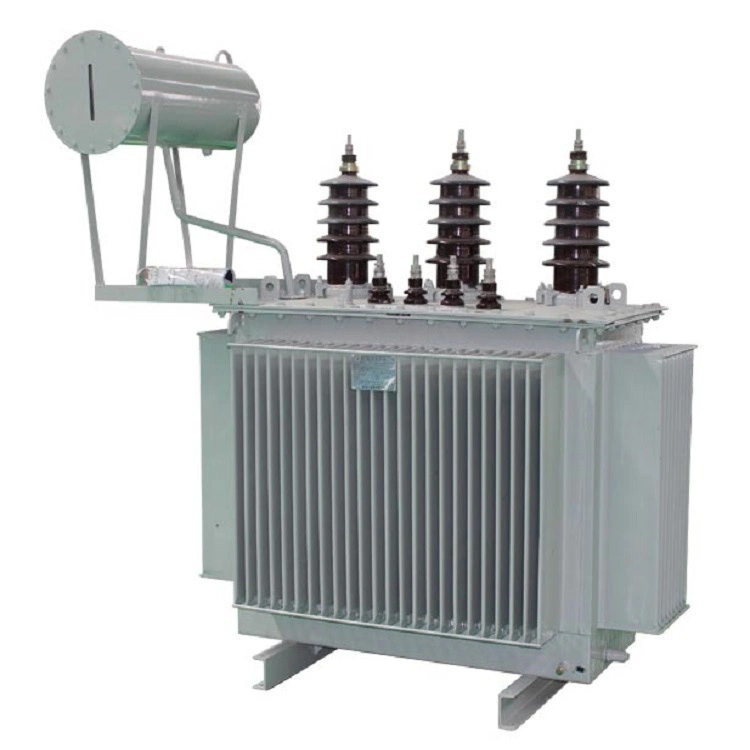

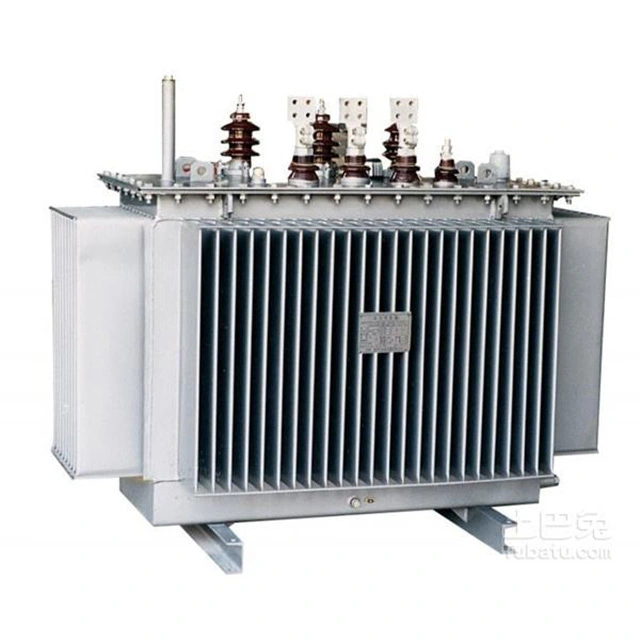

500kva разпределителен електрически трансформатор

500kva разпределителен електрически силов трансформатор се отличава със следните ключови предимства: усъвършенствана изолационна технология за повишена безопасност. Работа с нисък шум и минимални изисквания за поддръжка. Той е специално проектиран за ефективна работа в търговски и промишлени среди, с капацитет от 500kVA, който предлага както разходна ефективност, така и екологично представяне.

Потребителите могат да избират алуминиеви намотки, за да постигнат баланс между цена и ефективност, или медни намотки за по-добра проводимост, по-ниски загуби и превъзходна устойчивост на топлина.

Повишаването на температурата може да бъде избрано като 150℃, 115℃ или 80℃. Последният може да подобри ефективността и да удължи живота на изолацията при високи температури на околната среда или продължителни натоварвания и може да използва материали до 220°C или по-високи степени.

Типовете заграждения на 500kva разпределителен електрически трансформатор включват вентилирани заграждения NEMA 1, подходящи за сухи вътрешни среди, заграждения NEMA 3R с капаци, устойчиви на дъжд, подходящи за външна/влажна среда, и напълно затворени заграждения, подходящи за устойчиви на прах, влага, корозивни или опасни зони.

Технически параметър:

Защо не използвате цяло парче силициева стомана като сърцевина, вместо да я преработвате в лист?

Това е така, защото подобно на лист сърцевина може да намали друг вид загуба на желязо "загуба от вихрови токове". Когато 500kva разпределителен електрически трансформатор работи, има променлив ток в бобината и магнитният поток, който генерира, е естествено променлив. Този променящ се магнитен поток генерира индуциран ток в желязното ядро. Индуцираният ток, генериран в желязното ядро, циркулира в кръгова схема в равнината, перпендикулярна на магнитния поток, така че се нарича вихров ток. Загубата на вихров ток също причинява нагряване на желязното ядро.

За да се намалят загубите от вихрови токове, желязната сърцевина на 500kva разпределителен електрически трансформатор е направена чрез подреждане на взаимно изолирани листове от силициева стомана, така че вихровият ток да тече в тясна, удължена верига през по-малко напречно сечение, като по този начин се увеличава съпротивлението по пътя на вихровия ток. В същото време силицият в силиконовата стомана увеличава съпротивлението на материала, което също играе роля за намаляване на вихровия ток.

За 500kva разпределителни електрически трансформаторни ядра обикновено се избират студено валцувани листове от силициева стомана с дебелина 0,35 mm. Според големината на необходимата сърцевина се нарязва на дълги листове. На теория, за да се намали вихровият ток, колкото по-тънък е листът от силиконова стомана и колкото по-тесни са припокриващите се ленти, толкова по-добър е ефектът. Това не само намалява загубата на вихрови токове, понижава повишаването на температурата, но също така спестява материала на листовете от силициева стомана.

Въпреки това, когато се правят трансформаторни сърцевини от силициева стоманена ламарина, това не се основава само на гореспоменатите благоприятни фактори, тъй като производството на желязната сърцевина по този начин ще увеличи значително работното време и ще намали ефективното напречно сечение на желязната сърцевина. Следователно, когато се правят сърцевини на трансформатори със силициеви стоманени листове, е необходимо да се вземе предвид конкретната ситуация, да се претеглят плюсовете и минусите и да се избере оптималният размер.
