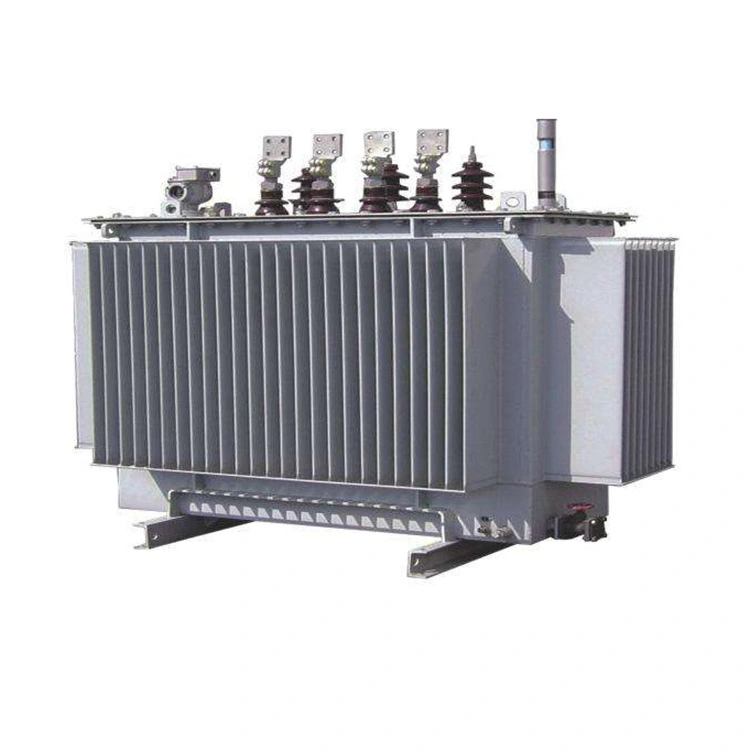

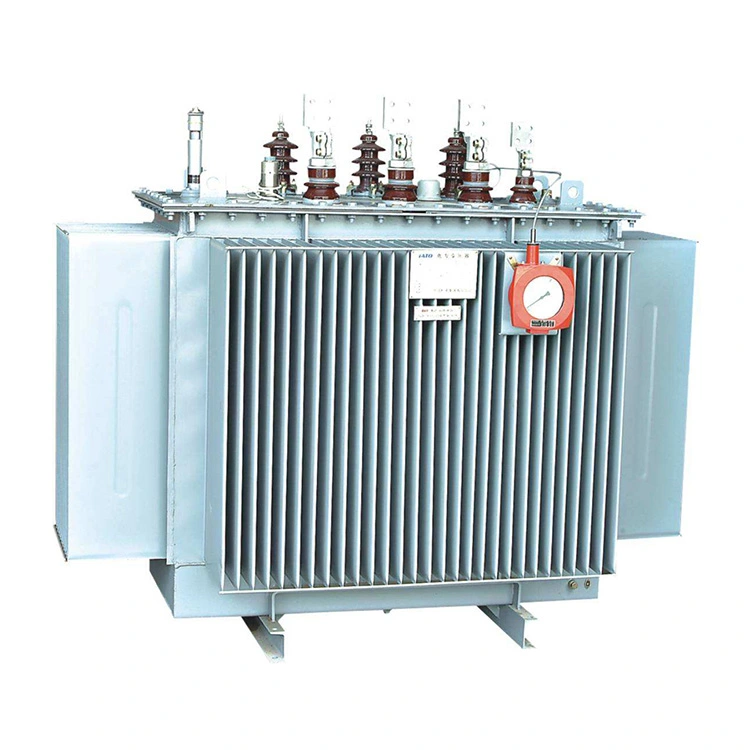

11kv 1000 Kva на натоварване. Трансформатор за промяна на крана

Сърцевината на 11kv 1000 kva при натоварване захранващ трансформатор за промяна на крана всички използват висококачествени зърнесто ориентирани студено валцувани листове от силициева стомана. Конструкцията е с пълен наклон и без дупки, а ядрото е многостепенно стъпаловидно, с три или пет шева. Загубите на въздух и шумът са ниски. Валцованата сърцевина се навива директно с помощта на специално оборудване, без шевове, което намалява магнитното съпротивление и води до ниска загуба на въздух.

Намотките използват висококачествен меден проводник. Те се правят чрез изтегляне на безкислородни медни пръти или медни намотки. Неговите форми включват цилиндрични, нови спираловидни и разделени типове и т.н., което гарантира, че 11kv 1000 kva при натоварване трансформатор за промяна на крана има достатъчна електрическа якост, механична якост и капацитет за разсейване на топлината.

Резервоарът за масло е изработен от висококачествени стоманени плочи, заварени заедно. Компонентите за разсейване на топлината използват радиатори тип чип, радиатори за разширяване или гофрирани маслени резервоари. Масленият резервоар преминава надеждни тестове за уплътняване във фабриката. След като вътрешната и външната повърхности са измити с киселина и фосфатирани, 11kv 1000 kva при натоварване трансформатор за превключване на крана е боядисан с три основни и едно повърхностно покритие, което е едновременно устойчиво на корозия и елегантно.

Техническа спецификация:

В: Защо се използват силициеви стоманени листове като сърцевина на 11 kv 1000 kva при трансформатори за промяна на натоварването?

О: Общите трансформаторни сърцевини обикновено са направени от листове от силициева стомана. Силициевата стомана е вид стомана, съдържаща силиций, като съдържанието на силиций варира от 0,8% до 4,8%. Използването на силициева стомана като сърцевина на трансформатор е така, защото самата силициева стомана е силно магнитен материал. В намотка под напрежение може да генерира голям интензитет на магнитна индукция, като по този начин намалява обема на трансформатора.

Знаем, че в действителност 11kv 1000 kva при натоварване превключващ силов трансформатор работи при условия на променлив ток. Загубата на мощност възниква не само в съпротивлението на бобината, но също така присъства в желязното ядро ​​поради променливото електромагнитно влияние. Загубата на мощност в желязното ядро ​​обикновено се нарича "загуба на желязо" и се причинява от две причини: едната е "загуба на хистерезис", а другата е "загуба на вихров ток".

Загубата на хистерезис е загубата на желязо, генерирана от сърцевината по време на намагнитване поради явлението хистерезис. Големината на тази загуба е пропорционална на площта, заградена от веригата на магнитния хистерезис на материала. Магнитната хистерезисна верига на силициевата стомана е тясна, така че използването й като сърцевина на трансформатор води до по-малка загуба на хистерезис, което значително намалява степента на нагряване.

Междувременно, поради наличието на силициеви елементи, силициевата стомана може значително да увеличи съпротивлението на материала на желязната сърцевина, като ефективно потиска индуцираните вихрови токове, генерирани от променливото магнитно поле в желязното ядро, и значително намалява загубите от вихрови токове.

Ламинираната и подредена структура от силициеви стоманени листове, съчетана с техните собствени характеристики с ниски загуби, позволява на желязната сърцевина на силовия трансформатор за промяна на отвода от 11 kv 1000 kva при натоварване да има по-ниско повишаване на температурата при условия на променлив ток с честота на захранване и да работи по-енергийно ефективно и стабилно.
