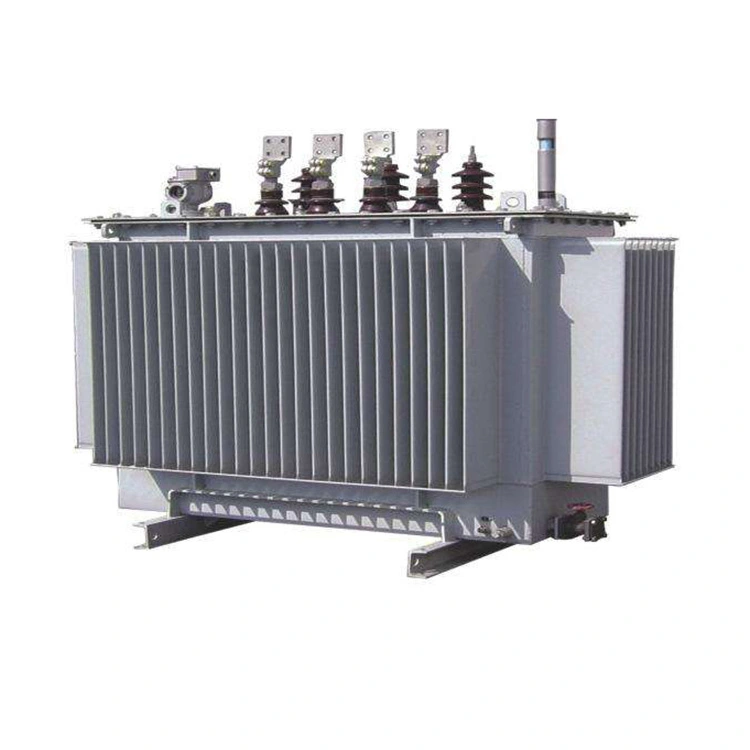

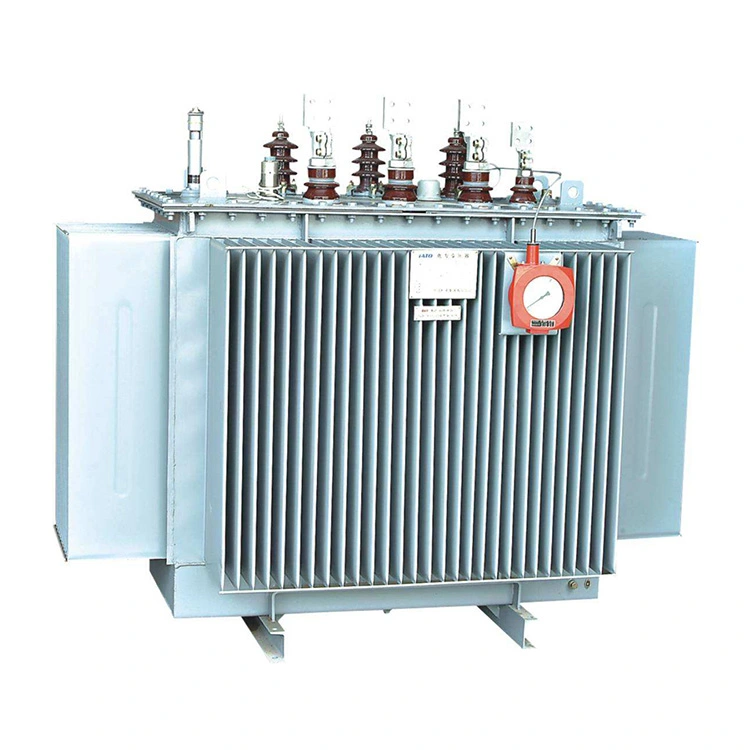

10kv 1600kva маслен силов трансформатор

Ядрото на 10kv 1600kva маслен силов трансформатор е направено чрез подреждане на висококачествени студено валцувани листове от силициева стомана. Това значително намалява загубата на празен ход и тока на празен ход. Ядрото е свързано заедно, за да се гарантира неговата плътност и минимизиране на шума. Намотките както за високо напрежение, така и за ниско напрежение са навити с безкислородна мед. Намотката за ниско напрежение приема двойна спирална или четириспирална структура, докато намотката за високо напрежение приема многослойна цилиндрична структура.

10kv 1600kva масло потопен силов трансформатор връзка възприема технологията Dyn11, която намалява въздействието на хармониците върху електрическата мрежа и подобрява качеството на електрозахранването. Приема напълно запечатана структура, която удължава експлоатационния живот.

10kv 1600kva маслен потопен силов трансформатор не изисква поддръжка и действително измереният шум е по-нисък от стандарта. За разлика от обикновените маслени трансформатори, напълно запечатаните трансформатори не изискват маслен резервоар. Промените в обема на маслото могат да бъдат автоматично регулирани и компенсирани от еластичността на гофрираните плочи в резервоара за масло.

Технически параметър:

Характеристиките на масления силов трансформатор 10kv 1600kva

1. Сърцевината му е направена чрез подреждане на ориентирани листове от силициева стомана с дебелина от 0,18 до 0,3 милиметра чрез процеси на щамповане и срязване, което осигурява добра стабилност.

2. Бобината е изработена от чиста мед. За вериги с високо напрежение се използва полиимидна емайлирана жица; докато за вериги с ниско напрежение се използва безкислородна медна жица или медно фолио за подобряване на устойчивостта на късо съединение.

3. „Използването на символа за свързване „Dyn11“ може да избегне влиянието на хармоници от висок порядък. Той ефективно устоява на въздействието на некомпенсирани товари и подобрява качеството на електрозахранването.“

4. 10kv 1600kva потопен в масло силов трансформатор използва вакуумно впръскване на масло за отстраняване на въздушни мехурчета от сърцевината, гарантирайки стабилността на изолационните характеристики.

5. Трансформаторът преминава строги проверки преди да напусне фабриката и напълно отговаря на стандартите IEC и ISO.

Производственият процес и структурата на напълно запечатаните маслени трансформатори са различни от тези на обикновените маслени трансформатори.

(1) Корпусът на напълно запечатания потопен в масло трансформатор е пълен с масло под вакуум, което напълно премахва влагата и въздуха от изолационните материали, осигурявайки дългосрочен експлоатационен живот на трансформатора.

(2) За напълно запечатаните 10kv 1600kva маслени силови трансформатори, резервоарът за масло приема резервоар от гофриран тип или сгъваемо устройство за разсейване на топлината и резервоарът за масло е елиминиран. Промяната в обема на маслото се компенсира от еластичността на масления резервоар.

Тъй като тялото на напълно запечатания трансформатор, потопен в масло, е изолирано от въздуха, няма контакт между маслото и въздуха, така че изолацията няма да се намокри и скоростта на стареене ще бъде значително намалена. В резултат на това се подобрява надеждността и експлоатационният живот на трансформатора. Няма нужда от проверка преди работа, така че потребителите могат да спестят разходи.
