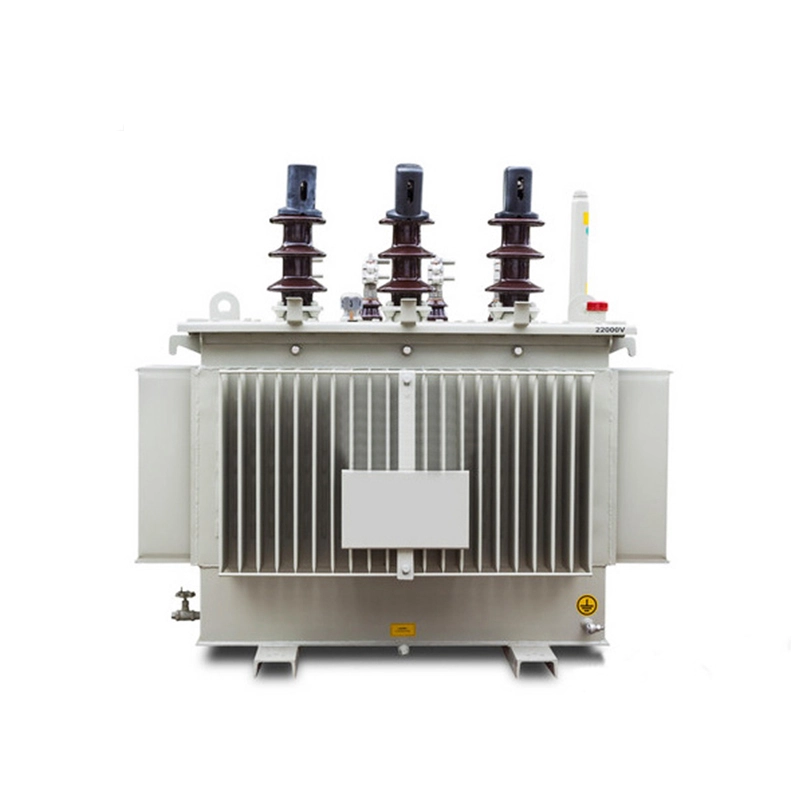

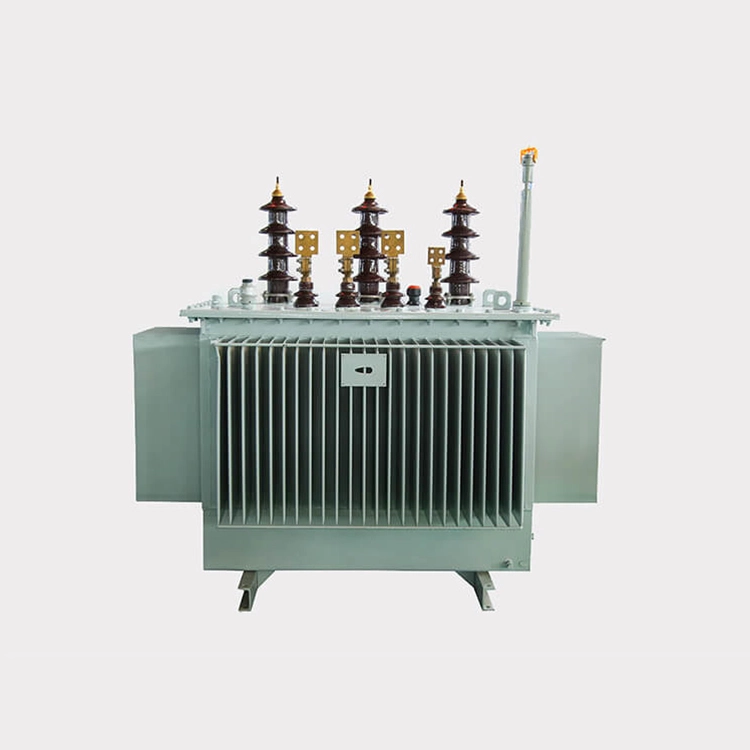

Силов трансформатор от 22kv до 400v 200kva

Силовият трансформатор от 22kv до 400v 200kva е незаменимо ключово електрическо оборудване в областта на преноса и разпределението на електроенергия. Той постига трансформация на напрежение и предаване на мощност въз основа на принципа на електромагнитната индукция. Оборудването се състои главно от сърцевина, намотки, структура за разсейване на топлината и компоненти за защита на безопасността, със стабилна структура и надеждна работа.

Силовият трансформатор от 22kv до 400v 200kva използва висококачествени студено валцувани ориентирани силициеви стоманени листове с висока магнитна пропускливост и възприема 45° пълен наклон многоетапен прогресивен процес на ламиниране, който гарантира, че загубата на натоварване и токът на празен ход са значително намалени и нивото на шума е намалено.

За намотката за ниско напрежение на 22kv до 400v 200kva силов трансформатор, с изключение на тези с малък капацитет, които използват медни проводници, общата структура е цилиндрична, навита с медно фолио; намотката за високо напрежение приема многослойна цилиндрична структура, използвайки покрити с хартия плоски проводници или емайлирани проводници.

Чрез възприемането на същата техника на навиване и използването на високоскоростна машина за навиване се гарантира, че напрежението на намотката остава постоянно и снопът от проводници е подреден плътно, като по този начин се постига балансирано разпределение на амперните обороти, ниско магнитно поле на утечка, висока механична якост и силна способност срещу късо съединение.

Технически параметър:

Характеристики:

1. Висока ефективност и икономия на енергия

Средната загуба на празен ход на силов трансформатор от 22kv до 400v 200kva е намалена с 30% в сравнение със стандарта GB/T6451, средната загуба на натоварване е намалена с 25%, а оперативните разходи са намалени средно с 20%.

2.Висока надеждност

Силовите трансформатори от 22kv до 400v 200kva имат силна способност срещу късо съединение и напълно запечатаната структура може да предотврати навлизането на кислород и влага, забавяйки стареенето на изолацията и удължавайки експлоатационния живот.

3. Дълготрайност и работа без поддръжка

По време на нормалния период на употреба не е необходимо да се сменя трансформаторното масло. Разходите за поддръжка са ниски и проектният живот може да надхвърли 20 години.

Въпрос: Каква е структурата и методът на уплътняване на масления резервоар на силовия трансформатор от 22kv до 400v 200kva? Как се обработва повърхността на резервоара за гориво?

О: Приема се гофриран резервоар за масло с напълно запечатана структура (ръбът на резервоара може да бъде заварен или завинтен). Вълнообразните плочи се образуват чрез сгъване на студено валцувани стоманени плочи, които имат функциите на разсейване на топлината и регулиране на обема на маслото чрез еластична деформация и могат да заменят резервоара за масло. Що се отнася до технологията за уплътняване, внесеният полутечен силикон се използва като уплътнителен материал на 22kv до 400v 200kva силов трансформатор, който е устойчив на високи температури и не остарява лесно, и има добри характеристики на уплътняване. Всички крепежни елементи използват самозаключващи се гайки против разхлабване.

Освен това резервоарът за масло е обработен с пясъкоструйно отстраняване на ръжда и електростатично прахово пръскане (като покрития от епоксидна смола или акрилна смола), с дебелина на бояджийския филм над 150 μm, осигуряващ устойчивост на корозия, устойчивост на атмосферни влияния и свойства против стареене.
