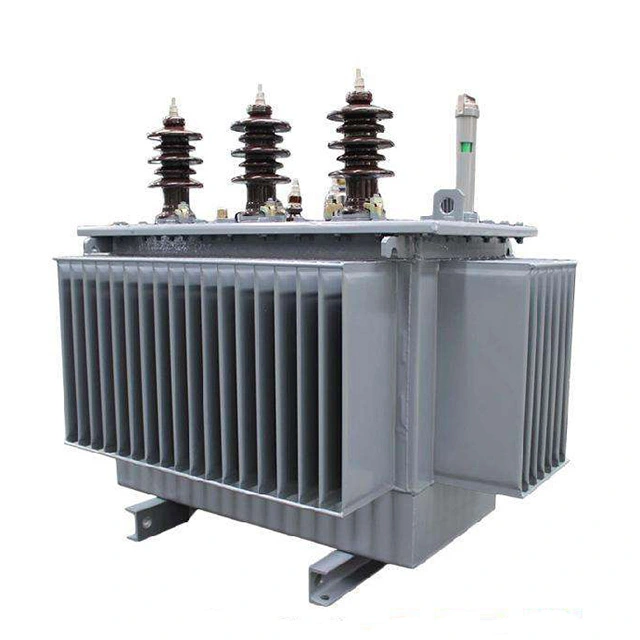

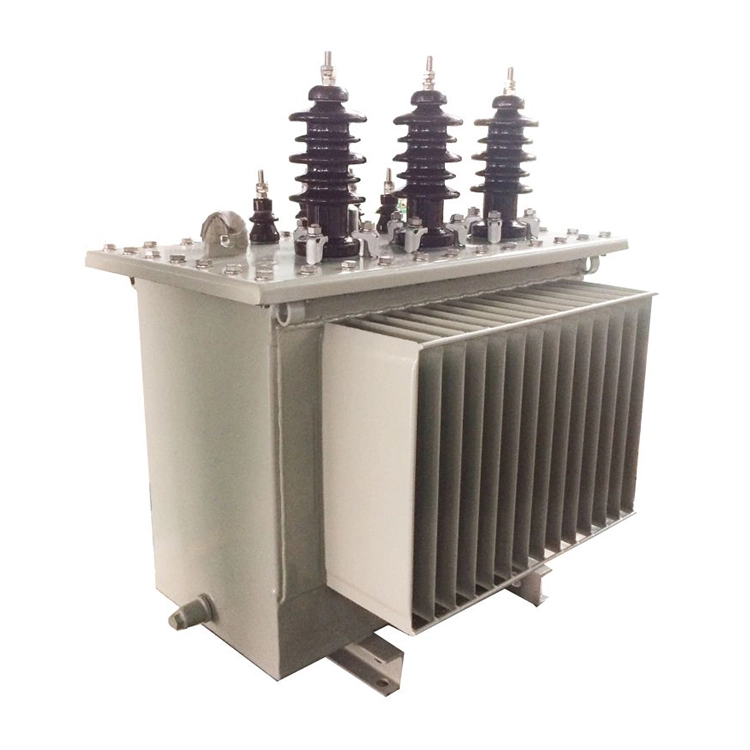

80kva 3 фазни повишаващи силови трансформатори 415v до 11kv

80kva 3-фазни повишаващи силови трансформатори 415v до 11kv получават променлив ток с ниско напрежение от 415V от първичната намотка. Магнитното поле се концентрира и насочва от първичната намотка към вторичната намотка през ламинираната желязна сърцевина и се извежда променлив ток с високо напрежение от 11kV с относително ниски загуби.

80kva 3-фазни повишаващи силови трансформатори 415v до 11kv се използват главно за пренос на електроенергия на дълги разстояния, свързване на фотоволтаична/вятърна енергия към мрежата и индустриално захранване с високо напрежение. Често срещаните типове включват потопени в масло, медни намотки и връзка Dyn11, които отговарят на стандартите IEC 60076/GB 1094.

Технически параметър:

Какви видове тестове трябва да се провеждат по време на работа на 80kva 3-фазни повишаващи силови трансформатори 415v до 11kv?

За да се гарантира, че трансформаторът работи нормално, трябва често да се извършват следните тестове:

(1)Температурен тест. Дали работното състояние на трансформатора е нормално и нивото на температурата са много важни. Съгласно разпоредбите температурата на горния слой масло не трябва да надвишава 85°C (повишаването на температурата не трябва да надвишава 55°C). Обикновено трансформаторите са оборудвани със специални устройства за измерване на температурата.

(2) Тест за натоварване. За да се подобри коефициентът на използване на 80kva 3-фазни повишаващи силови трансформатори 415v до 11kv и да се намалят загубите на мощност, е необходимо да се определи действителният капацитет на захранване, който трансформаторът може да понесе по време на работа. Работата по измерване обикновено се извършва по време на пиковия период на потребление на електроенергия за всеки сезон и се измерва директно с помощта на клеща на амперметър. Текущата стойност трябва да бъде 70 до 80% от номиналния ток на трансформатора. Ако превишава този диапазон, това показва претоварване и трябва да се коригира незабавно.

(3) Тест за напрежение. Диапазонът на промяна на напрежението трябва да бъде в рамките на ±5% от номиналното напрежение. Ако надхвърли този диапазон, стъпалният превключвател трябва да се използва за настройка, за да се приведе напрежението в определения диапазон. Обикновено клемното напрежение на вторичната намотка и клемното напрежение на крайния потребител се измерват с помощта на волтметър.

(4) Тест за съпротивление на изолацията. За да поддържате 80kva 3-фазни повишаващи силови трансформатори 415v до 11kv в нормално работно състояние, трябва да се проведе тест за съпротивление на изолацията, за да се предотврати стареене на изолацията и злополуки. По време на теста опитайте да спрете работата на трансформатора и използвайте мегаомметър, за да измерите стойността на изолационното съпротивление на трансформатора. Измереното съпротивление трябва да бъде не по-малко от 70% от предишната измерена стойност. Когато избирате мегаомметър, намотката за ниско напрежение може да използва ниво на напрежение 500v.
