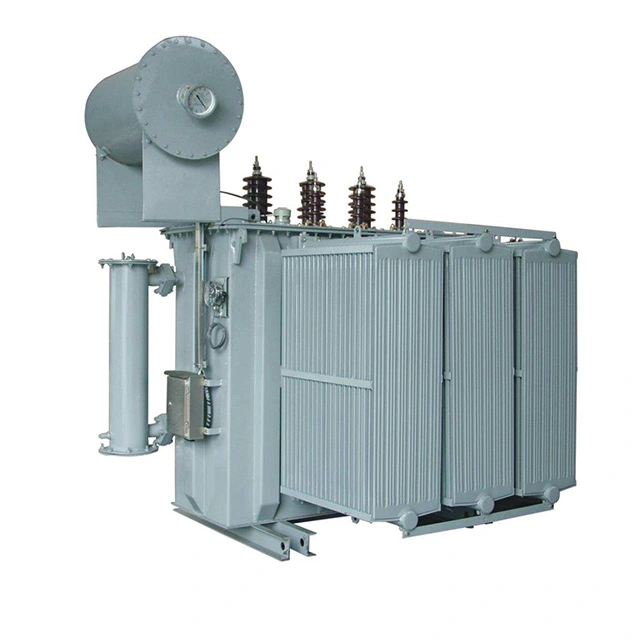

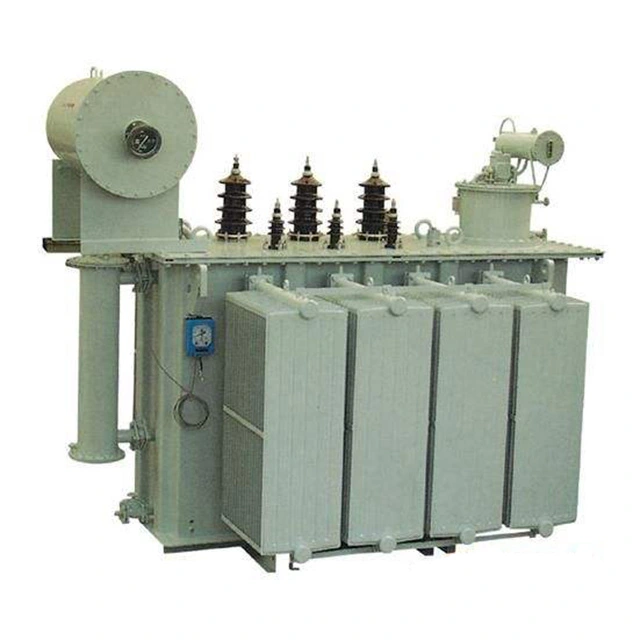

Външен силов трансформатор 10 Mva 33 до 6,6 Kv

Външният силов трансформатор 10 mva 33 до 6,6 kv с капацитет 10 mva и обхват на напрежение от 33 до 6,6 kv,  е тип външен силов трансформатор. Номиналното му напрежение е 10 mva, като страната на високото напрежение е 33 kv, а страната на ниското напрежение е 6,6 kv. Това е основно трансформаторно оборудване със среден размер за промишлени и минни предприятия, както и индустриални паркове, и напълно отговаря на стандартите на IEC. Външен силов трансформатор 10 mva 33 до 6,6 kv основно включва намотки, желязна сърцевина и изолационно масло от три части.

Намотките са електрическата част на трансформатора. Обикновено се прави чрез навиване на изолирана плоска медна жица или кръгла медна жица върху форма за навиване. Намотките са монтирани на колоната с желязна сърцевина на външния силов трансформатор 10 mva 33 до 6,6 kv. Намотките за ниско напрежение са на вътрешния слой, а намотките за високо напрежение са монтирани извън намотката за ниско напрежение. Между намотките за ниско напрежение и желязната сърцевина и между намотките за високо напрежение и намотките за ниско напрежение се използват изолационни материали, за да се направят ръкави, които да ги разделят, така че да се постигне изолация.

Желязната сърцевина е основната част от магнитния път на външния силов трансформатор 10 mva 33 до 6,6 kv. Обикновено се прави чрез подреждане на горещо валцувани или студено валцувани листове от силициева стомана, съдържащи силиций, с дебелина 0,35 или 0,5 mm и покрити с изолационна боя. Желязното ядро ​​е разделено на две части: колона с желязно ядро ​​и ярем. Колоната с желязна сърцевина е снабдена с намотка, а игото се използва за затваряне на магнитната верига. Основните форми на структурата на желязното ядро ​​включват тип сърце и тип черупка.

Технически параметър:

Какви са различните форми на монтаж на външен силов трансформатор 10 mva 33 до 6,6 kv?

В енергетиката инсталацията на външни трансформатори се състои основно от две форми: монтирана на стълб инсталация и монтирана на земята инсталация. Без значение кой метод е възприет, безопасността винаги е на първо място. На най-видно място около трансформатора трябва да бъде окачена предупредителна табела, която да напомня на минувачите да не се приближават.

За външен силов трансформатор 10 mva 33 до 6,6 kv, монтиран на земята, около него трябва да се добави защитна ограда с височина не по-малка от 1,7 метра и трябва да има достатъчно безопасно работно пространство между оградата и платформата на трансформатора.

За монтаж на стълбове или кули се изисква всички проводници за високо и ниско напрежение да използват изолирани проводници, а частта с ниско напрежение може също да използва голи шини. Всички използвани железни части трябва да бъдат поцинковани, за да се предотврати ръжда и корозия.

Ако монтажът се извършва на земята, височината на основата обикновено се определя на около 500 mm. Тази основа обикновено се изгражда от тухли или излят бетон, след което повърхността се заглажда с циментова замазка 1:2. Плоската стомана или каналната стомана трябва да бъдат положени върху повърхността, за да служат като пътека за движение на трансформатора.

По време на монтажа е от съществено значение да се гарантира, че коловозът е равен и междурелсието идеално съвпада с междурелсието на трансформатора, за да се осигури стабилна работа.
