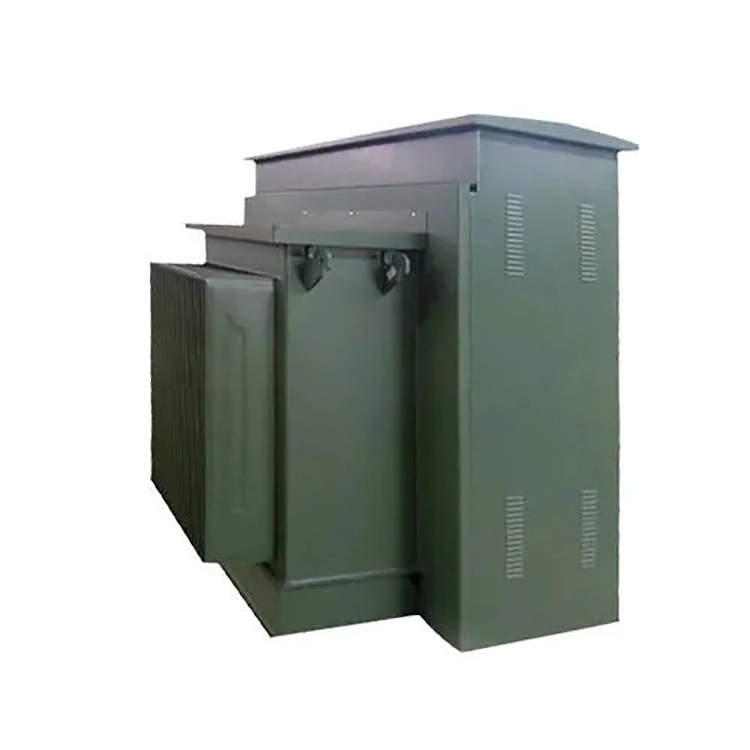

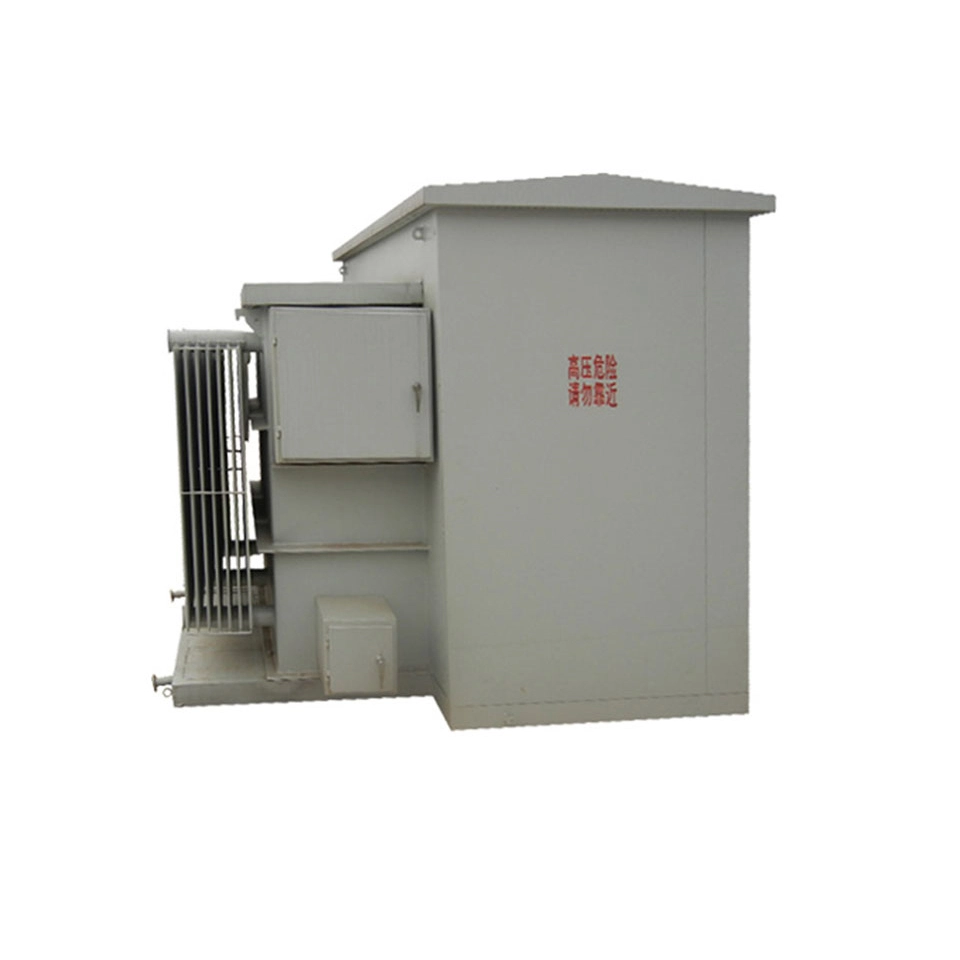

100 Kva 3-фазен трансформатор, монтиран на подложка

100 kva 3-фазен трансформатор, монтиран на подложка, е цялостно интегрирано външно електроразпределително оборудване. Вътрешността на шкафа е разделена на три независими камери: камера за високо напрежение, камера за трансформатор и камера за ниско напрежение.

Той интегрира превключватели за високо напрежение, предпазители, мълниеотводи, основно тяло на трансформатора, разпределителни превключватели за ниско напрежение, измервателни уреди и различни защитни устройства. Цялостното разпределение е спретнато и компактно и не е необходимо да се изгражда отделно помещение за електроразпределение.

Стандартната спецификация на напрежението на трансформатора. Той приема групата за свързване Dyn11 и работи при 50 херца индустриална честота. Номиналните токове на високо и ниско напрежение са съгласувани, за да отговорят на изискванията. Предавателната производителност на трансформатора е стабилна и надеждна. 100 kva 3-фазен трансформатор, монтиран на подложка, има отлични възможности за разсейване на топлината. Има две форми на охлаждане: потопено в масло самоохлаждане и сух тип въздушно охлаждане. Освен това има защитни функции срещу прах и дъжд.

Работните загуби са ниски, шумът при работа е малък и е оборудван с множество механизми за безопасност за защита срещу претоварване, късо съединение и удар от мълния. Има силна способност срещу смущения, може да се адаптира към сложни операции на открито за дълго време, има отлична стабилност на електрозахранването, а по-късната поддръжка и ремонт са сравнително лесни.

Техническа спецификация:

В: За 100 kva 3-фазен трансформатор, монтиран на подложка, когато е инсталиран на открито, защо има две конфигурации, които трябва да се разграничат, а именно „тип пръстеновидно захранващо устройство“ и „тип радиално захранващо устройство“?

О: При конфигурацията на захранващото устройство за радиация, първичната страна на трансформатора е свързана само към един кабел и вътре няма превключвател за натоварване, което води до проста структура и по-ниска цена. Фаталният недостатък на този метод обаче е, че когато 100 kva 3-фазен трансформатор, монтиран на подложка, се нуждае от поддръжка или този участък от кабела се повреди, цялото захранващо захранване трябва да бъде прекъснато, което води до пълното изключване на всички потребители надолу по веригата на същата линия. Надеждността на захранването изцяло зависи от непрекъснатостта на един канал.

При конфигурацията на пръстеновидното захранващо устройство, първичната страна на 100 kva 3-фазен трансформатор, монтиран на подложка, е запазена с два входящи интерфейсни порта и вграден превключвател на натоварване, който може да бъде свързан последователно към кръговата мрежова верига. Когато самият трансформатор трябва да бъде изведен от работа или кабел от едната страна се повреди, превключвателят на товара може да се задейства, за да изолира 100 kva 3-фазен монтиран трансформатор от пръстеновидната мрежа, като същевременно се поддържа непрекъснатостта на главната магистрална линия на пръстеновидната мрежа, позволявайки на други потребители все още да се захранват от другата страна на кабела, като по този начин се постига целта на планираната поддръжка без прекъсване на главната линия и кабела повреди само изолиране на повредената секция без разширяване на зоната на прекъсване на захранването. Въпреки че тази конфигурация добавя едно основно оборудване за страничен превключвател и втора входяща втулка, разходите се увеличават с приблизително 15% до 20%, но значително подобряват индикаторите за наличност на захранване на разпределителната система.
