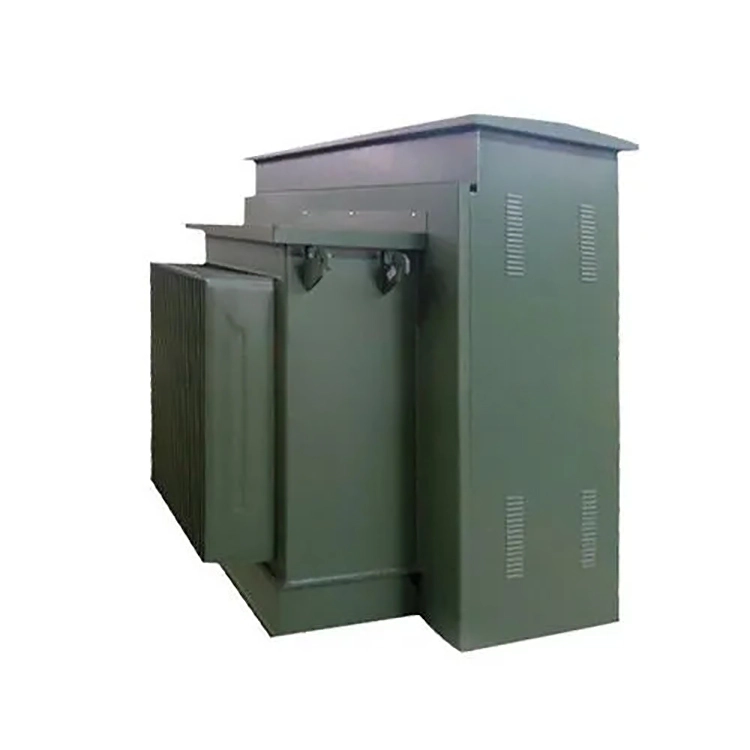

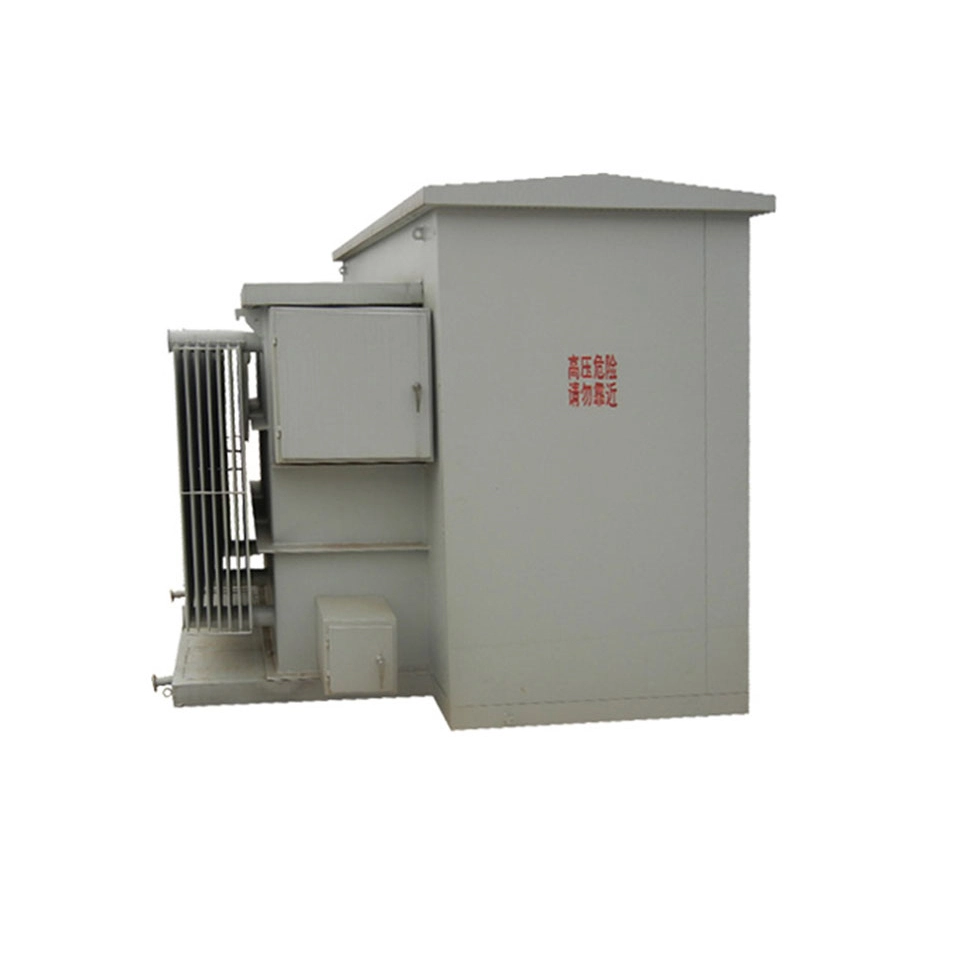

Напълнен с масло трансформатор, монтиран на подложка 1000kva

Напълнен с масло монтиран трансформатор 1000kva е трифазен разпределителен трансформатор, специално проектиран за открит наземен монтаж с номинален капацитет от 1000 kva. Той се монтира директно върху сглобяемата бетонна основа, вместо да бъде окачен или заровен под земята. Желязното ядро ​​и намотките са напълно потопени в изолационно масло, като се използват високата диелектрична якост и свойствата на разсейване на топлината на маслото за постигане на електрическа изолация и управление на топлината.

Корпусът на напълнен с масло трансформатор, монтиран на подложка 1000kva, е направен от гофриран маслен резервоар и повърхността на разсейване на топлината се увеличава чрез използване на гофрирани плочи, постигайки ONAN охлаждане. Еластичното свойство на вълните може да абсорбира обемното разширение на изолационното масло, причинено от температурни промени. Неговата напълно запечатана структура гарантира, че изолационното масло няма да влезе в контакт с външния въздух, като ефективно предотвратява влошаването на качеството на маслото и стареенето на изолационните материали поради навлизането на кислород и влага.

Цялата конструкция на напълнен с масло трансформатор 1000kva, монтиран на подложка, се състои от три отделни отделения: помещение за високо напрежение, помещение за ниско напрежение и помещение за трансформатори. Вратата на помещението ниско напрежение е оборудвана с триточково заключване. Вратата на помещението с високо напрежение може да се отвори само след отваряне на вратата на помещението с ниско напрежение, за да се предотврати работа под напрежение от страна на високо напрежение. Както страните с високо напрежение, така и страните с ниско напрежение са оборудвани със заземителни клеми NEMA.

По отношение на електрическа и защитна конфигурация, този маслен трансформатор 1000kva, монтиран на подложка, поддържа различни групи за свързване като Dyn11, Yyn0, които са подходящи за различни характеристики на натоварване. Страната с високо напрежение интегрира двойна защита на превключвателя на товара и предпазителя и е оборудвана с клапан за освобождаване на налягането, температура на маслото и мониторинг на нивото на маслото. Той отговаря на стандарта за енергийна ефективност на DOE 2016, с ефективност от ≥ 99,2%, и е безопасен и надежден.

Технически параметър

Индустриален парк възнамерява да закупи напълнен с масло трансформатор 1000kva, който ще захранва основно трифазни асинхронни двигатели, водни помпи и друго енергийно оборудване. Трифазното натоварване е основно балансирано, но околната среда на място има много прах и се изисква трансформаторът да има относително ниска първоначална цена за доставка. Трябва ли групата за свързване да има приоритет като Dyn11 или Yyn0? защо

Въз основа на сравнението на производителността групата за връзка Dyn11 трябва да бъде предпочитаният избор. По отношение на способността да устои на трифазен дисбаланс, Dyn11 позволява токът на неутралната линия да достигне над 75% от фазовия ток, докато Yyn0 обикновено го ограничава до 25%; по отношение на потискането на хармониците, високоволтовата странична триъгълна връзка на Dyn11 може да осигури циркулиращ път за третия хармоник, като ефективно избягва изкривяването на формата на вълната на напрежението, докато Yyn0 има относително средна способност за потискане; по отношение на еднофазен ток на повреда при заземяване, Dyn11 генерира по-голям ток на повреда, което е по-лесно за надеждно откриване и действие на релейната защита, докато токът на повреда на Yyn0 е относително по-малък, което прави конфигурацията на защитата по-трудна.

Като цяло Dyn11 е по-подходящ за сценарии, включващи съвременни смесени товари като LED осветление, климатици с променлива честота и зареждащи купчини, докато Yyn0 е подходящ само за трифазни стриктно балансирани чисти мощности и проекти, които са силно чувствителни към разходите. Следователно, при никакви специални ограничения, групата за свързване на маслен трансформатор 1000kva, монтиран на подложка, трябва да бъде с приоритет Dyn11.
