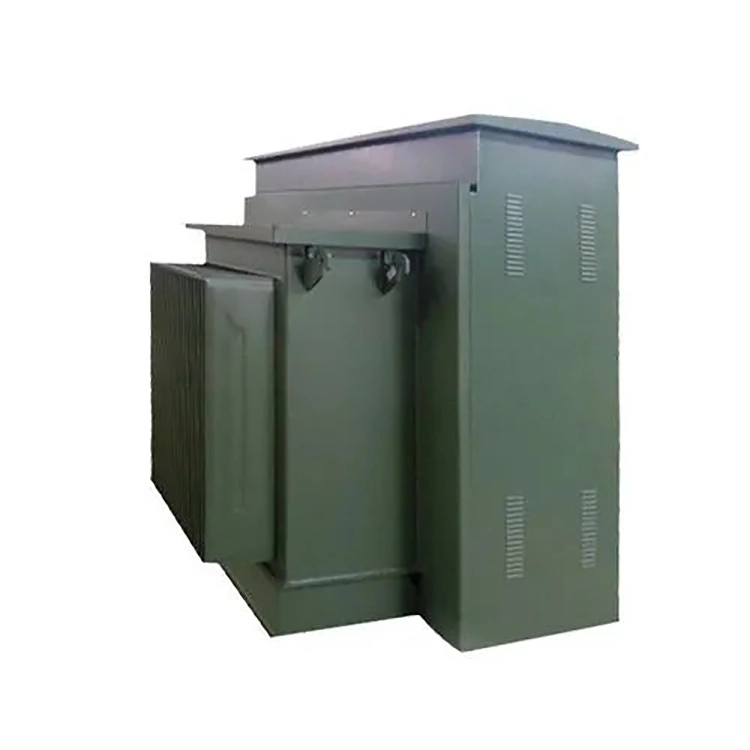

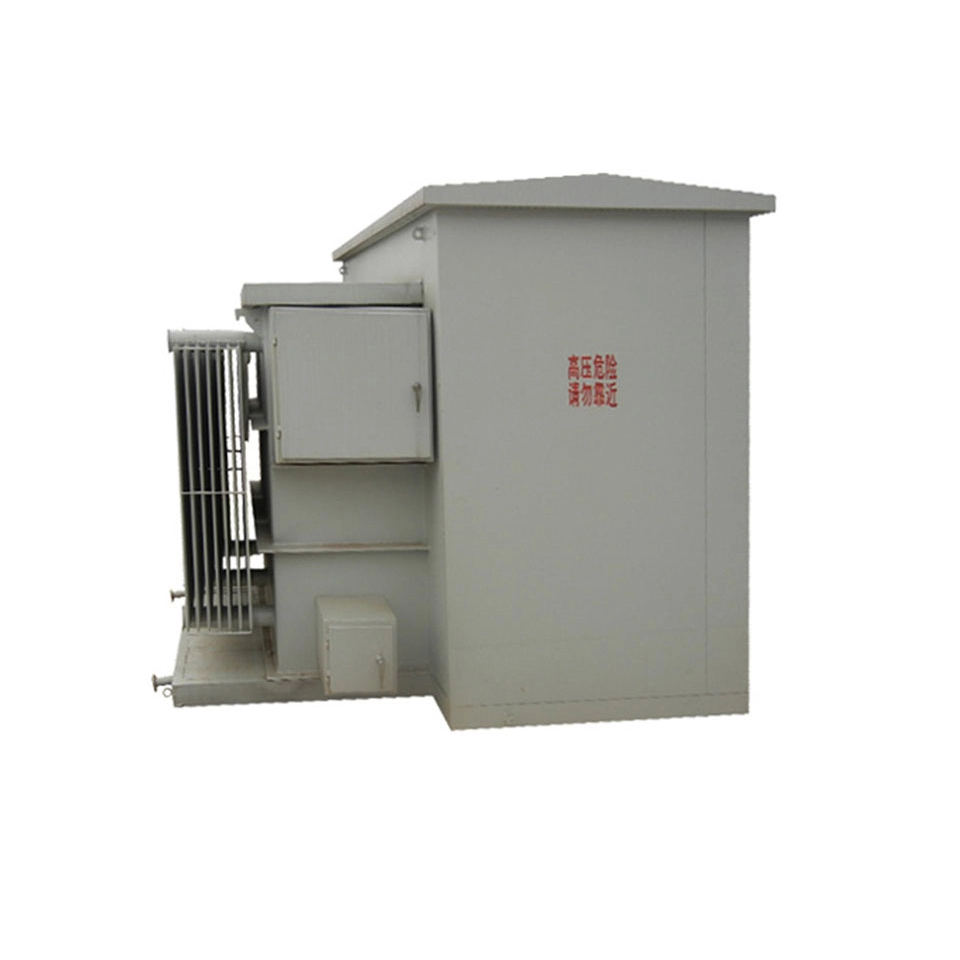

Връзка Dyn11 Монтиран на подложка трансформатор 2000kva

Връзка dyn11, монтиран на подложка трансформатор 2000kva е трифазен маслен разпределителен трансформатор с дизайн на корпус, монтиран на подложка. Може да се инсталира директно на открито и се използва широко в индустриални паркове, търговски комплекси и градски разпределителни мрежи и др.

Основната характеристика е във векторната група Dyn11, страната с високо напрежение е свързана в триъгълник (D), страната с ниско напрежение е свързана в звезда (Y), като неутралната точка е изолирана, а фазата на напрежението от страна на ниско напрежение изостава от тази на страната с високо напрежение с 30°. Този метод на свързване му дава уникални предимства при паралелна работа на множество трансформатори и при потискане на тока с нулева последователност.

При работно състояние на звездна връзка със заземяване в неутрална точка, третият хармоничен ток, генериран от нелинейни товари (като честотни преобразуватели, светодиодни захранващи устройства, предни токоизправители на UPS), ще образува затворена верига в делта намотката. Специфичният механизъм е следният: Третите хармонични токове са във фаза един с друг по отношение на времевата фаза и не могат да изтичат през неутралната линия от страната на звездата, но могат да циркулират в рамките на намотката на триъгълника и да разсейват енергията си под формата на топлина.

Измерените данни показват, че свързващ трансформатор dyn11, монтиран на подложка 2000kva може да намали степента на трето хармонично изкривяване от страна на ниското напрежение с приблизително 60% до 80%, като по този начин ефективно пречиства формата на вълната на напрежението на шината за ниско напрежение и удължава експлоатационния живот на последващото прецизно електронно оборудване.

Технически параметър:

Въпрос: За свързващ трансформатор dyn11, монтиран на подложка 2000kva, защо трябва да се обърне специално внимание на метода за извличане на неговата неутрална точка и непрекъснатост на заземяването, вместо директно да се следва опита на трансформаторите с малък капацитет?

О: Номиналният ток от страната на ниското напрежение на свързващия трансформатор dyn11, монтиран на подложка 2000kva се доближи до 3000A (вземайки 400V като пример), което е много по-високо от това на обикновено оборудване с малък капацитет. Въпреки че връзката Dyn11 може да изолира тока с нулева последователност от страна на високото напрежение, неутралната точка от страната с ниско напрежение трябва да издържа на изключително големи небалансирани токове. Например, когато захранвате голям брой еднофазни осветителни или контролни вериги, нулевият ток може да достигне повече от 50% от фазовия ток.

Ако практиката на трансформатори под 1000kVA се възприеме сляпо в проекта, използването на по-тънки неутрални шини или разчитането само на една заземителна връзка ще доведе до прегряване на неутралната точка, стопяване на свързващите клеми и дори ще доведе до сериозно изместване на неутралната точка, изгаряйки голям брой еднофазно оборудване.

Ето защо, когато правите поръчка, е необходимо ясно да посочите изискването: площта на напречното сечение на неутралната шина трябва да бъде не по-малка от 70% от фазовата линия (препоръчително е да бъде със същото напречно сечение), и трябва да се оборудват подвижна заземителна плоча и устройство за следене на претоварване на неутралната точка. Пренебрегвайки тази точка, свързващият трансформатор dyn11, монтиран на подложка 2000kva може да претърпи инцидент с изгаряне на неутрална точка в рамките на половин година работа, докато рутинните фабрични тестове не могат да разкрият тази скрита опасност.
