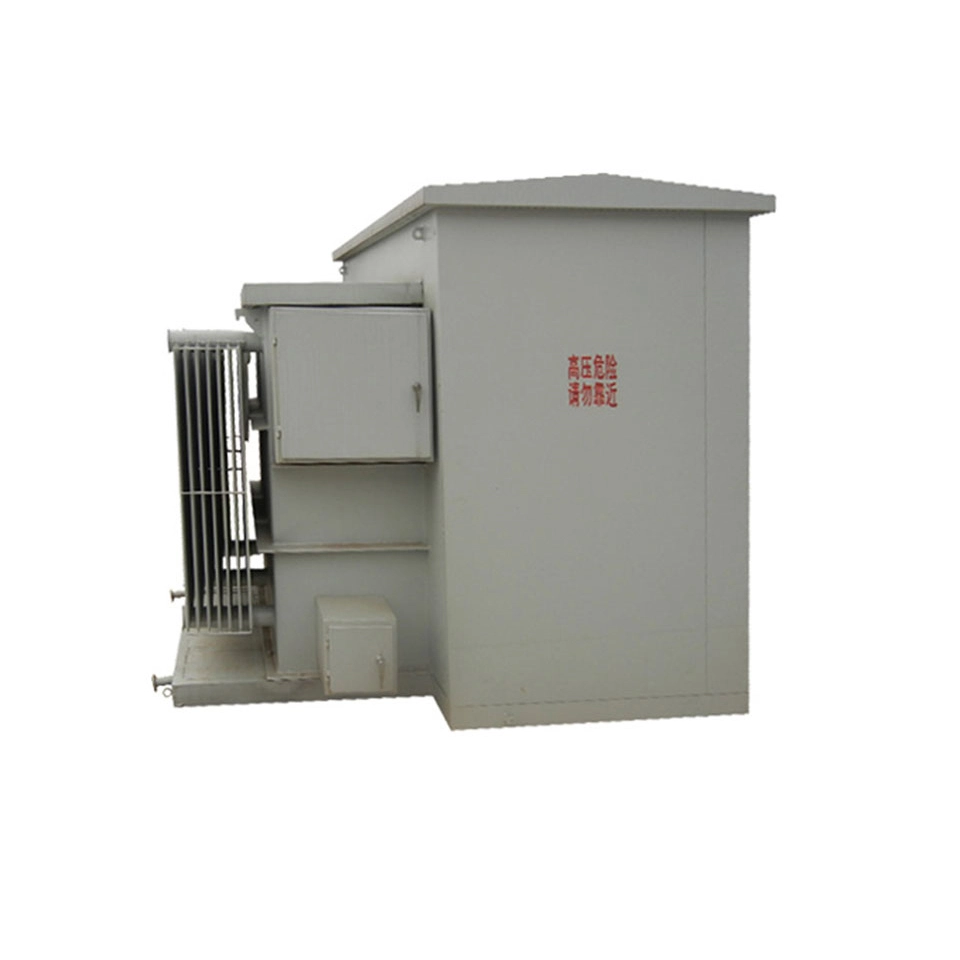

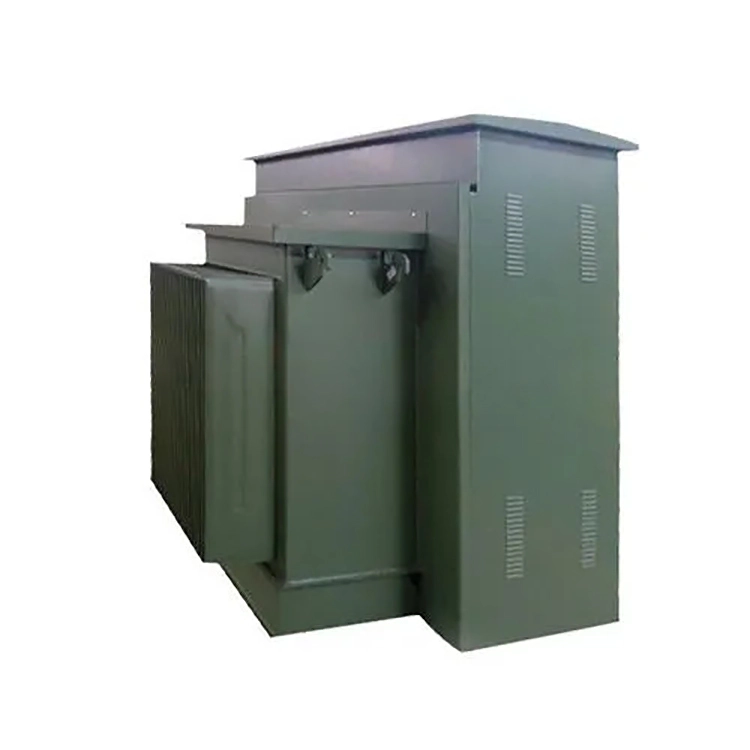

2.5mva Силов трансформатор, монтиран на подложка с минерално масло

Минералното масло служи като изолационна и охлаждаща среда и е най-традиционният и зрял избор на изолационна течност в индустрията за силови трансформатори. Така че 2,5 mva монтиран на подложка с минерално масло силов трансформатор притежава отлична електрическа изолация, добра топлопроводимост и предимства по отношение на разходите. В сравнение с алтернативни изолационни течности като естествени естери, въпреки че минералното масло има по-ниска точка на запалване, то има по-добра течливост при ниски температури и по-висока надеждност в студени райони по време на работа.

Щепселният трансформатор поддържа два типа входяща линия: Първият е тип пръстеновидно захранващо устройство, което е оборудвано с два комплекта първични втулки (общо 6, както за входящи, така и за изходящи линии) и вътрешен четирипозиционен превключвател за натоварване. Той може да свърже трансформатора последователно към кръговата мрежова верига, което позволява изолиране на повреда и непрекъсната поддръжка. Силовият трансформатор, монтиран на подложка с минерално масло от 2,5 mva, обикновено се препоръчва за тази конфигурация. Типът радиално захранващо устройство е оборудван само с една първична втулка и осигурява еднолинейно захранване с по-ниска цена, но съответно намалена надеждност.

Импедансът на късо съединение е важен параметър на трансформатора, който пряко влияе върху нивото на тока на късо съединение в системата и скоростта на регулиране на напрежението. Типичната стойност на импеданса на силов трансформатор, монтиран на подложка, е 5,0% до 7,5%, а проектната целева стойност обикновено е зададена на 5,75%. Импеданс от 5,75% означава, че когато възникне трифазно късо съединение от вторичната страна, токът на късо съединение е приблизително 1/0,0575 от номиналния ток, което е приблизително 17,4 пъти над номиналния ток. Като вземем за пример страната с ниско напрежение 400 V, номиналният ток е приблизително 3608 A, а токът на късо съединение е приблизително 62,8 kA, което е в обхвата, който комутационната апаратура за средно напрежение може да издържи.

По време на пълно натоварване спадът на напрежението е приблизително 5,75%, което е приемливо за общи индустриални товари. Съгласно стандарта IEC 60076, 2,5 mva монтиран на подложка с минерално масло силов трансформатор има способността за късо съединение да издържа на термични ефекти и ефекти на динамична стабилност.

Технически параметър:

В: За 2,5 mva монтиран на подложка с минерално масло силов трансформатор, защо все още е необходимо да се обръща внимание на загубата му при празен ход, когато работи при условия на слабо натоварване или без натоварване за дълго време?

О: Тъй като загубата на празен ход се състои главно от две части: Първо, загуба на хистерезис: загубата на енергия, генерирана, когато желязното ядро ​​се магнетизира многократно в променливо магнитно поле. Второ, загуба на вихрови токове: загубата на топлина, причинена от циркулиращия ток, индуциран в желязното ядро ​​от променливото магнитно поле.

Дори ако вторичната страна на силовия трансформатор е напълно отворена верига или в ненатоварено състояние, неговата първична страна все още консумира постоянно количество загуба на празен ход. А загубата на празен ход води до количествено измерими и непрекъснато натрупващи се сметки за електроенергия. За сценарии с време на работа над 3000 часа, когато избирате модела, трябва да се даде приоритет на тези с по-ниски загуби на празен ход (като използване на листове от силициева стомана с висока магнитна проводимост или ядра от аморфна сплав). Дори ако първоначалните разходи за доставка се увеличат с 15 до 20%, разликата може да бъде възстановена чрез спестяване на разходи за електроенергия в рамките на две години.
