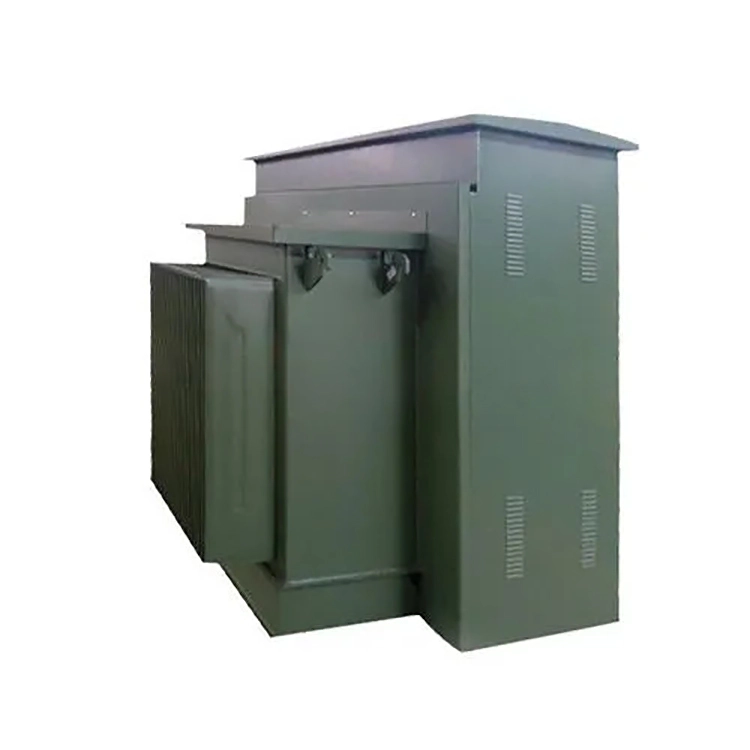

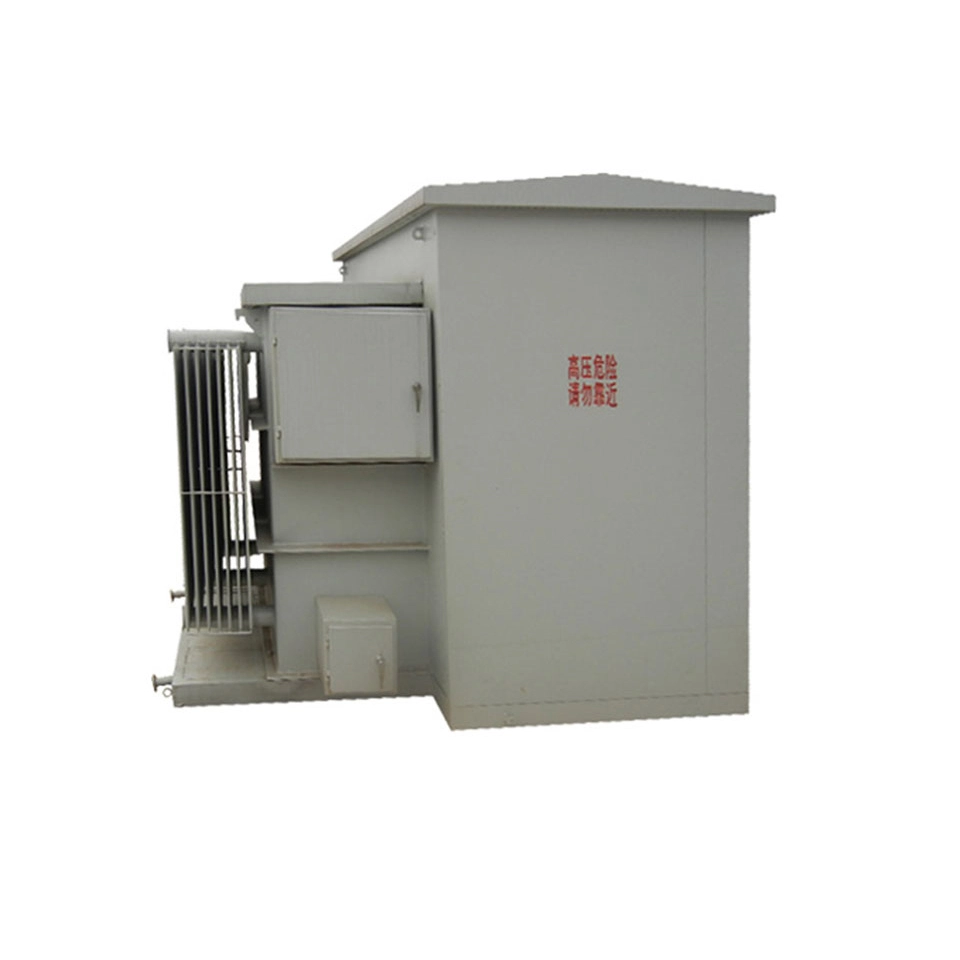

33 0,4kv 1250kva еднофазен трансформатор, монтиран на подложка

33 0,4kv 1250kva еднофазен трансформатор, монтиран на подложка, е решение от висок клас, специално проектирано за големи подземни енергийни системи. Той разполага с безопасен и устойчив на атмосферни влияния корпус и е снабден с усъвършенствани конфигурации без електрически контакт или живи контакти, които увеличават безопасността на персонала и предотвратяват манипулации на обществени места. Този 33 0,4kv 1250kva еднофазен трансформатор, монтиран на подложка  отговаря на стандартите ANSI, IEEE и изискванията за енергийна ефективност и може да преобразува максимум 33kV първично напрежение в гъвкави вторични напрежения, осигурявайки отлични възможности за защита от късо съединение и тиха работа за големи жилищни и търговски приложения.

Технически параметър:

В това 33 0,4kv 1250kva монофазен трансформатор, монтиран на подложка, защо 0,4kV обикновено се използва от страната на ниското напрежение вместо други нива на напрежение?

400 V (три фази) / 230 V (едно фази) са често срещани нива на напрежение в стандартните IEC системи за разпределение на електроенергия с ниско напрежение и се използват широко в жилищни, търговски и леки индустриални приложения. За оборудване като превключвателни шкафове с ниско напрежение, прекъсвачи и кабели, те са зрели и имат висок коефициент на цена и ефективност на ниво 400V. Монофазно 230V може директно да захранва обикновено осветление, контакти и домакински уреди без необходимост от допълнително намаляване на напрежението.

0,4 kV обикновено може да се предава на разстояние от 200 до 500 метра в рамките на жилищен или търговски район (задоволяване на нормален спад на напрежението от ≤5%). 1250kVA често се използва при по-големи точки на натоварване като търговски центрове, кампуси, медицински центрове, като трансформаторът е разположен близо до центъра на натоварване. 0,4 kV е достатъчно и не е необходимо по-високо напрежение.

Когато три такива 33 0,4kv 1250kva еднофазни трансформатора, монтирани на подложка, се използват за образуване на трифазна група (общ капацитет 3750kVA), в сравнение с използването на един трифазен трансформатор със същия капацитет. какви са основните разлики и предпазни мерки по отношение на разпределението на товара, заземяването на неутралната точка и конфигурацията на защитата?

Когато се използват три 33 0,4kv 1250kva еднофазни трансформатора, монтирани на тампон, в трифазна конфигурация, основната разлика от еднофазен трансформатор със същия капацитет е следната:

Разпределението на товара трябва да бъде строго балансирано; в противен случай претоварването в определена фаза ще причини сериозно отклонение в неутралната точка и не може да бъде компенсирано, както в трифазен трансформатор чрез взаимно взаимодействие на магнитното поле.

Първо, за заземяването на неутралната точка, неутралните точки с ниско напрежение на трите 33 0,4kv 1250kva еднофазни трансформатора, монтирани на подложки, трябва да бъдат външно свързани и след това заземени в една точка. В противен случай има вероятност да възникнат циркулиращи токове и разлики в земния потенциал. За разлика от това, неутралните точки на трифазните трансформатори са директно изведени вътрешно и са лесни и надеждни за заземяване.

Второ, по отношение на защитата, всеки 33 0,4kv 1250kva еднофазни трансформатора, монтирани на подложка в еднофазната група, има страна с високо напрежение, независимо конфигурирана с предпазители. В случай на повреда в една фаза, другите две фази все още могат да доставят енергия. Следователно трябва да се добави аларма за повреда на фаза и трябва да бъде специално проектирана защита от нулева последователност за страната с ниско напрежение. Обратно, трифазните трансформатори обикновено имат унифицирано изключване и координацията на защитата е по-опростена.

Като цяло, групата от 33 0,4kv 1250kva еднофазни трансформатори, монтирани на подложка, е гъвкава при разширяване, удобна при транспортиране, но има сложна защита, по-високи изисквания за балансиране на натоварването и по-голяма обща цена и площ на пода. It is suitable for phased construction or scenarios with a single phase load as the main load.
